Inventor皮带轮支架装配结构设计

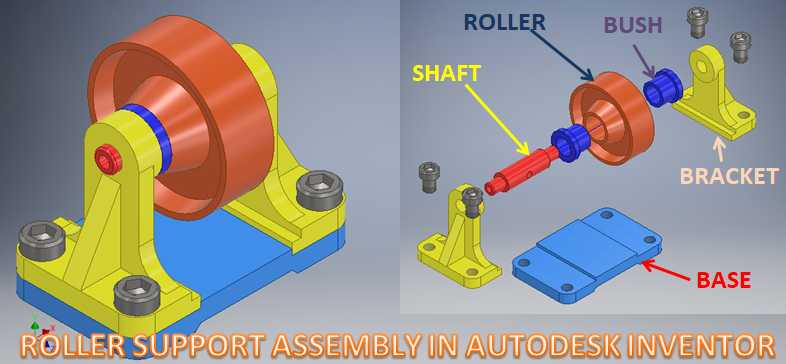

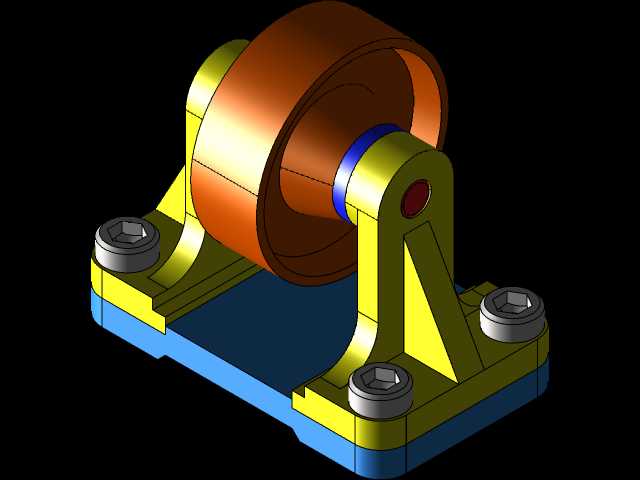

　　皮带轮支架作为传动系统里的核心支撑构件，广泛应用在中小型机床辅机、轻工输送线、农用加工设备的动力传递环节，核心作用是为皮带传动副提供稳定的安装基准，抵消皮带张紧产生的径向载荷，避免轴系运行中出现挠曲变形，保障传动效率与运行平稳性。这套支架装配采用分体式模块化设计思路，将整体结构拆分为底座、支撑立臂、转轴、衬套、皮带轮五个核心子部件，各部件之间通过螺栓紧固、轴孔配合实现装配，既降低了单个零件的加工难度，也方便后期易损件的更换维护。底座部分采用带安装沉孔的平板式结构，四个安装孔位对称分布在底座四角，沉孔设计可以让内六角螺栓安装后端面不突出底座平面，保障支架安装后与设备安装面完全贴合，不会出现安装间隙导致的振动问题；

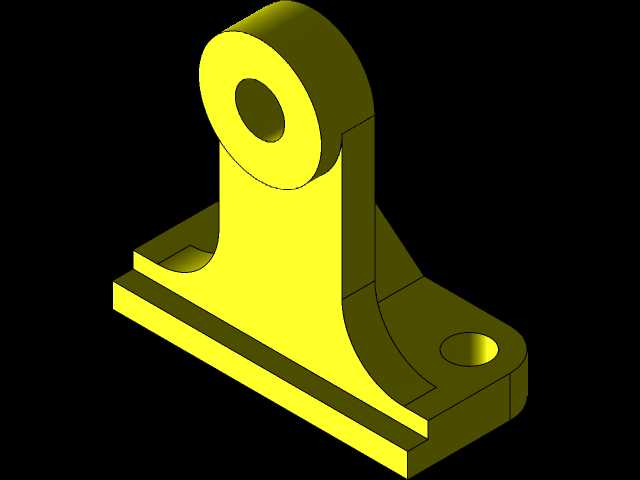

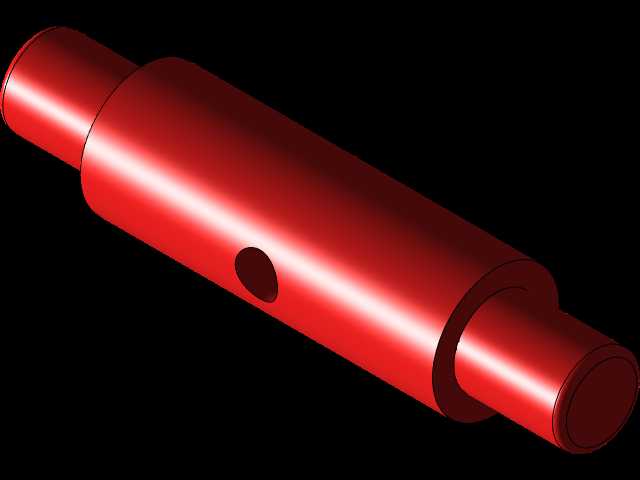

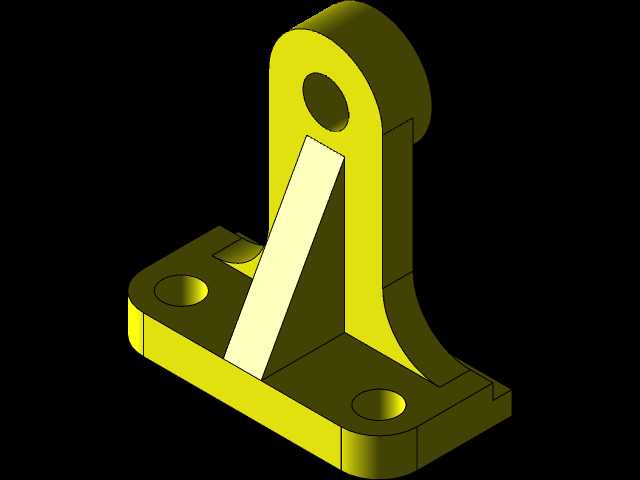

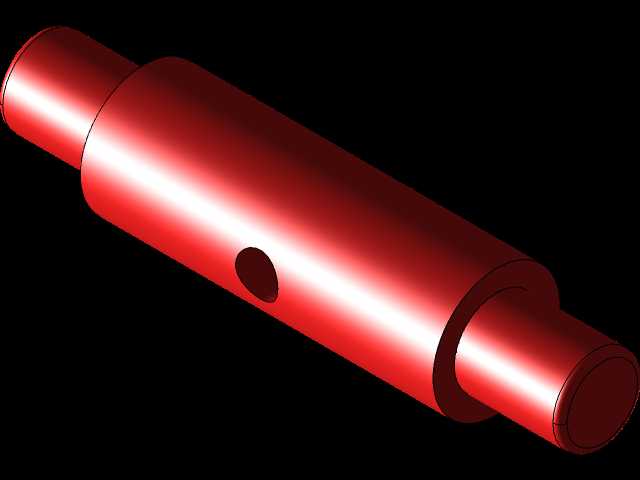

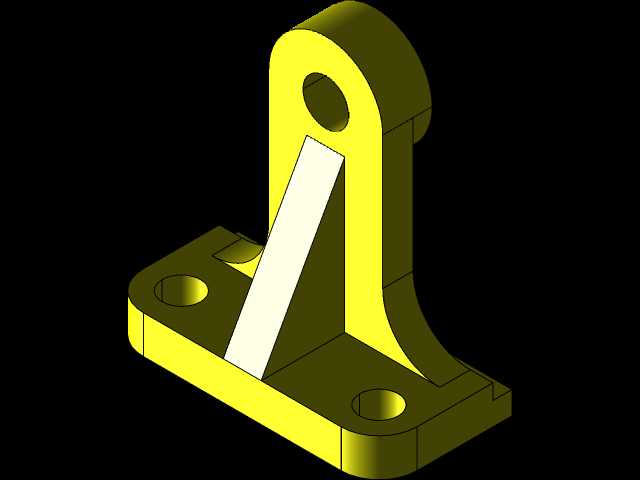

　　底座上与支撑立臂配合的定位面做了铣削加工，平面度控制在0.02mm以内，保证立臂安装后的垂直度要求，避免皮带轮运行时出现端面跳动。支撑立臂采用L型一体式铸造成型后再做机加工的工艺方案，立臂上的轴孔是整个部件的核心加工基准，孔内安装铜质衬套，衬套与轴采用间隙配合，配合公差选H7/g6，既可以让转轴灵活转动，又能控制径向窜动量在0.05mm以内；立臂与底座连接的位置设置了两个螺栓过孔，同时增加了加强筋结构，从立臂侧面延伸到底座安装面，提升整体结构的抗扭刚度，应对皮带张紧时产生的倾覆力矩。转轴部分采用阶梯轴设计，不同轴段分别对应衬套配合位、皮带轮安装位、轴向定位位，轴端设置卡簧槽，通过轴用卡簧实现皮带轮的轴向固定，

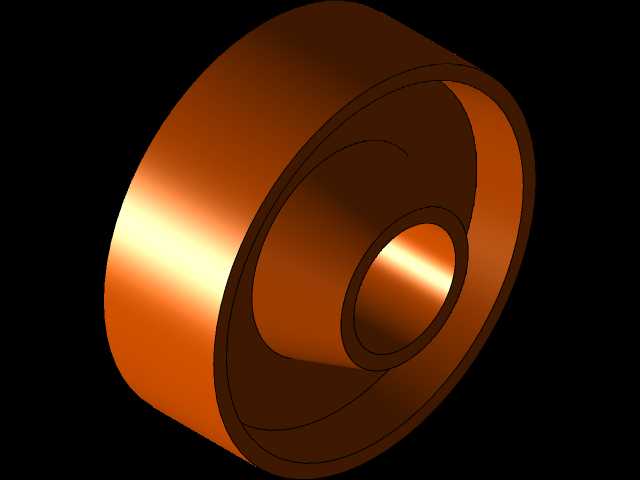

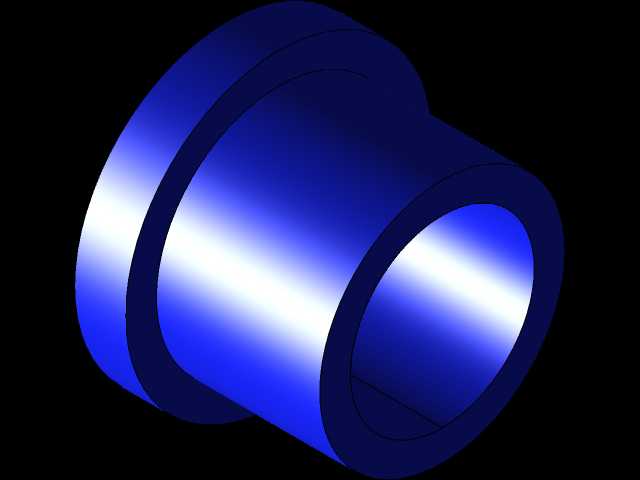

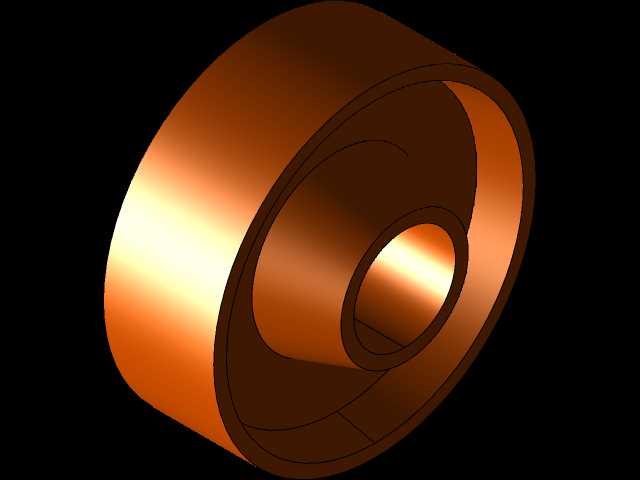

　　防止运行过程中皮带轮出现轴向窜动脱落；皮带轮采用辐板式结构，轮槽尺寸匹配标准A型三角带，轮孔与转轴之间采用过渡配合，通过平键传递扭矩，避免皮带轮与转轴之间出现相对转动。衬套作为易损件采用锡青铜材质，内嵌在立臂轴孔内，相比直接在立臂上加工轴孔的方案，衬套磨损后可以单独更换，大幅降低后期维护成本，衬套内壁设计有油槽，可以定期加注润滑脂，减少转轴转动时的摩擦阻力，延长部件使用寿命。从安装边界来看，整套支架装配完成后总高度控制在适配多数中小型传动单元的尺寸范围，底座安装孔的孔距符合常规设备安装面的预留孔位标准，不需要对原有设备安装面做二次加工就可以直接替换安装；装配过程中需要先将衬套压入立臂轴孔，再将转轴穿入衬套，依次套入皮带轮、

　　轴向定位卡簧，最后将立臂通过螺栓紧固在底座上，装配完成后需要手动转动皮带轮，检查转动是否顺畅无卡滞，同时检测皮带轮端面跳动量不超过0.1mm，径向跳动量不超过0.08mm，满足传动系统的安装精度要求。在实际应用场景中，这类皮带轮支架通常安装在电机与工作主机之间，通过调整支架的安装位置可以实现皮带张紧度的调节，相比一体式焊接支架，分体式装配结构的调整余量更大，对安装面的加工精度要求更低，更适合现场改造类的设备升级项目；设计过程中通过有限元分析对支撑立臂的受力情况做了校核，在皮带最大张紧力工况下，立臂的最大变形量不超过0.03mm，完全满足传动系统的刚度要求，不会因为支架变形导致皮带出现偏磨、打滑等问题。
