回收塑料05型地板挤出成型模头结构

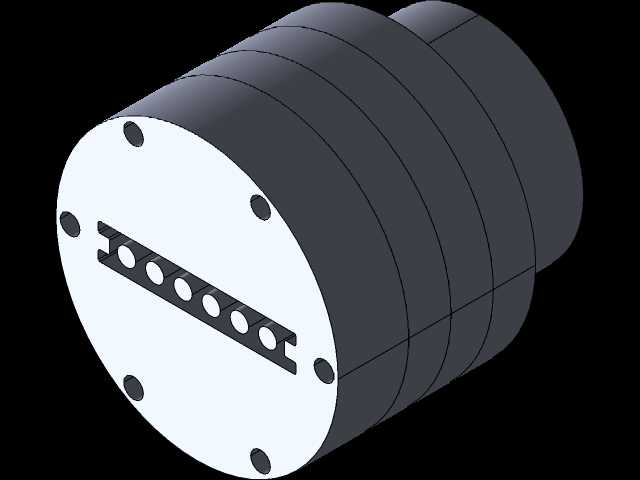

　　该结构为适配回收塑料加工场景的地板成型核心模头部件，主要应用于废塑料再生造粒后挤出成型地板型材的生产线工位，对接单螺杆或双螺杆挤出机的出料端，将熔融态的回收PE、PP类混合物料通过内部流道均匀分配后，经成型口挤出连续的05型地板坯料，后续可直接进入冷却定型、牵引切割工序完成成品加工。从实际产线适配角度出发，该模头采用多段叠合式圆柱本体结构，整体为同轴圆柱构型，端面法兰周向均匀布置6个安装沉孔，可直接通过内六角螺栓与挤出机出料法兰完成刚性连接，安装时需保证模头中心与挤出机螺杆中心同轴度偏差不超过0.05mm，避免出料偏斜导致的型材壁厚不均问题。模头内部流道采用衣架式分配结构结合稳流段设计，针对回收塑料熔融粘度波动大、

　　杂质含量相对较高的特性，流道表面做镜面抛光处理，表面粗糙度控制在Ra0.8以下，减少物料滞留死角，避免长时间生产过程中出现物料降解碳化影响成品外观的问题。端面成型口采用长条形多腔构型，沿口模长度方向均匀布置7个圆形通孔结构，对应地板型材内部的加强筋腔室，成型口的出料间隙根据05型地板的壁厚要求设计为2.2mm，生产过程中可通过调整模头端部的口模压块螺栓微调局部出料速度，适配不同熔融指数的回收物料加工需求，保证挤出的型材截面尺寸稳定。模头本体采用40Cr合金钢整体锻打后调质处理，硬度控制在HB280-320，流道与口模接触部位做氮化处理，氮化层深度0.3-0.5mm，表面硬度可达HRC62以上，可耐受回收物料中少量硬质杂质的长期冲刷，

　　延长模头连续生产的使用寿命。从安装边界来看，模头整体外径为220mm，轴向总长度为310mm，端部出料口的有效成型宽度为160mm，适配的挤出机螺杆直径范围为65-80mm，生产线牵引速度适配范围为0.8-2.5m/min，安装时需在模头与挤出机法兰之间加装铝制密封垫片，避免高温熔融物料出现溢料问题。日常生产维护过程中，该叠合式结构可逐段拆卸清理，无需将整个模头从挤出机上完全拆除即可清理流道内的残留物料或杂质，大幅降低换料、清模的停机时间，适配回收塑料加工生产线频繁换料、清理频次高的作业特点。模头的加热段沿轴向分为3个独立温控区，每个温区配置单独的加热圈与热电偶测温点，可根据不同回收物料的熔融特性独立调整各段温度，

　　温控精度控制在±2℃，避免局部温度过高导致物料分解，或温度过低导致出料阻力过大引发的设备过载问题。在实际投产使用中，该模头可适配添加30%-70%比例回收塑料的原料配方，生产出的地板型材截面尺寸公差可控制在±0.1mm以内，表面无明显流痕、凹陷缺陷，满足户外铺装、临时建筑地面铺设等场景的使用要求，相比普通全新料挤出模头，该结构的流道阻尼设计更适配回收物料的流动特性，出料稳定性提升40%以上，可有效降低生产过程中的废品率。
