BNC终端连接器带珠链结构三维设计

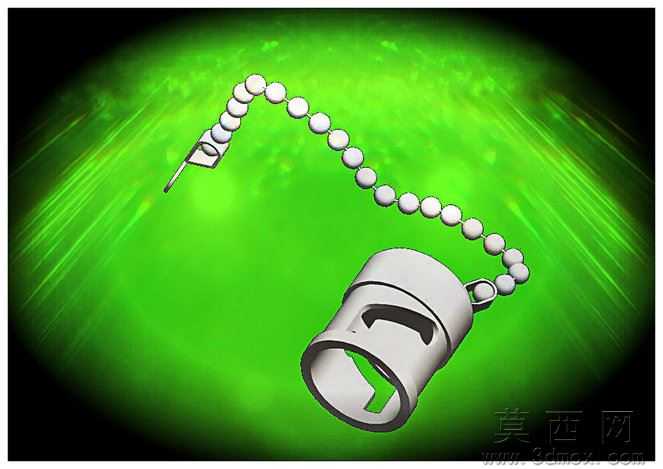

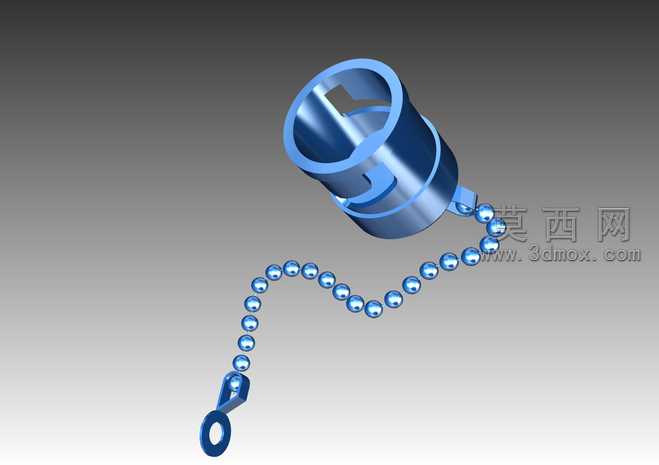

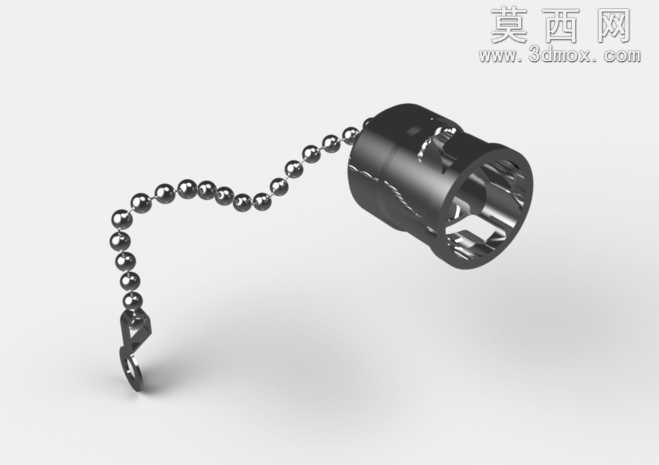

本作品为BNC终端连接器搭配金属珠链的三维建模设计，建模过程依托三维参数化设计软件完成，首先对BNC终端主体进行结构拆解，主体采用同轴圆筒式结构设计，建模时先绘制内外径精准的圆筒基体，再通过拉伸切除特征加工出内部的卡槽、定位缺口等装配结构，保证接头对接时的卡位精度与连接稳定性，主体外侧的凸耳结构用于连接珠链，建模时通过圆角过渡处理凸耳与主体的衔接位置，避免应力集中的同时提升外观流畅度。金属珠链部分采用阵列与路径拟合的建模方式，先绘制单颗圆珠的球体模型，再绘制符合使用弯折形态的样条曲线路径，通过沿路径阵列的方式生成整段珠链，同时对珠链两端的连接挂扣进行单独建模，一端挂扣与BNC主体凸耳的连接孔做同轴配合，另一端挂扣设计为可穿接固定的环形结构，还原真实珠链的连接逻辑。材质渲染阶段，BNC主体与珠链均赋予亮面金属材质，调整金属材质的反射率、粗糙度参数，模拟锌合金镀层的金属光泽，通过添加环境HDR贴图让金属表面呈现自然的环境反射效果，背景采用渐变灰色调突出金属件的质感，渲染时开启全局光照与软阴影，让珠链的每颗圆珠都呈现自然的光影层次，相邻圆珠之间的接触阴影也做了精细化调整，避免出现穿模或阴影生硬的问题。设计思路上，该BNC终端为射频回路的终端匹配部件，搭配珠链的设计可避免终端接头在非使用状态下遗失，建模时严格遵循BNC接头的通用尺寸规范，内部的卡槽尺寸、筒体壁厚均参考行业通用标准设定，保证模型可直接用于后续的结构验证、装配模拟或3D打印样件制作，珠链的长度与弯折形态参考实际使用场景设置，既满足防丢的功能需求，也不会因链长过长干扰接头的正常插拔操作，整体模型的结构细节完整，无冗余特征，各部件之间的装配关系清晰，可直接导出多种通用格式用于不同场景的使用需求。
