这款步行机械结构的设计初衷,是面向青少年科创教育、创客DIY制作场景打造的可动机械演示载体,同时也可作为机械原理入门教学的具象化教具,帮助初学者直观理解曲柄连杆传动、步态规划的基础逻辑,打破机械原理学习的抽象壁垒。从实际使用场景来看,该结构既可以作为科创课程的组装实训套件,让学习者在拼装过程中理解传动配合关系,也可以搭配简易外壳做成创意桌面摆件,或是作为小型行走机器人的基础行走底盘拓展使用。

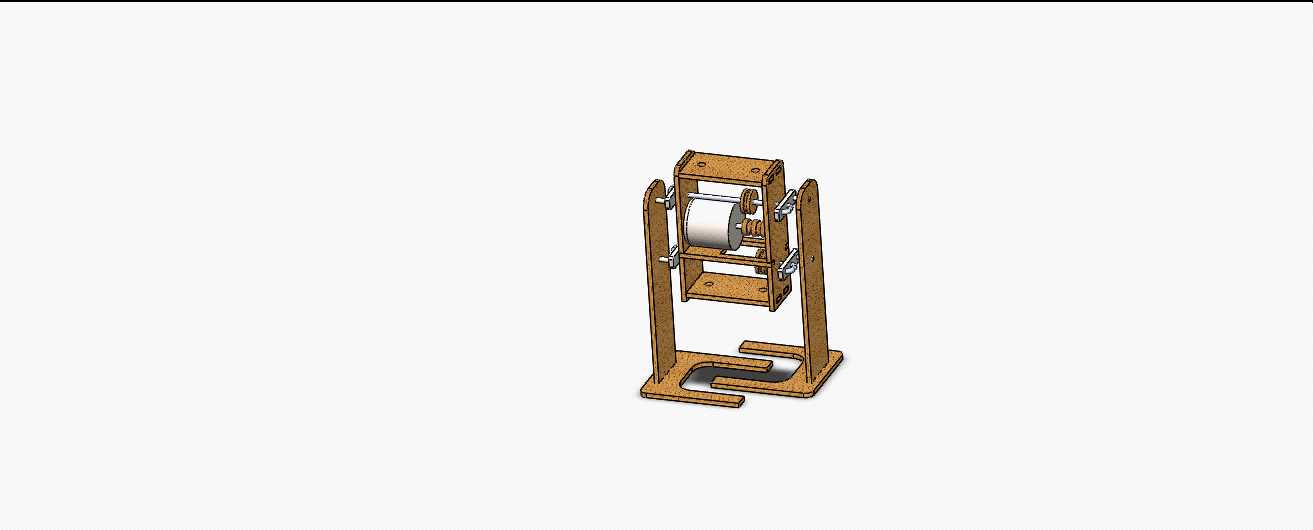

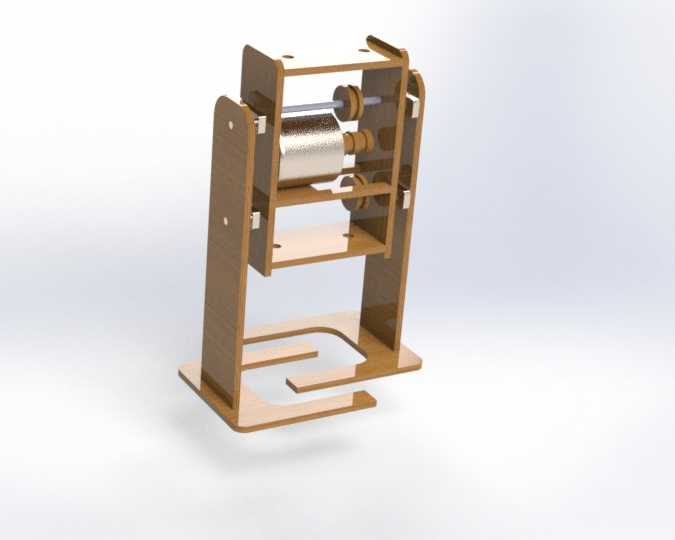

结构核心采用立式框架布局,两侧立式支撑板作为整个机构的承载基体,上下两层横向安装板分别承担动力安装、传动限位的作用,底部的U型足部构件直接与地面接触,承担整机支撑与行走迈步的功能。动力输入端预留了标准直流电机的安装位,设计时特意考虑了初学者的装配容错性,电机安装孔位做了长槽余量设计,允许装配时调整电机位置来张紧传动件,不需要额外制作张紧结构,降低新手的装配难度。传动路径上,电机输出轴通过橡胶带连接中间传动轮,再通过两侧对称布置的曲柄连杆结构,将电机的连续旋转运动转化为足部的交替抬升、前移、落地动作,实现稳定的向前步行效果。
设计过程中特意规避了复杂的高精度加工零件需求,所有结构件都可以采用激光切割胶合板、3D打印PLA材料制作,不需要金属切削加工,普通创客空间的常规设备就可以完成全部零件的加工,适配个人DIY、教学批量制作的成本控制需求。步态参数设计上,将单步步长控制在15mm以内,步频适配常规3V-6V直流电机的空载转速,整机重心始终落在足部支撑面范围内,行走过程中不会出现侧翻、后倾的问题,即使在木质桌面、磨砂PVC台面等常见的室内平面上,也能保持稳定的行走状态,不需要额外的辅助支撑结构。
安装边界方面,整机的立式框架宽度控制在80mm,总高度160mm,前后方向的足部总长度100mm,预留的电机安装空间适配常见的130型直流微电机,传动轮的中心距设计为45mm,适配截面直径2mm的橡胶传动带,不需要定制特殊规格的传动配件,所有紧固件都采用通用的M2规格自攻螺丝,采购替换十分方便。两侧的连杆与曲柄、足部的连接位置都设计了间隙配合的轴孔,轴孔直径预留0.2mm的装配余量,即使是3D打印件存在轻微的精度误差,也能顺利完成装配,不会出现卡滞、装配过紧导致的运动阻力过大问题。

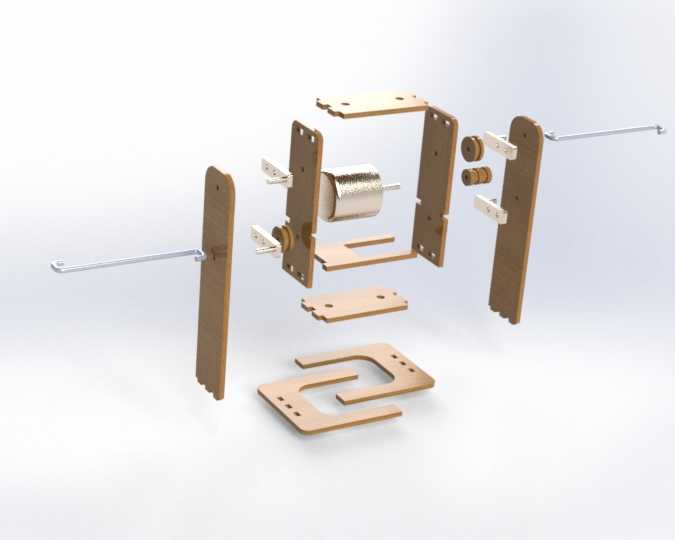

考虑到初学者的制作痛点,结构上特意减少了需要精准对位的装配环节,上下层安装板与立式支撑板之间采用定位槽加卡扣的预固定结构,装配时不需要额外的治具定位,直接卡入后拧入螺丝即可完成框架组装,大幅降低装配时的对位难度。足部的接地位置做了圆角过渡处理,避免行走过程中足部边缘刮蹭台面导致卡顿,同时在足部底面预留了粘贴防滑垫片的凹槽,用户可以根据使用的地面材质粘贴不同摩擦系数的防滑材料,调整行走时的抓地力,适配玻璃、光滑瓷砖等低摩擦系数的台面使用场景。整个传动链的运动副都做了无润滑设计,零件采用的PLA、胶合板材料本身自润滑性足够,日常使用不需要加注润滑油,避免油污污染桌面,适配教学、家居摆放的使用需求。
