传统V型八缸动力装置完整结构设计

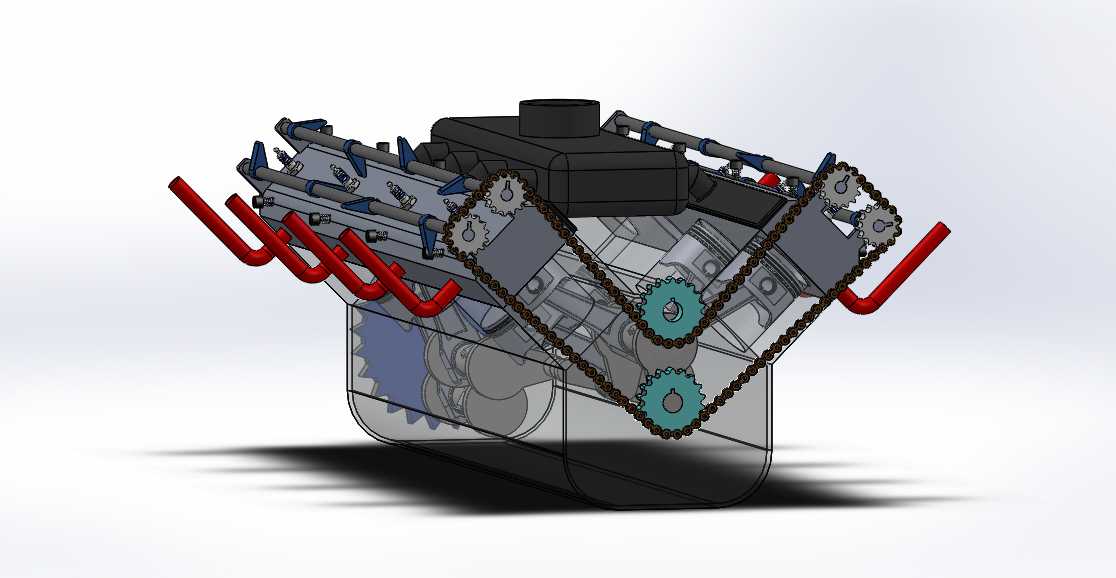

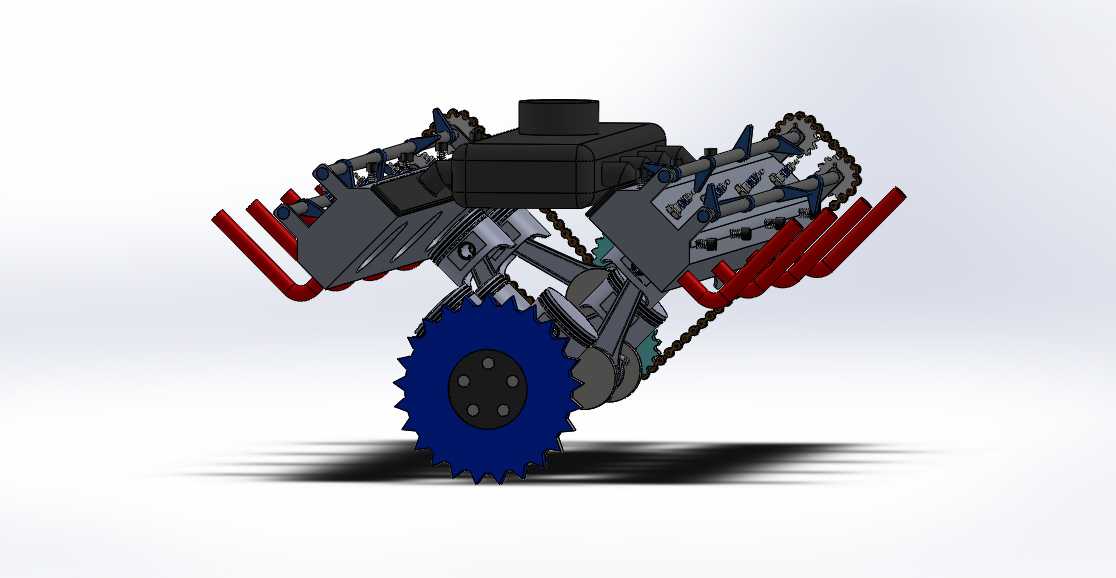

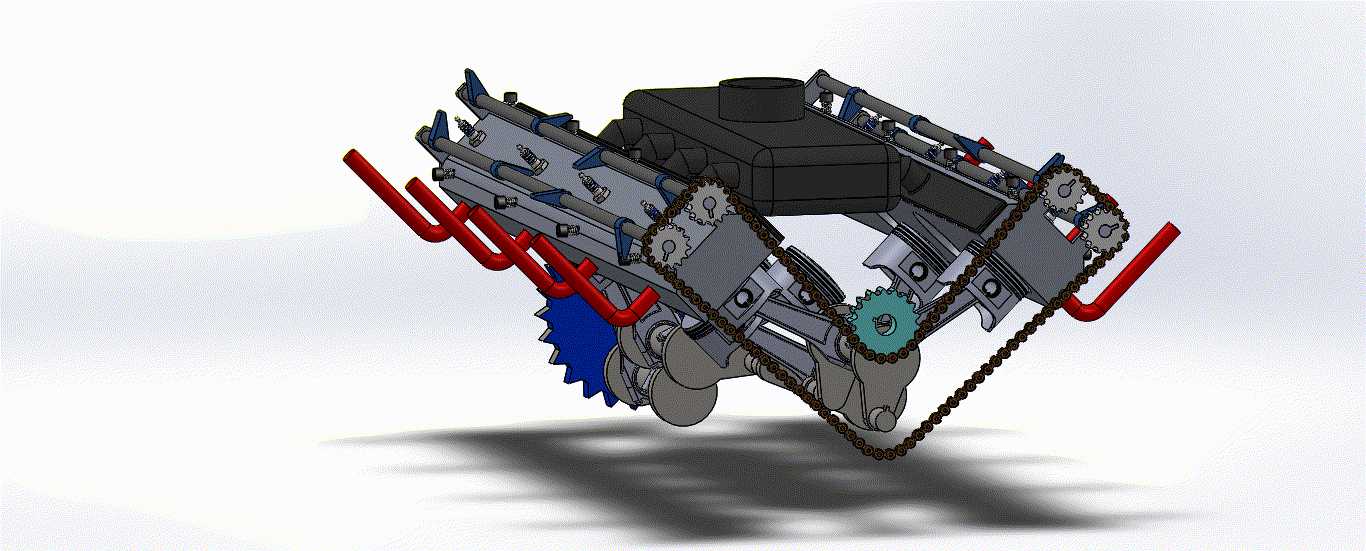

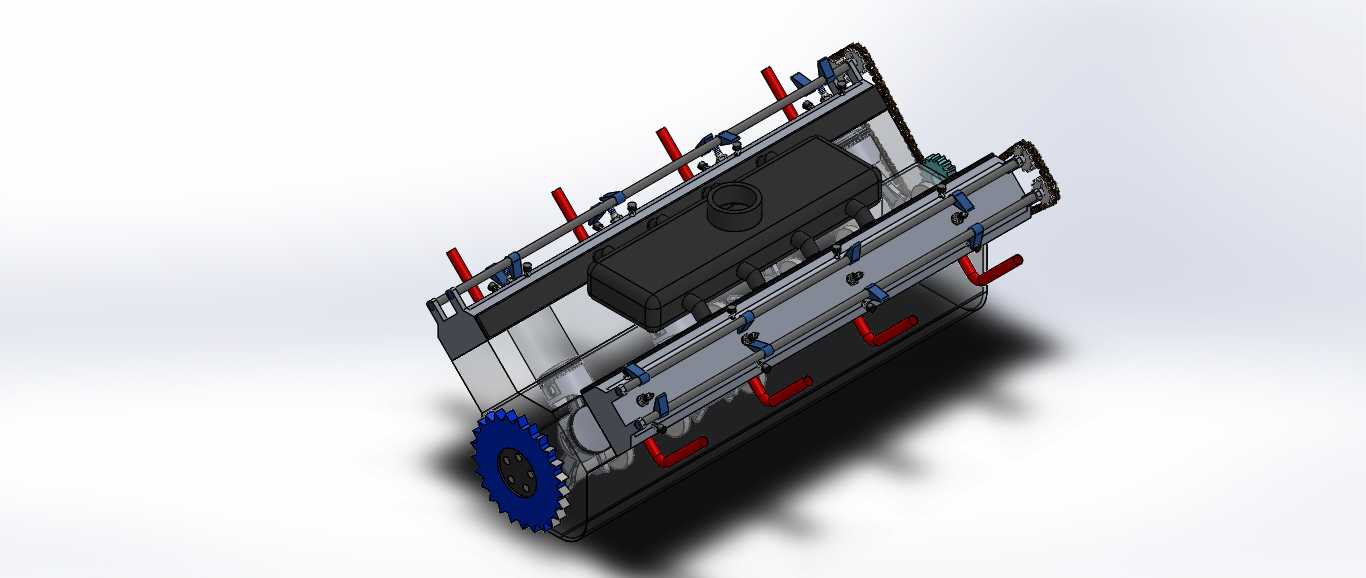

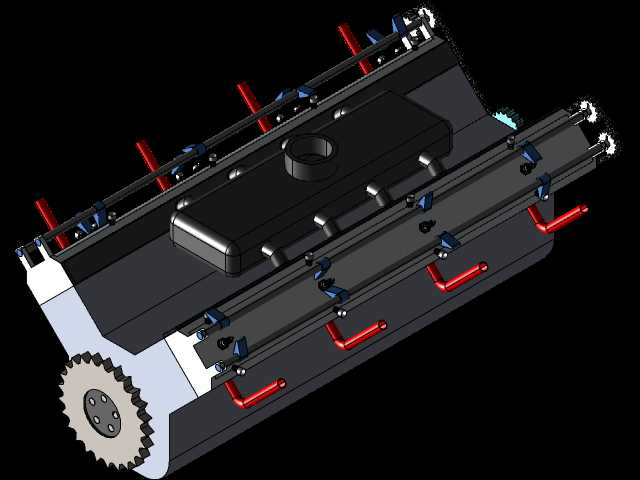

　　这套V8动力结构的三维设计，完整还原了传统V型八缸内燃机的核心工作逻辑，从实际工程应用角度出发，覆盖了乘用车、轻型工程机械、小型船舶动力等多个场景的结构参考需求。在实际选型与结构验证环节，这类V型布局的动力单元相比直列机型，拥有更短的整机轴向尺寸，能够适配前置后驱车型的机舱布局，也能在小型工程机械的动力舱内预留更多散热与附属部件安装空间，避免动力单元与车架、散热系统、进排气组件出现安装干涉。

　　从功能特性来看，这套结构完整覆盖了内燃机工作的全流程组件：两侧呈90度夹角布置的缸体结构，能够平衡一阶与二阶往复惯性力，让整机运行时的振动幅度控制在合理区间，降低动力输出端的振动传递，提升配套设备的运行平顺性。模型中还原的曲柄连杆机构，将活塞的往复直线运动精准转换为曲轴的旋转运动，曲轴端集成的正时齿轮结构，能够保证配气机构的动作与活塞行程精准匹配，避免出现气门顶活塞这类工程设计中的常见干涉问题。缸盖部分的进排气道、气门组件布局，完全遵循传统V8发动机的气流组织逻辑，能够保证各缸的进气均匀性，避免出现各缸做功偏差过大的问题。

　　设计思路上，这套结构没有做过度的简化处理，而是保留了实际生产中需要考虑的安装边界：缸体两侧的安装支脚位置，预留了与机架连接的螺栓孔位，孔位的间距与孔径参考了量产V8机型的通用规格，能够直接适配常规的动力悬置安装尺寸。曲轴的输出端预留了飞轮与离合器的安装法兰，法兰端的定位止口尺寸符合通用动力输出接口规范，不需要额外做转接结构就能对接变速箱或者动力输出轴。缸盖上方的气门室盖安装面，预留了密封胶圈的安装槽，能够还原实际装配中的密封需求，避免设计阶段忽略密封结构导致的后期漏油隐患。油底壳的结构深度经过合理设计，既保证了足够的机油存储容量，又控制了整机的竖直方向高度，避免在低底盘车型上出现油底壳剐蹭地面的问题。

　　外形尺寸方面，这套V8结构的整机长度控制在同排量直列六缸机型的70%左右，V型夹角带来的宽度增加量，能够通过机舱两侧的空间消化，不会额外增加动力舱的横向布置难度。安装边界上，所有外接部件的接口位置都做了明确的结构表达：进气歧管的安装面位于V型夹角的中央位置，能够兼容单腔节气门或者多喉直喷的进气系统改装；排气歧管的接口位于缸体外侧，预留了三元催化器与排气头段的安装空间，不会与转向拉杆、车架纵梁出现位置冲突；前端的轮系安装面，预留了水泵、发电机、空调压缩机的安装位，轮系的张紧轮位置也做了合理布置，能够保证皮带的包角符合传动要求，避免出现皮带打滑的问题。

　　对于结构设计从业者来说，这套模型能够直接作为动力总成布局的参考件，在做整车总布置或者工程机械动力舱设计时，可以直接导入装配环境做干涉检查，不需要从零开始搭建V8发动机的基础结构，大幅缩短前期方案设计的周期。模型中保留的细节结构，比如活塞环的安装槽、轴瓦的配合位置、气门弹簧的安装座，都能够为零部件的详细设计提供尺寸参考，避免出现配合公差不合理的问题。在教学与原理验证场景中，这套完整的工作原型能够直观展示四冲程内燃机的工作循环，通过运动仿真可以清晰看到八个气缸的做功顺序、气门的开闭时机、曲轴的动平衡特性，帮助初学者快速理解V8发动机的结构逻辑。

　　实际工程应用中，这类V型八缸结构的动力输出特性偏向低转速大扭矩，非常适合需要持续大动力输出的场景，比如拖挂式房车的牵引动力、小型游艇的舷内动力、轻型装载机的作业动力，这套模型的结构参数能够为这类设备的动力选型提供直观的结构参考，帮助工程师快速判断动力单元的安装可行性，减少前期方案验证的时间成本。模型中所有运动部件的配合间隙都参考了量产机型的设计规范，比如活塞与缸壁的配合间隙、曲轴轴颈与轴瓦的间隙、气门与气门导管的间隙，都符合内燃机设计的行业标准，能够直接作为运动仿真的基础模型，验证不同转速下的部件运动轨迹，排查潜在的运动干涉风险。
