CA6140车床用铰接式传动关节结构

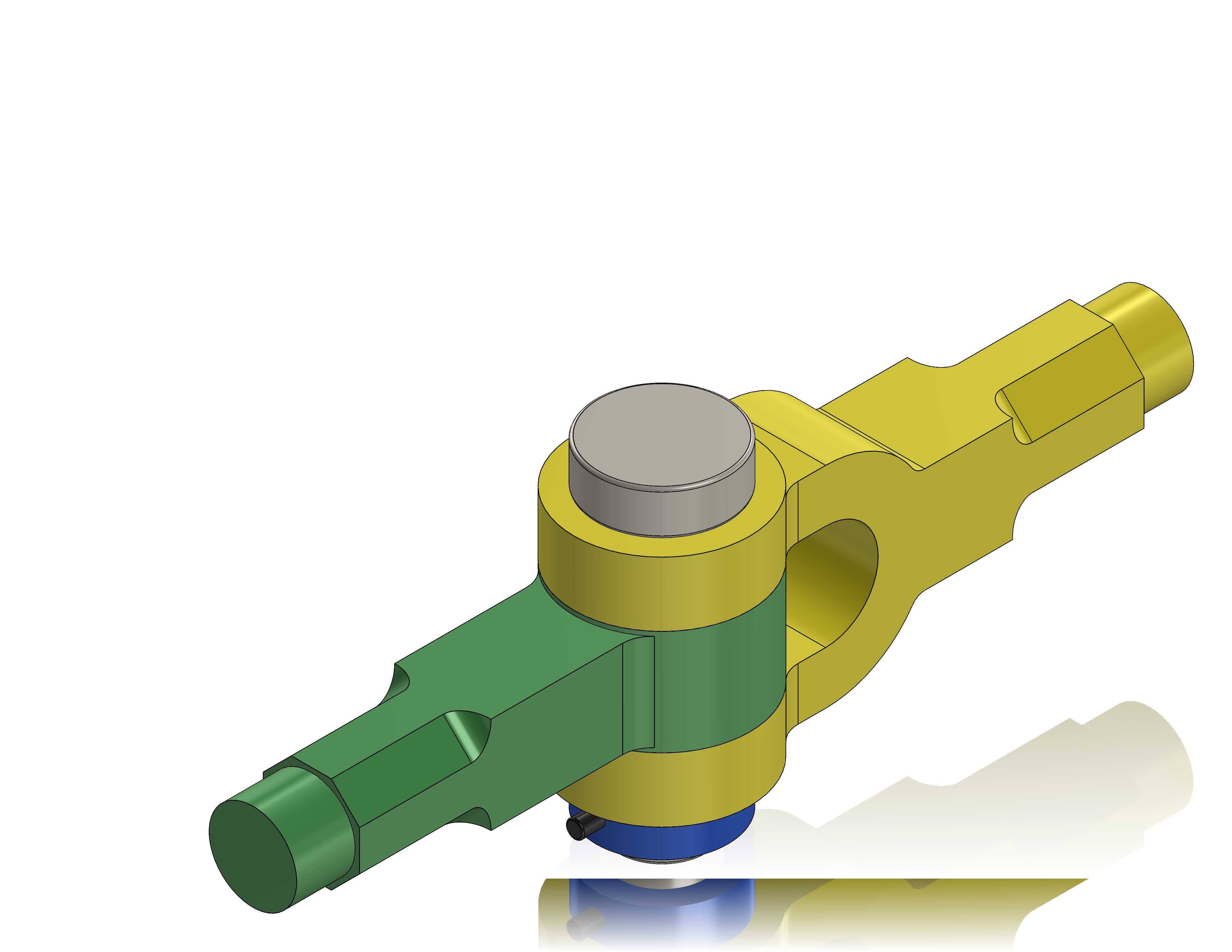

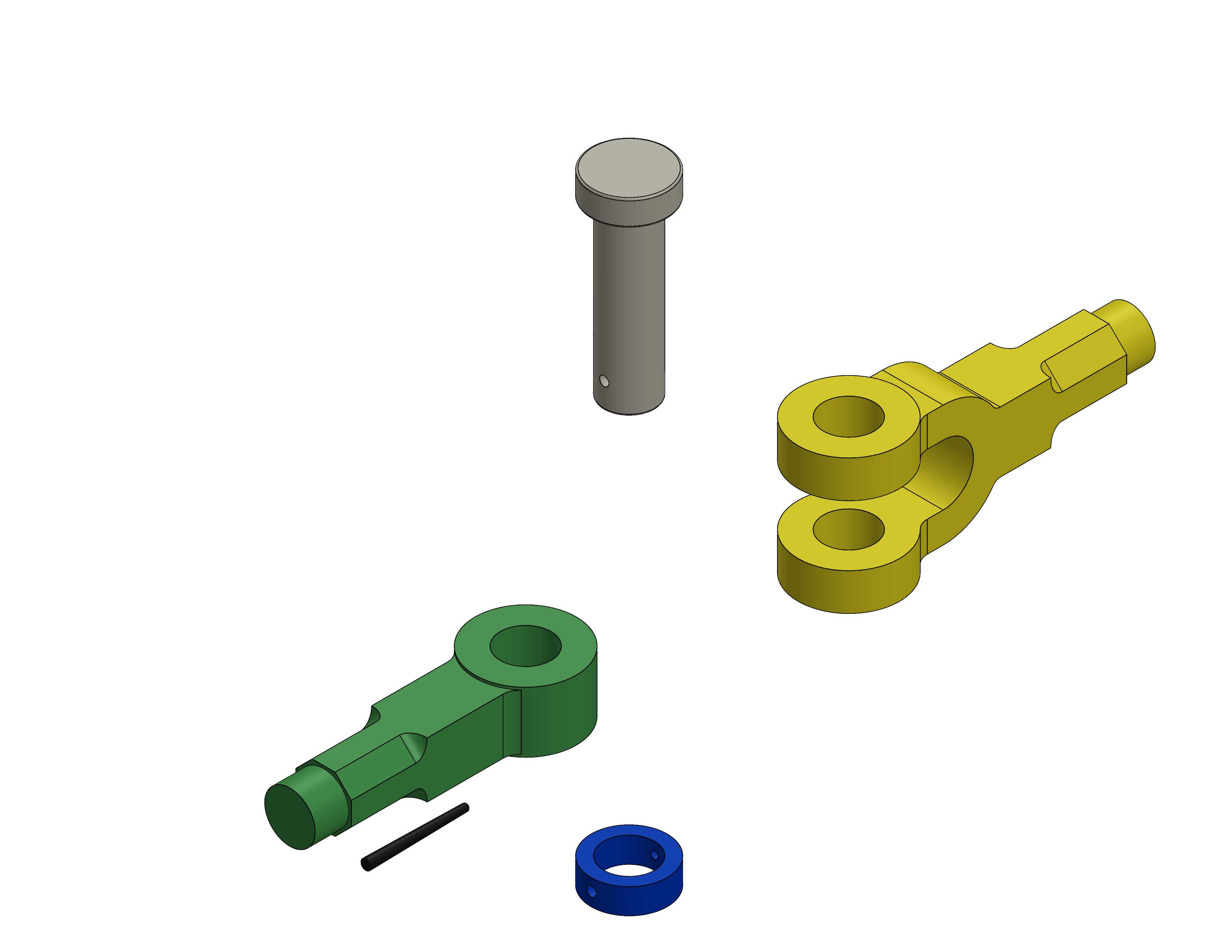

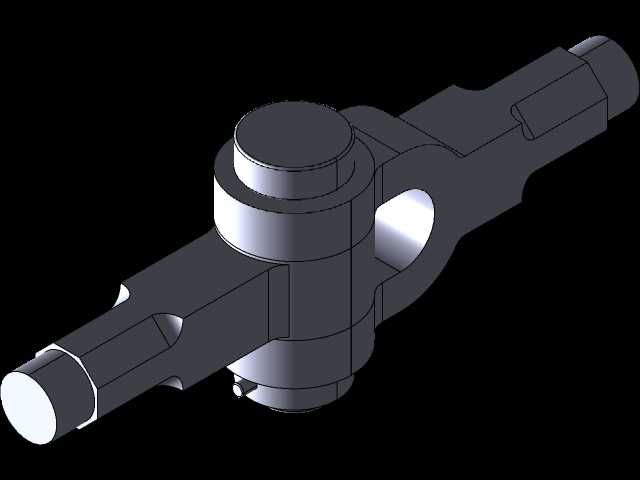

　　在普通卧式车床的进给传动与操作联动机构中，这类铰接关节是传递交错轴间摆转动力、补偿安装同轴度误差的核心连接件，常见于CA6140这类通用卧式车床的溜板箱操作连杆、进给换向摆杆机构中，承担着把操作手柄的摆动力矩传递到对应拨叉、或是把进给系统的间歇动力传递到执行端的作用，日常设备检修中属于易磨损更换的高频配件。从结构设计逻辑来看，这个关节采用了分体式铰接布局，两个带连接轴头的臂体通过中间的铰接销轴实现相对摆转，轴头部分做了扁位与圆柱段结合的结构，圆柱段用于穿入对应连杆的安装孔实现径向定位，扁位则用于传递扭矩、防止连接后出现周向打滑，避免传动过程中出现空程误差。中间铰接部位的衬套结构做了分层设计，外层的金属基体保证结构强度，

　　中间的耐磨层直接与销轴接触，降低长期摆转带来的磨损，日常维护时只需定期加注润滑脂即可延长使用寿命，不需要频繁更换整体部件。从安装边界来看，两个轴头的同轴度偏差允许范围控制在0.2mm以内，摆转角度覆盖正负35度区间，能够适配车床内部连杆机构在进给换向、操作手柄扳动过程中的摆幅需求，不会因为摆转角度不足出现机构卡滞。设计过程中优先考虑了受力分布，铰接部位的受力面做了加宽处理，比同规格的普通销轴连接接触面积大30%左右，能够承受车床操作过程中最大120N·m的扳动力矩，不会因为受力集中出现臂体断裂或是销轴变形的问题。轴头的连接尺寸完全匹配CA6140车床原有连杆的安装孔径，替换安装时不需要对原有连杆做二次加工，

　　直接拆下磨损的旧关节穿入固定销即可完成更换，降低设备检修的加工成本。铰接部位的上端设置了防尘端盖，能够阻挡车床加工过程中产生的金属切屑、切削液溅入铰接摩擦面，避免磨粒磨损加速部件失效，下端的密封结构则可以留存加注的润滑脂，防止润滑脂流失导致干摩擦。在实际使用场景中，这类关节的摆转间隙控制在0.05mm以内，既保证了摆转动作的灵活性，又不会因为间隙过大导致操作手感虚位、进给传动精度下降，能够满足普通车床0.02mm级的进给传动精度要求。不同于一体式的刚性连接件，这种铰接结构可以补偿连杆安装过程中产生的位置度误差，即使安装时两个连接端存在小幅的角度偏差，也能通过关节自身的摆转自适应调整，不会在机构运动过程中产生额外的内应力，

　　延长整套连杆机构的使用寿命。从建模细节来看，所有配合面都做了合理的公差预留，铰接销轴与衬套的配合采用间隙配合，安装时可以轻松压入，同时不会出现径向窜动；轴头的固定销孔位置做了沉头处理，固定销安装后不会突出轴头表面，避免与连杆安装孔发生干涉。臂体的截面采用了变厚度设计，受力较大的铰接根部做了加厚处理，受力较小的轴头段适当缩减厚度，在保证结构强度的前提下尽可能降低部件自重，减少摆转过程中的惯性力，让操作手柄的扳动手感更轻盈。
