金属门与木门通用合页式车门铰链结构

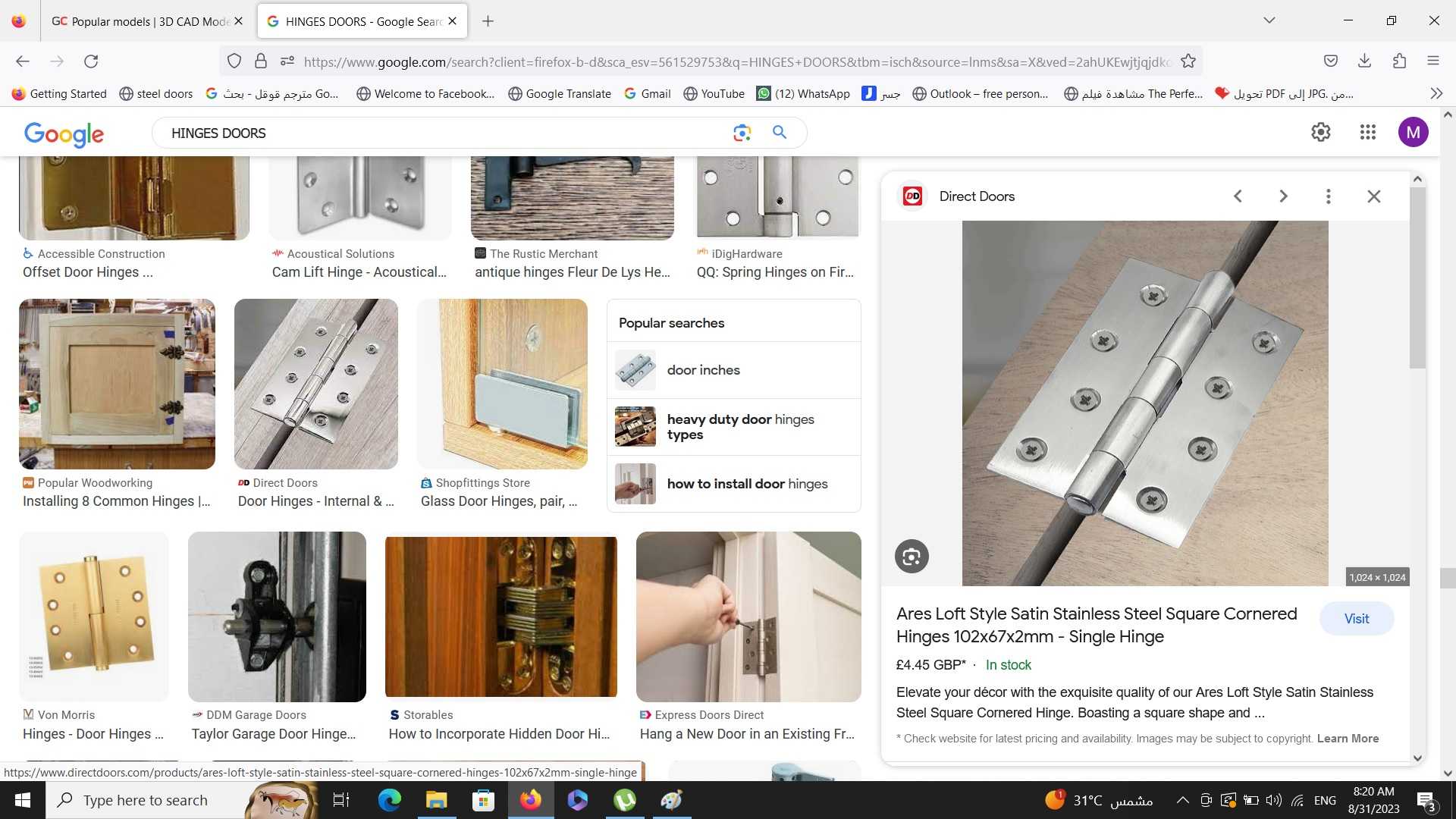

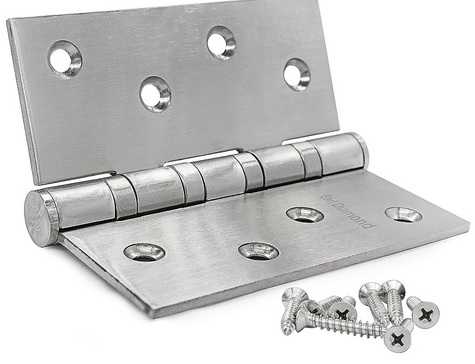

　　这类铰接结构在日常工程场景里覆盖范围极广，小到民用室内木门、厂区钢制防火门，大到商用车驾驶室车门、设备检修舱门，都能看到同原理结构的应用，核心作用是实现两个相对固定构件之间的定轴转动，同时承担门扇与门框之间的载荷传递，避免门扇在长期开合过程中出现下垂、错位、卡滞等问题。从结构设计逻辑来看，该铰链采用双页片配多节筒状销轴套的结构形式，两个页片分别对应门扇与门框的安装面，页片上预制的沉头安装孔可适配标准紧固件，安装时紧固件头部可完全沉入孔内，不会突出页片表面干涉开合动作，也能避免长期使用中紧固件被剐蹭松动。多节销轴套的分段设计，是为了在页片长度有限的前提下，尽可能增大销轴的受力支撑跨距，相比单节整长轴套的结构，分段式轴套能让销轴的受力点分布更均匀，减少长期重载开合下销轴的弯曲变形量，同时也能降低页片与轴套衔接位置的应力集中，避免页片在反复受载时从根部断裂。

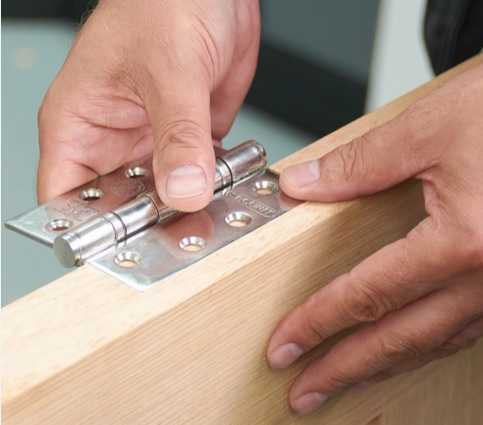

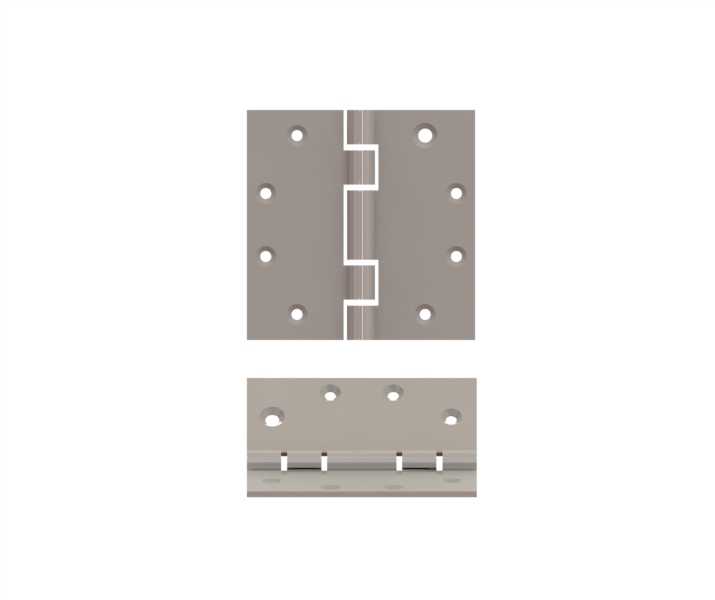

　　在实际选型适配时，首先要确认安装边界的尺寸匹配度，页片的长宽尺寸直接决定了安装时需要在门扇、门框上预留的安装平面大小，轴套的同轴度公差是设计时需要重点控制的参数，若同轴度偏差超过0.1mm，销轴穿入后就会出现转动阻力过大的问题，长期使用还会出现异常磨损。页片的折弯角度是适配不同安装面的关键，图中两款不同折弯形式的页片，分别适配平接式安装面与折边式安装面：平接页片适用于门扇与门框表面处于同一平面的安装场景，比如普通室内实木门、钢制平板舱门；折边页片则适用于门框带有折边止口的场景，比如商用车驾驶室车门、带密封止口的设备防护门，折弯边可以卡在止口位置，既可以辅助定位安装，也能在门扇关闭时承担部分横向载荷，减少紧固件受到的剪切力。

　　从功能特性上看，这类铰链的转动间隙控制是影响使用体验的核心，间隙过小会导致开合阻力大，在环境温度变化出现构件热胀冷缩时容易出现卡滞；间隙过大则会导致门扇晃动，密封性能下降，还会在开合过程中产生异响。设计时通常会在轴套与销轴之间预留0.02-0.05mm的配合间隙，同时根据使用场景选择是否添加润滑结构，对于需要长期免维护的车用场景，会在轴套内部预置自润滑衬套，无需定期加注润滑脂即可保证数万次开合无卡滞；对于民用建筑门场景，则可采用普通钢制销轴配合定期润滑的方式，控制制造成本。安装孔的位置排布也经过力学优化，沿页片长度方向均匀分布的安装孔，能让页片受到的载荷均匀传递到安装面的各个位置，避免局部应力集中导致安装面变形，孔位的间距也适配常用的型材、门板的加强筋位置，安装时无需额外在门板内部添加补强板即可满足载荷要求。

　　在实际应用中，这类铰链的承载能力与页片厚度、销轴直径直接相关，针对不同重量的门扇可以选择对应规格的产品：重量在20kg以内的室内木门，可采用厚度2mm的页片配6mm直径销轴；重量在50kg以上的钢制车门、防火门，则需要采用厚度3mm以上的页片配10mm以上直径的销轴，同时还要根据门扇的宽度调整铰链的安装数量，宽度超过1m的门扇需要安装至少3个铰链，中间位置的铰链主要承担门扇的抗变形载荷，避免门扇长期使用后出现中部下垂的问题。设计三维模型时，需要重点还原页片的折弯圆角、安装孔的沉头深度、轴套的接缝位置这些细节，这些细节直接影响后续生产加工的工艺可行性，比如折弯圆角过小会导致冲压加工时页片出现开裂，沉头深度过深会导致页片局部强度不足，轴套接缝位置错位会导致销轴无法顺利穿入。
