三引脚间距5.08mm绿色接线端子插头

　　在工业电控柜布线、小型机床控制回路接线、PCB板外接线路拓展这类场景里，接线端子的选型直接影响后期运维的拆装效率与线路连接可靠性，这款三引脚的Sauro系列插头，就是针对小点位信号、小功率动力回路的直插式连接需求开发的接插部件。从实际使用场景来看，这类5.08mm间距的端子插头，常被用在机床操作面板的信号转接、小型传感器的集中接线、低压控制回路的分线连接中，相比直接焊接导线的方式，它能实现线路的快速插拔，设备检修时不需要逐根拆线标记，大幅降低现场接线的出错概率。

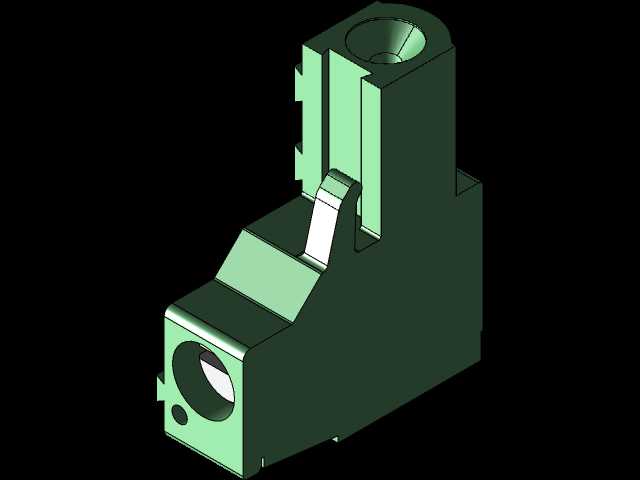

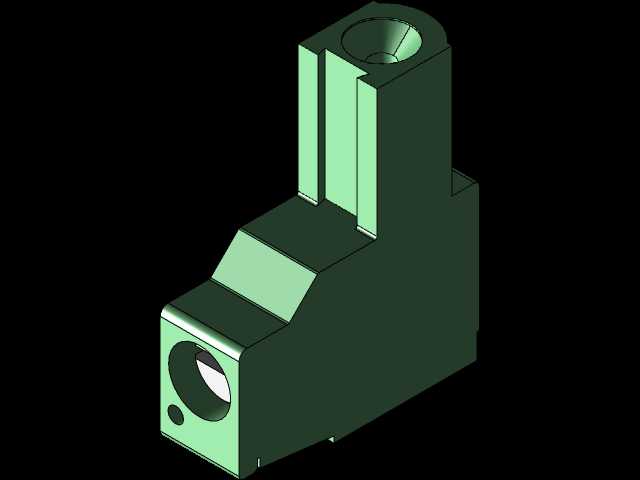

　　这款插头采用模块化的基础单元设计，单个模块对应一个接线引脚，三个独立单元拼接组成三引脚的整体结构，这种设计思路的核心是适配不同引脚数量的接线需求，设计人员可以根据实际回路的点位数量，灵活拼接对应数量的基础模块，不需要为不同引脚数单独开模制作整体壳体，既降低了生产端的模具成本，也能让选型人员在现场临时调整接线点位时，快速组合出符合需求的端子组件。它与同系列CIM039A5插头具备兼容特性，同系列的公母端可以直接对插，不需要额外做转接处理，在多组线路并排布置的柜内空间里，兼容设计能减少备件的储备种类，运维人员不需要区分多种相近规格的接插件，拿取即可装配。

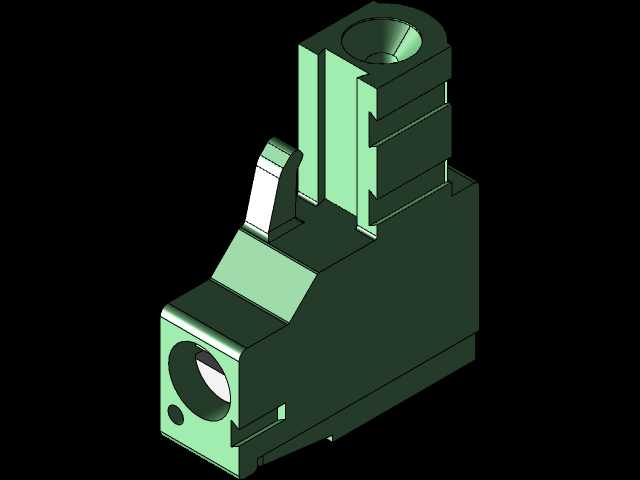

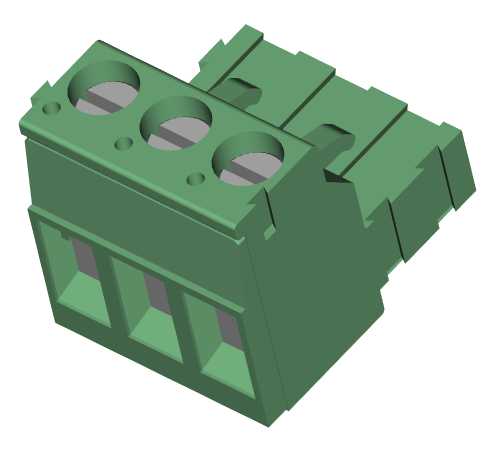

　　从外形与安装边界来看，这款插头的引脚间距为5.08mm，这个间距是低压控制类端子的通用标准间距，既可以满足220V及以下电压等级的电气间隙要求，也不会因为间距过大占用过多的安装空间。插头主体采用绿色阻燃工程塑料壳体，壳体上设置有三个圆形的导线锁紧孔，对应三个接线引脚，导线插入后通过孔内的锁紧螺钉压接，能保证导线与内部金属导电件的可靠接触，避免设备运行过程中因振动出现导线松脱的问题。壳体两侧设置有拼接卡扣结构，多个基础模块拼接时，卡扣可以卡入相邻模块的卡槽内，拼接后的整体结构不会因为插拔受力出现散架的情况，同时壳体上的导向结构能保证与对应插座对插时，引脚不会出现错位顶弯的问题。

　　在实际建模设计过程中，需要重点关注几个关键尺寸的公差控制：首先是引脚之间的中心距，必须严格控制在5.08mm的标准公差范围内，否则会出现与插座对插时引脚无法对准的问题；其次是锁紧孔的深度与内径尺寸，要匹配常用的0.5-2.5平方毫米多股铜芯导线的线径，保证导线能顺利插入到锁紧位置，同时锁紧螺钉的行程要足够，能压紧不同线径的导线；再者是壳体外侧的拼接卡扣尺寸，要保证模块拼接后相邻壳体之间没有明显缝隙，同时插拔时卡扣不会出现断裂或者卡滞的情况。另外，插头前端的插接导向斜面设计也十分关键，合理的导向角度能让操作人员在盲插操作时，也能顺利将插头插入对应的插座中，减少现场接线的对位时间。

　　从功能特性上看，这款插头的金属导电件采用铜合金镀锡处理，既具备良好的导电性能，也能避免长期使用后出现氧化锈蚀导致接触电阻增大的问题，每个引脚的额定载流量可以匹配常规控制回路的电流需求，满足小型继电器、传感器、操作按钮这类元件的接线载流要求。壳体的塑料材质选用耐温阻燃等级满足UL94-V0级别的工程塑料，在柜内出现局部短时过热的情况时，不会出现壳体熔化引燃周边导线的风险，符合工业电控设备的安全要求。在设备的实际装配中，这类插头可以搭配对应的直焊式插座固定在PCB板上，也可以搭配导轨式插座安装在标准DIN导轨上，适配不同的安装场景，不管是嵌入式的控制板设计，还是柜内导轨安装的分线模块，都能选用这款端子实现线路的可靠连接。
