可开合式多向肌肉放松按摩滚架结构

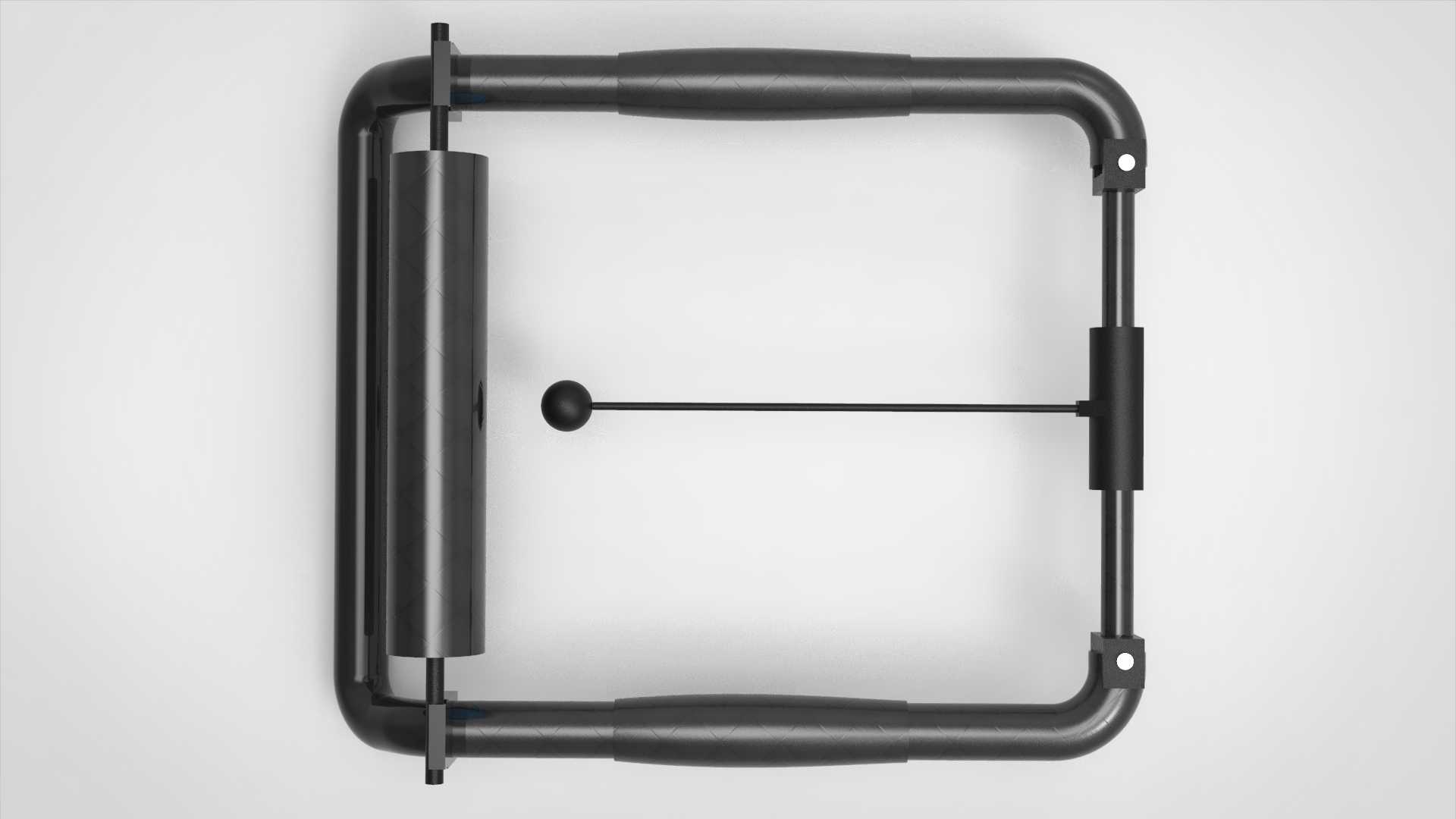

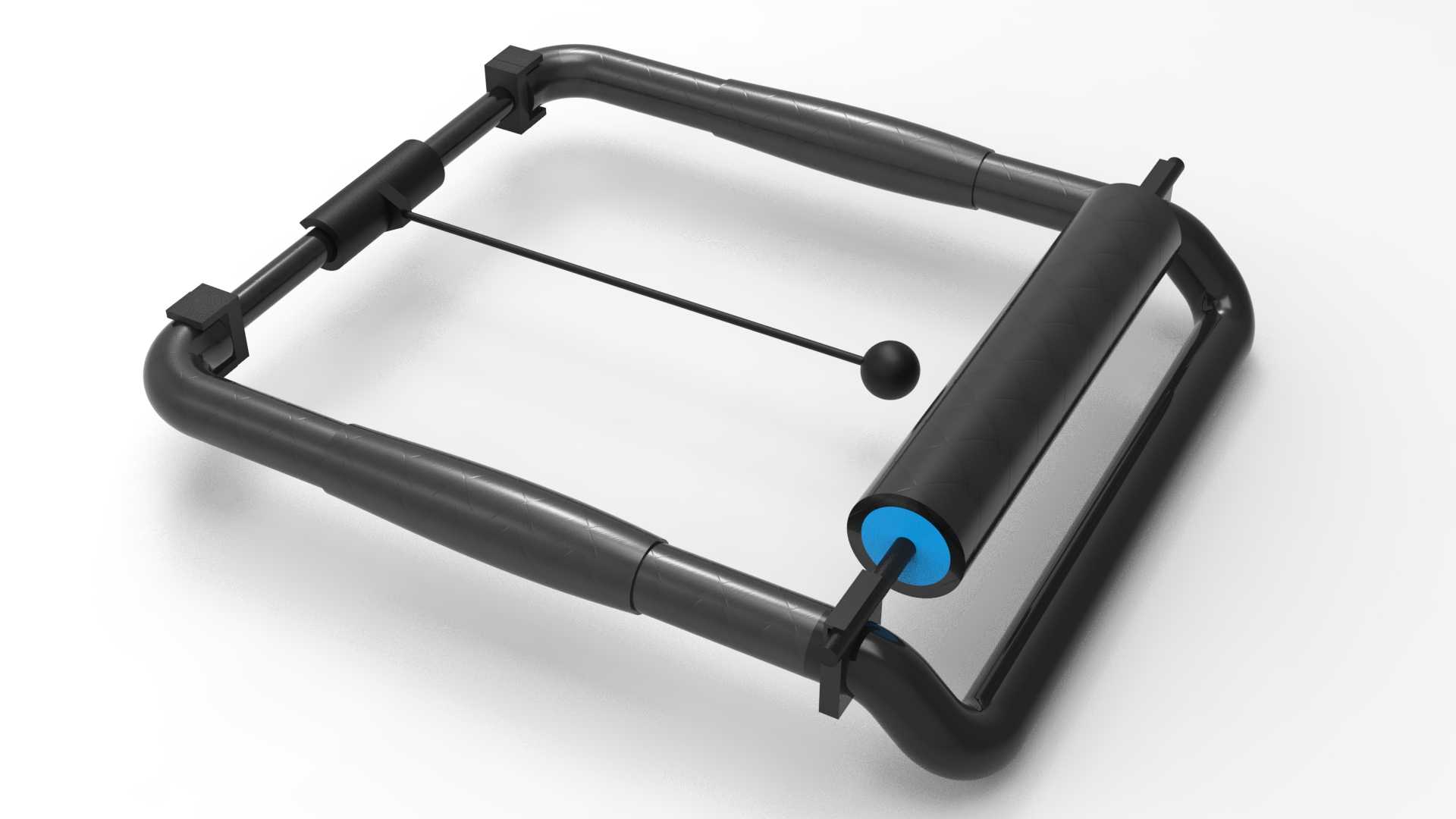

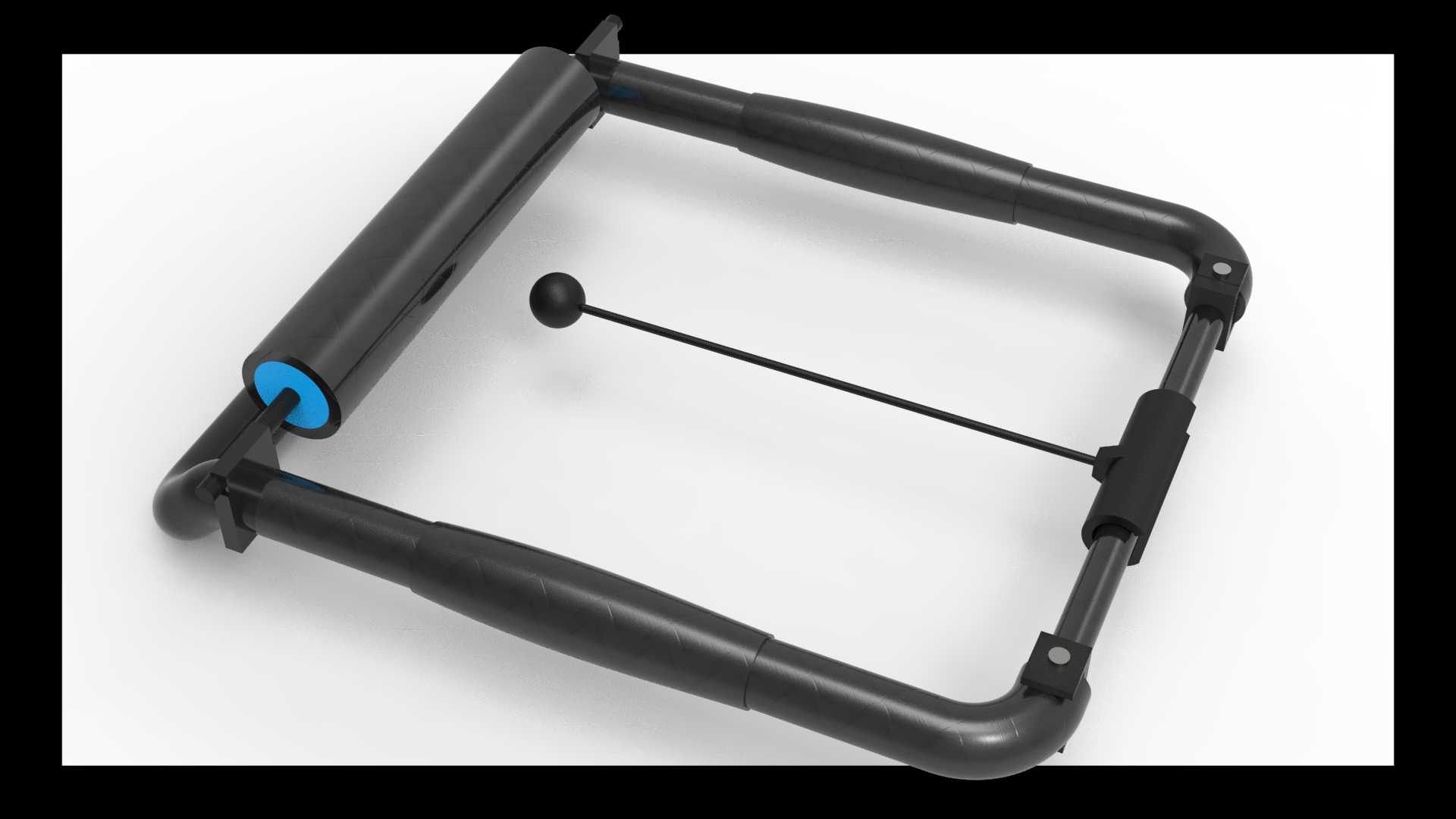

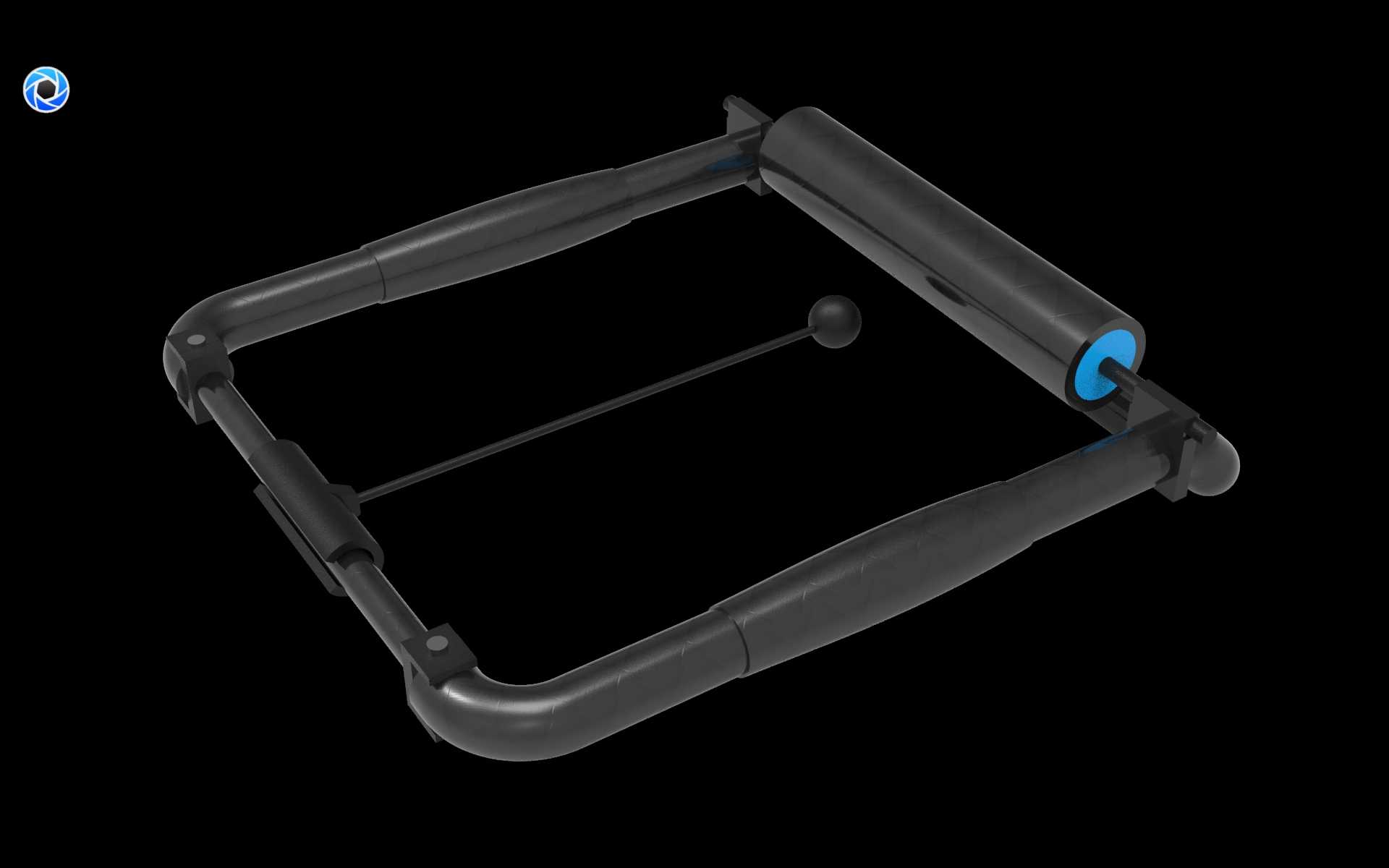

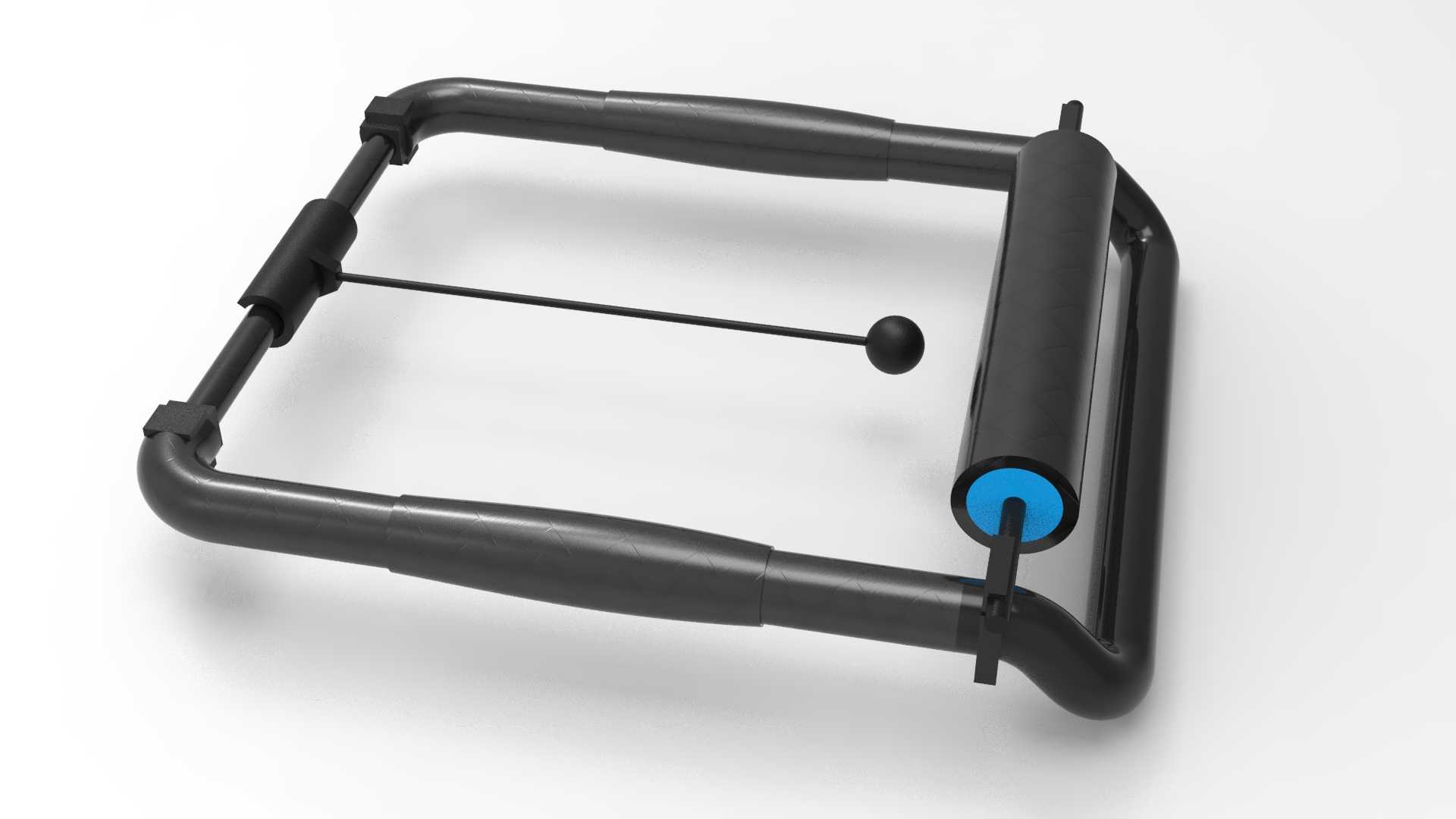

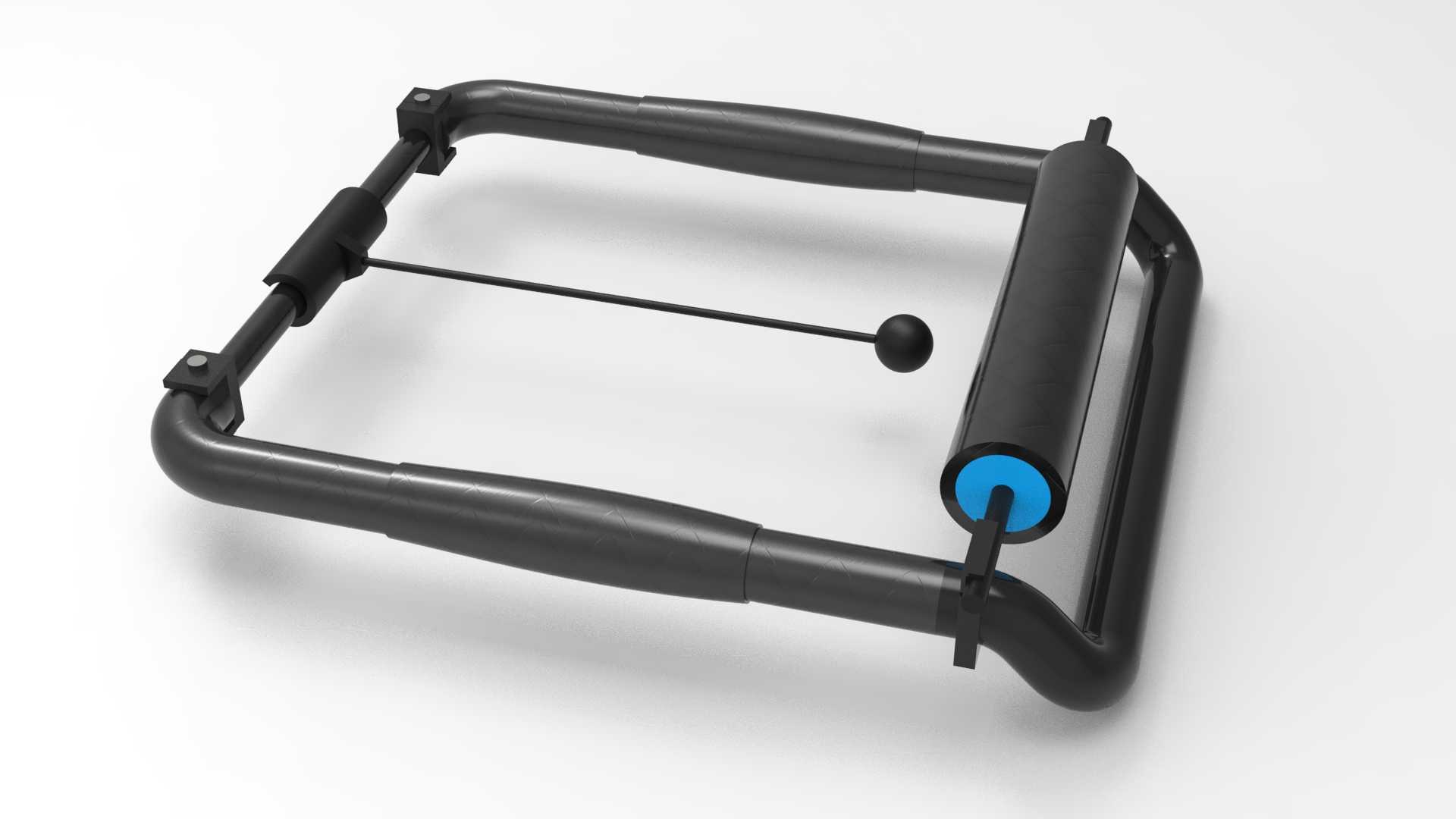

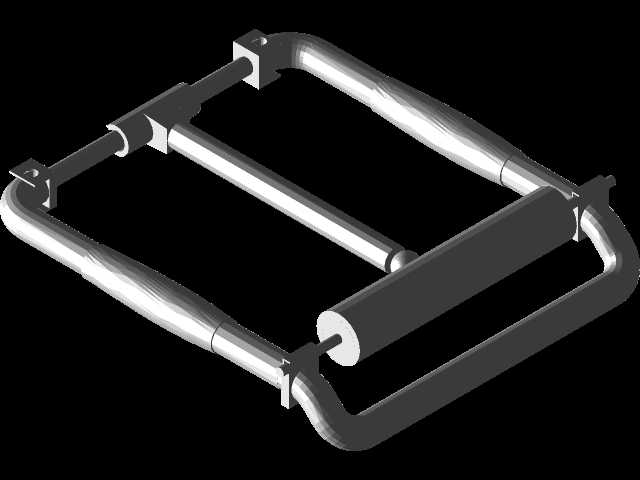

　　这款按摩滚架的结构设计，最初是面向运动康复场景与日常肌肉放松需求做的方案，在健身工作室、康复理疗室、家庭日常护理场景都能适配，区别于常规固定式泡沫轴的使用局限，结构上做了多处适配不同使用场景的调整。首先看主体框架，采用弯管一体成型的矩形框结构，握持段做了符合人体工学的弧形收腰处理，外覆软质握持层，避免长时间施力时硌手，框架单侧设置快拆式开合锁扣，锁止状态下框架整体刚性满足大力度按压需求，解锁后可将框架单侧打开，能够绕过躯干、大腿等大维度部位，不需要使用者从肢体末端套入，适配腰腹、后背等常规滚轴难以单人操作的部位使用。框架上集成的主按摩辊采用硬质内芯外覆弹性泡沫层的结构，辊子两端通过快拆式轴座固定在框架上，

　　可根据使用需求更换不同硬度的辊套，轴座内置低阻力衬套，滚动时无卡顿异响，辊子的安装位置预留了2mm的轴向窜动间隙，避免热胀冷缩或者受力变形后出现卡滞。除了主按摩辊，框架上还设置了可伸缩的按摩杆组件，杆体采用金属薄壁管做伸缩结构，伸缩段设置阻尼定位卡扣，可在0-150mm的伸缩范围内任意位置锁止，杆端安装的按摩球采用光滑硬质工程塑料材质，球头与杆端采用球铰连接，可实现360度任意方向转动，能够对斜方肌、足底、小臂等小面积肌肉群做定点深度按压，球头的球面做了R15的圆角过渡，不会在按压时对皮肤造成硌伤。整个框架的外形尺寸控制在320mm*280mm的范围内，开合侧打开后最大开口尺寸可达220mm，

　　能够适配最大腰围120cm以内的使用者单人操作，框架整体重量控制在800g以内，握持时重心位于框架几何中心，长时间举持操作不会出现偏重累手的问题。设计过程中针对不同部位的使用受力做了仿真校核，框架弯管连接处采用内嵌式加强筋结构，在施加150N的垂直按压力时，框架最大变形量不超过1.2mm，不会出现框架弯折变形的问题；伸缩按摩杆的锁止结构做了防滑脱设计，最大伸出状态下施加200N的轴向推力不会出现回缩，保证定点按压时的力度稳定。在安装边界上，所有可拆卸部件的连接接口都做了统一规格设计，主按摩辊、按摩球组件都可单独拆卸更换，不需要借助额外工具，徒手即可完成配件拆装，日常维护清洁也十分方便，框架的边角位置全部做了R5以上的圆角处理，

　　没有尖锐棱角，使用过程中不会刮蹭衣物或者皮肤。针对不同使用姿势，框架的握持位置做了多段防滑纹理设计，不管是站姿按压腿部、坐姿按压腰腹还是卧姿按压后背，都能找到舒适的施力握持点，可伸缩按摩杆的收纳状态完全贴合框架侧边，不会突出框架轮廓，收纳时可以直接放入常规运动背包侧袋，不会占用过多储物空间。结构上没有复杂的传动部件，所有运动副都是低摩擦的转动或者滑动配合，日常使用不需要额外加注润滑油，维护成本极低，硬质塑料部件全部采用耐冲击的工程塑料材质，正常使用情况下不会出现开裂变形，软质握持层和泡沫辊套采用耐磨防滑的泡棉材质，反复摩擦接触也不会出现掉屑、起球的问题。
