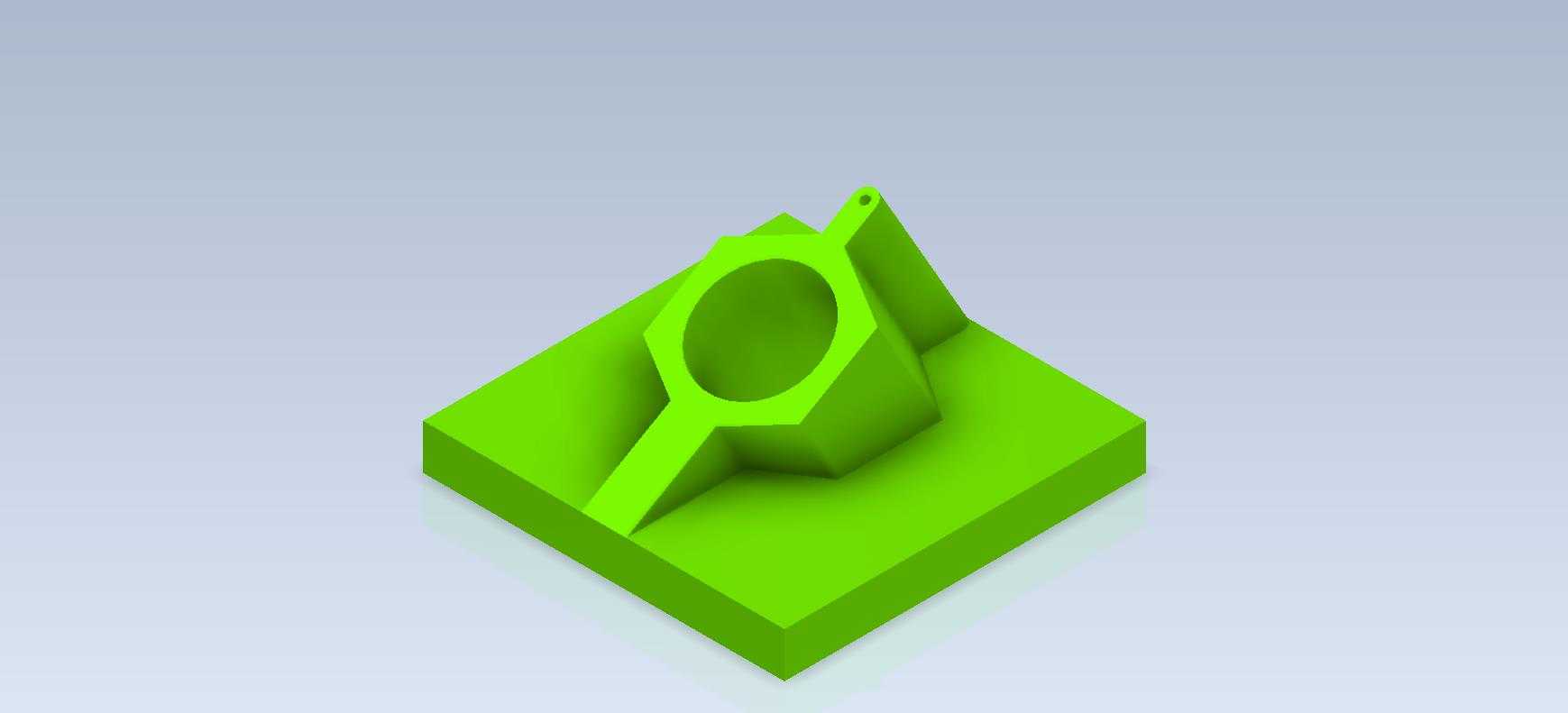

带凸台支耳的方形基座练习结构件

　　本次呈现的结构件是面向三维建模基础训练设计的典型机械构件，整体采用方形安装基座作为承载主体，基座上集成带中心通孔的环形凸台结构，凸台侧方延伸出带安装孔的支耳结构，整体构型覆盖了机械零件建模中最常用的拉伸、切除、圆角过渡等核心操作逻辑，适合初学者掌握基础特征的创建顺序与参数关联思路。从实际工程应用场景来看，这类带支耳的凸台基座结构广泛出现在小型工装夹具定位模块、轻型设备支撑座、气动元件安装底座等场景中，方形基座的底面为全平面设计，可直接贴合设备安装面，通过基座四周预留的安装位完成螺栓固定，安装边界规整，不需要额外做避让加工，适配常规的型材安装面、钢板工作台面等多种安装基底。结构设计上，环形凸台的中心通孔为核心功能位，可用于穿装定位销、

　　导向轴或者小型管路，凸台的壁厚做了均匀化处理，避免注塑或者3D打印过程中出现缩痕缺陷，侧方延伸的支耳与凸台、基座交接处均做了圆角过渡，消除应力集中点，在承受侧向载荷时不会出现交接处断裂的问题，支耳顶端的小孔可用于穿装固定拉绳、安装小型传感器或者作为辅助定位的销孔位，拓展了构件的使用场景。建模思路层面，这类结构的特征创建需要优先确定基座的基准面，以基座底面作为第一基准绘制方形草图，拉伸得到基座主体后，在基座上表面定位环形凸台的中心位置，先拉伸凸台外轮廓再做中心通孔切除，之后绘制支耳的截面轮廓，注意支耳与凸台、基座的相贯线处理，通过合并特征保证整体为单一实体，最后对所有锐边做统一的圆角处理，圆角半径需要根据构件整体尺寸匹配，

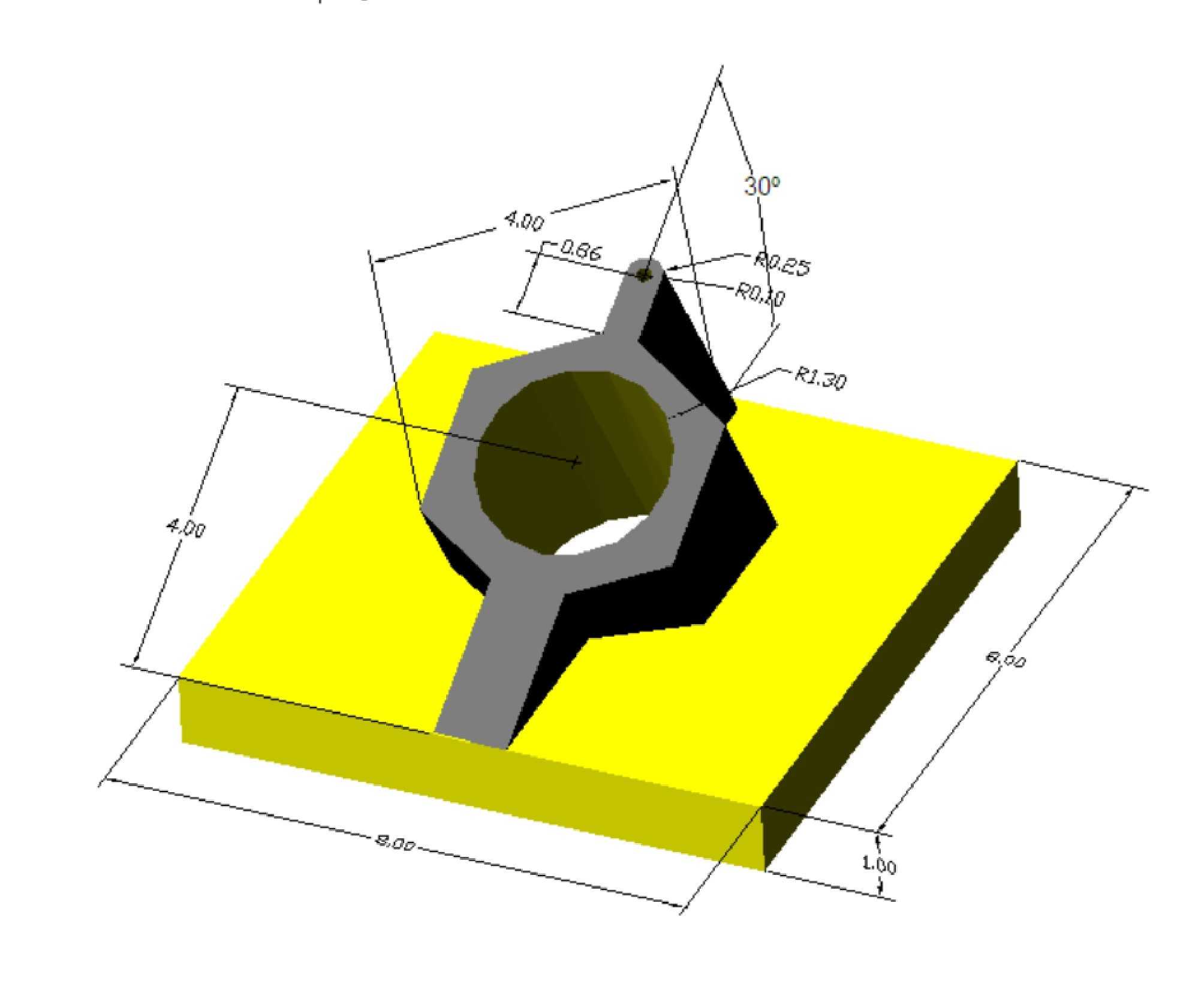

　　避免出现圆角过大导致特征失真或者过小无法起到工艺优化作用的问题。尺寸设计上，方形基座的长宽尺寸保持一致，属于对称类结构，建模时可利用对称约束减少草图约束数量，也能保证后续安装时的互换性，凸台高度高于支耳厚度，保证中心通孔的配合长度满足定位精度要求，支耳的延伸长度控制在基座轮廓范围内，不会额外增加安装占用空间，整体结构没有复杂的曲面特征，所有特征均为规则的拉伸与切除组合，非常适合刚接触三维建模的设计人员练习特征顺序规划、草图约束添加、基准面选择等基础技能，通过对这类典型结构的反复练习，能够快速建立机械零件的建模逻辑，理解零件结构与加工工艺、安装需求之间的关联，避免出现建模完成后无法加工、无法安装的常见问题。在实际的设备改造、小型工装制作场景中，这类结构也可以直接作为功能件使用，根据实际使用场景调整基座尺寸、凸台孔径、支耳孔位参数即可快速适配不同的安装需求，不需要重新做整体构型设计，能够大幅缩短非标设计的周期。
