工业级同轴式双输出齿轮箱结构设计

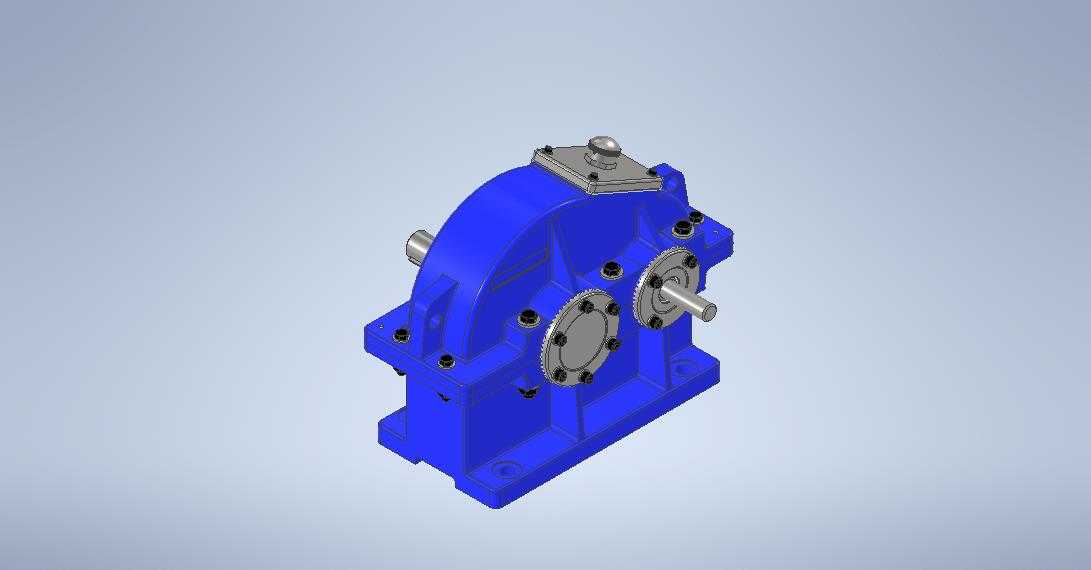

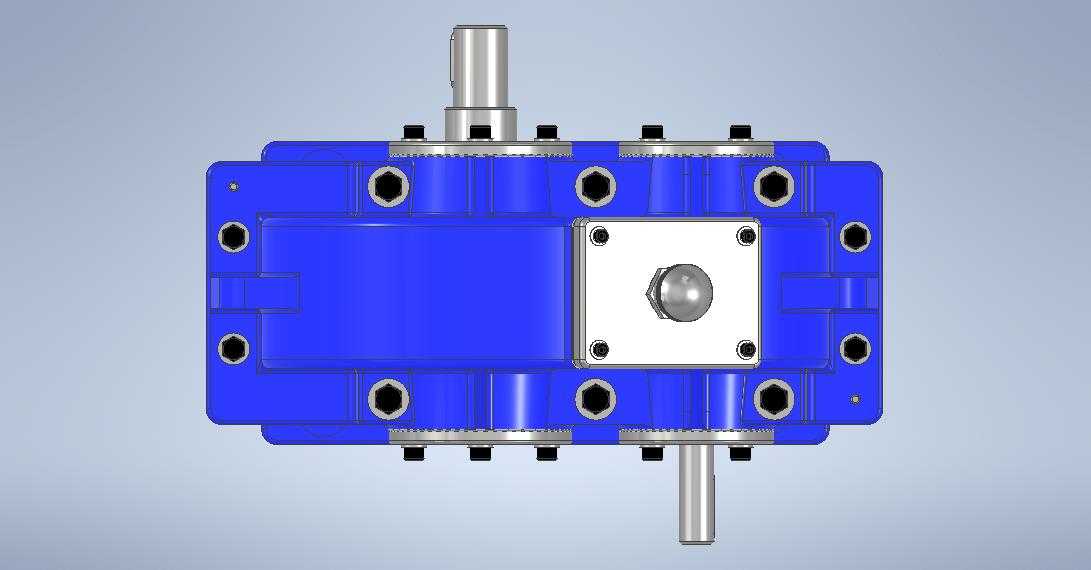

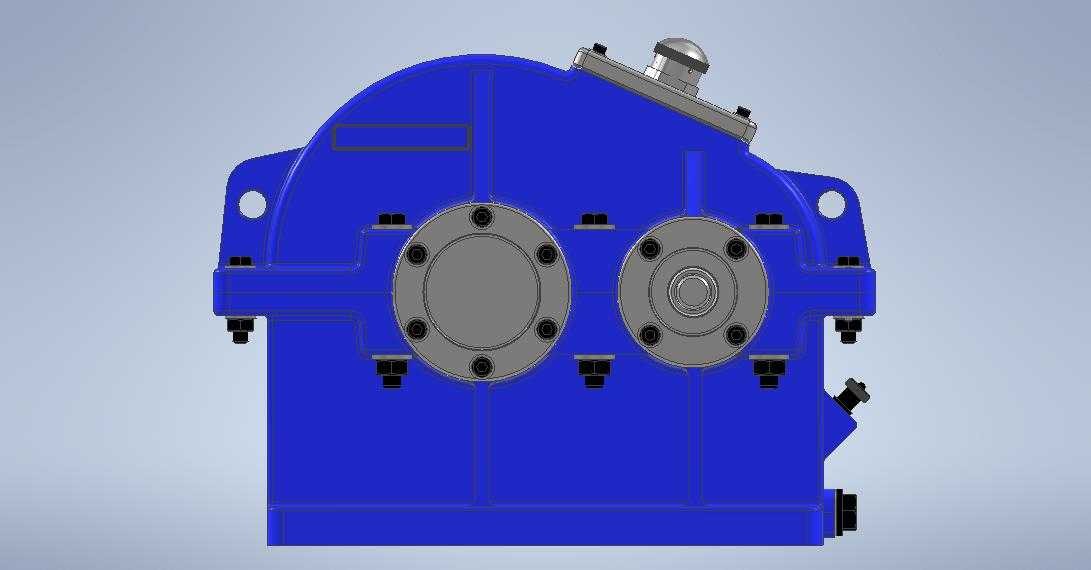

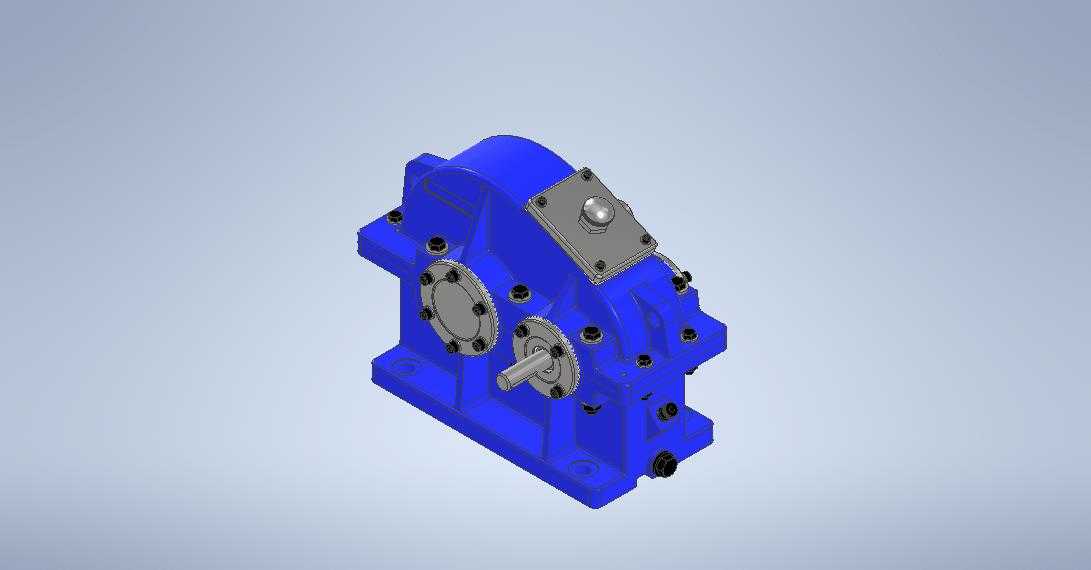

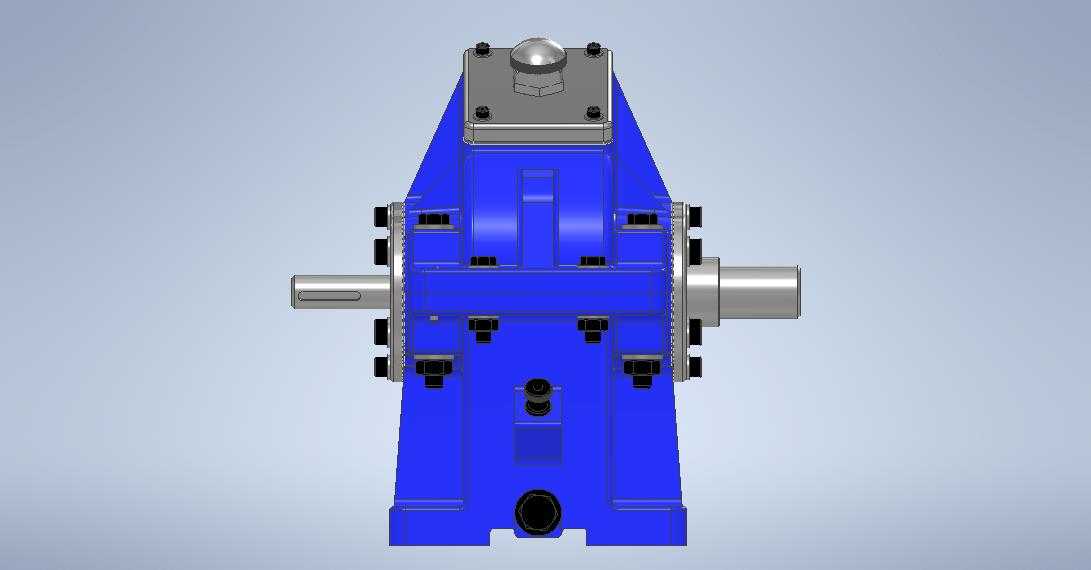

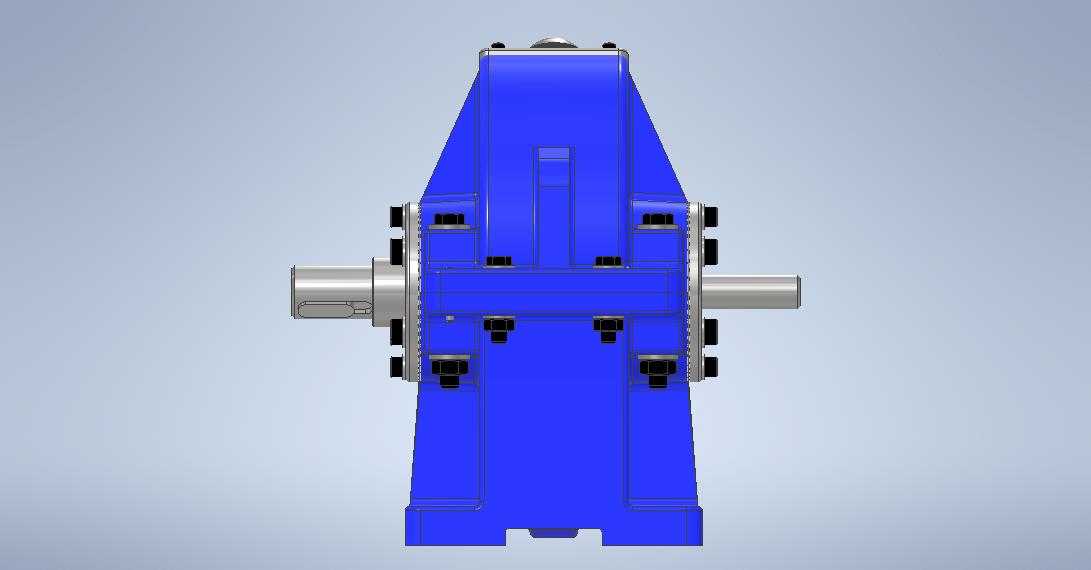

　　这款齿轮箱作为工业传动系统的核心部件，主要应用在需要匹配转速、传递转矩的工况场景中，常见于输送线驱动单元、中小型机床进给机构、轻工生产设备的动力端，能够将原动机输出的高转速低转矩动力，通过内部齿轮副的啮合传动转换为低转速大转矩输出，适配不同负载端的运行需求。从结构设计来看，箱体采用上下剖分式的铸造壳体结构，主体外壳做了加厚加强筋设计，既可以承受齿轮啮合过程中产生的径向与轴向载荷，也能为内部传动部件提供封闭的润滑空间，避免外界粉尘、水汽侵入齿轮啮合区域，延长传动组件的使用寿命。箱体正面布置两个平行的输出轴端，轴端采用法兰式安装接口，配套的端盖通过圆周均布的螺栓紧固在箱体上，端盖与轴的配合位置预留了密封件安装槽，

　　可根据使用场景选配骨架油封或者迷宫密封结构，防止箱体内的润滑油泄漏。箱体顶部设置了通气帽组件，能够平衡箱体内外的气压差，避免设备长时间运行后内部温度升高、气压增大导致的密封件渗漏问题，同时顶部也预留了注油口位置，方便日常维护时补充润滑油。箱体两侧的吊耳结构采用一体化铸造成型，能够满足整台设备吊装转运的承重需求，侧面下部设置了油位观察与放油接口，不用拆解箱体就能掌握内部润滑油的存量，换油时也可以快速排空废油。设计过程中优先考虑了安装适配性，箱体背部的安装基面做了铣削精加工，保证安装平面的平面度误差控制在机械设计手册要求的范围内，安装孔的位置公差按照IT7级精度设定，能够直接适配标准的安装底座，不需要额外做适配加工。

　　内部齿轮副采用斜齿圆柱齿轮搭配的传动方案，相比直齿传动啮合重合度更高，运行过程中的冲击与噪声更小，传动平稳性更优，能够承受更大的瞬时过载载荷。轴系部件采用深沟球轴承与圆锥滚子轴承搭配的支撑方案，靠近齿轮啮合端的轴承主要承受径向载荷，轴端位置的轴承同时承受径向与轴向载荷，轴承的安装位置预留了调整垫片的空间，装配时可以通过调整垫片厚度来控制齿轮的侧隙，保证齿轮啮合处于最佳状态。从安装边界来看，这款齿轮箱的轴向尺寸与径向尺寸都做了紧凑化设计，两个输出轴的中心距按照标准传动比系列设定，能够直接替换同规格的传统齿轮箱产品，不需要对原有设备的安装基座做大规模改动。箱体的壁厚按照铸造工艺要求做了均匀化处理，避免壁厚差异过大导致的铸造缺陷，

　　所有的棱边位置都做了铸造圆角处理，既可以降低应力集中的风险，也能提升铸造过程中的成品率。在实际选型应用中，这款齿轮箱可以匹配不同功率的原动机，通过更换内部不同齿数的齿轮副，就能实现不同的传动比输出，覆盖常用的工业传动转速区间。箱体外部的连接螺栓全部采用内六角圆柱头螺钉，外露的螺栓头不会超出箱体的外轮廓，避免安装过程中与周边部件产生干涉。轴伸端的法兰接口采用标准止口定位，安装配套的传动轮或者联轴器时能够保证同轴度要求，减少轴系运行过程中的偏载问题。润滑方式采用油浴式润滑，齿轮下部浸入润滑油中，运行过程中齿轮带起的润滑油可以飞溅到轴承与其他啮合齿面，不需要额外配置强制润滑系统，降低了配套设备的复杂度，也减少了日常维护的工作量。箱体的结合面位置加工有密封槽，装配时涂覆密封胶即可实现可靠密封，不会出现渗油问题。整体结构没有多余的冗余设计，所有的外部结构都服务于安装、维护、运行的实际需求，没有为了外观做不必要的异形结构，既降低了铸造加工的难度，也提升了设备运行的可靠性。
