CA6140车床配套传动直齿轮结构

　　这款直齿圆柱齿轮是CA6140普通车床主轴箱进给传动链中的核心传动零件，在车床的切削动力传递路径中承担转速匹配、扭矩传递的关键作用，日常车削作业中，主轴箱内多组齿轮啮合完成不同转速档位的切换，该齿轮所在的传动副负责将主轴输出的恒定转速按照固定传动比传递给进给机构，保证车削螺纹、外圆、端面工序时进给量与主轴转速保持严格的运动匹配，避免出现乱牙、进给不均导致的工件表面粗糙度超差问题。

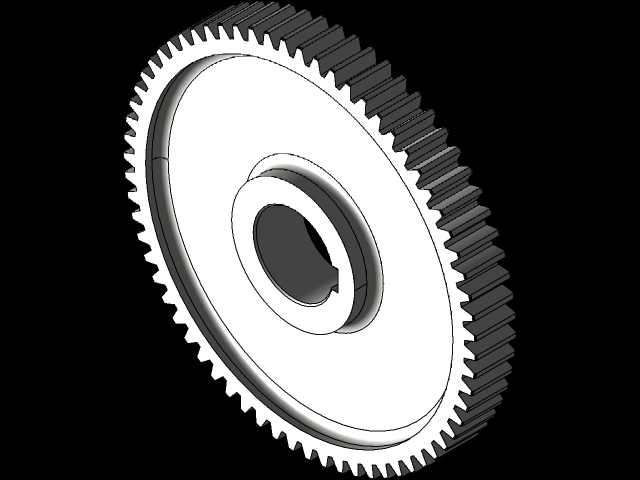

　　从结构设计来看，齿轮采用单辐板整体式结构，轮缘部分加工有标准渐开线直齿齿形，齿向与齿轮轴线完全平行，啮合过程中无轴向分力，支撑轴承无需额外承受轴向载荷，能简化主轴箱内的支撑结构布局；中心轮毂部分加工有带键槽的通孔，安装时通过平键与传动轴实现周向固定，传递扭矩的同时保证齿轮与轴的同轴度，键槽的位置与尺寸按照轴径的标准配合公差设计，装配时无需额外修配即可完成定位；轮毂与轮缘之间的辐板采用等厚度设计，在保证整体结构刚度的前提下尽可能降低零件自重，减少齿轮高速旋转时的转动惯量，降低车床启停、换挡过程中的传动冲击。

　　齿形参数设计上，该齿轮采用标准模数、压力角的渐开线齿形，齿顶高系数、顶隙系数均符合通用机械传动标准，啮合时重合度满足连续传动要求，传动过程平稳无卡滞，齿面接触应力、齿根弯曲应力均经过强度校核，能承受车床满负荷切削时的冲击载荷，即使是断续切削工况下也不会出现断齿、齿面过度磨损的问题。齿轮的端面加工有退刀槽结构，满足滚齿、插齿加工时的刀具退刀需求，同时也能减少热处理过程中的应力集中，降低齿轮淬火后的变形量。

　　实际安装适配场景中，该齿轮的安装边界完全匹配CA6140车床主轴箱内的对应安装轴位，轴向定位通过轴肩与孔用弹性挡圈完成，装配后齿轮的端面跳动、径向跳动公差均满足机床主轴箱的装配精度要求，啮合侧隙控制在合理范围内，既不会因为侧隙过大导致传动换向时出现空程误差，影响螺纹加工的螺距精度，也不会因为侧隙过小导致齿轮运转时出现卡滞、发热咬死的问题。

　　在日常机床维修与备件替换场景中，这款齿轮的结构尺寸完全匹配原厂CA6140车床的备件尺寸，无需对主轴箱内的相邻零件、安装位置进行二次加工即可直接替换安装，替换后能快速恢复车床的进给传动精度，解决因齿轮齿面磨损、断齿导致的进给异响、进给量不准、车削螺纹乱牙等常见故障。齿轮的材料选用常规中碳结构钢，经过调质、齿面高频淬火处理后，齿面硬度满足长期传动的耐磨要求，芯部保持足够的韧性，能承受切削过程中的冲击载荷，正常润滑条件下使用寿命能满足机床长期三班倒作业的使用需求。

　　从建模逻辑来看，该三维模型完全按照实际加工尺寸构建，齿形部分通过渐开线方程精确生成，键槽、辐板、轮毂的尺寸均与实际零件一致，可直接用于机床维修的备件加工参考、主轴箱传动机构的装配仿真、机床拆装教学的演示模型，也可作为普通车床传动系统设计的参考案例，帮助结构设计人员理解普通车床主轴箱的齿轮传动布局、零件配合关系。建模过程中对齿根过渡曲线、退刀槽、倒角等工艺结构都做了完整还原，没有忽略加工工艺对应的细节结构，避免了建模时只做简化外形导致的加工参考误差，能直接对接数控加工编程流程，减少建模到加工的二次修正工作量。
