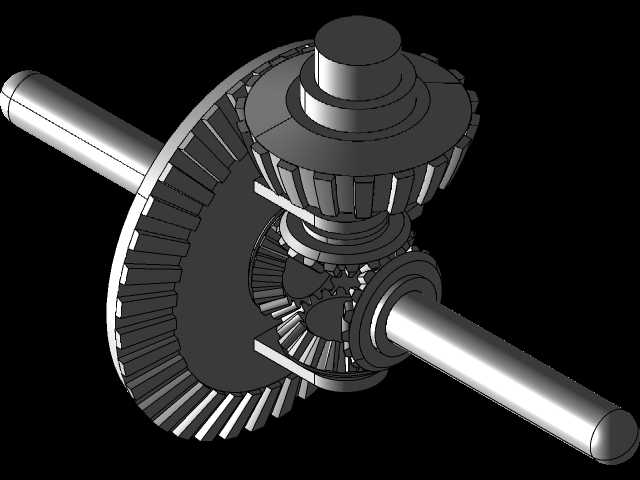

在前置后驱、四驱车型的底盘传动链路中,差速器是连接主减速器与两侧驱动轮的核心传动部件,日常行驶过程中,车辆转弯、经过起伏路面时两侧驱动轮的滚动半径、行驶轨迹长度存在天然差值,若没有差速结构做转速补偿,轮胎会出现滑磨、传动系统憋劲的问题,轻则加剧轮胎异常磨损,重则导致半轴、齿轮件过载崩齿,直接影响行车安全与传动件使用寿命。这套差速器结构采用对称式锥齿轮布局,核心包含主减速从动锥齿轮、差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及贯通式半轴输出轴,主减速从动锥齿轮通过螺栓与差速器壳体刚性连接,动力从主减速主动轮输入后,会带动整个差速器壳体绕半轴轴线做公转,十字行星齿轮轴固定在差速器壳体的安装槽内,
行星锥齿轮空套在十字轴的四个轴颈上,同时与两侧的半轴锥齿轮保持常啮合状态。直线行驶工况下,两侧驱动轮受到的地面行驶阻力基本一致,此时行星锥齿轮不会绕自身轴颈自转,仅随差速器壳体一同公转,相当于将差速器壳体、行星齿轮、半轴齿轮锁为一个刚性整体,动力等比例分配给两侧半轴,驱动车辆直线行进;当车辆转弯或单侧车轮遇到湿滑、低附着路面时,两侧半轴齿轮受到的阻力矩出现差值,行星锥齿轮会在随壳体公转的同时,绕十字轴轴颈产生自转,通过锥齿轮的啮合传动自动调整两侧半轴的输出转速,让外侧车轮转速高于内侧车轮、高附着侧车轮获得更大扭矩,既保证车辆平顺过弯,也能避免轮胎滑磨与传动件过载。从设计边界来看,
这套结构的安装基准以差速器壳体两端的轴承安装位为定位基准,主减速从动锥齿轮的分度圆直径决定了主减速比的匹配范围,半轴采用花键与半轴锥齿轮内孔连接,花键参数需匹配对应车型的半轴规格,十字行星齿轮轴的轴颈直径、行星齿轮与半轴齿轮的啮合间隙是装配时的核心调整项,间隙过大会导致传动冲击、异响,间隙过小则会出现润滑不足、齿轮烧蚀的问题。差速器壳体上预留有润滑油道开孔,工作时齿轮飞溅的润滑油可通过开孔进入壳体内部,润滑行星齿轮、十字轴、半轴齿轮的啮合面与配合面,降低长期运转的磨损速率。在实际建模过程中,锥齿轮的齿形参数是建模核心,需要结合主减速比、额定输出扭矩匹配模数、压力角、螺旋角、分度圆锥角等参数,保证齿面啮合接触区处于齿面中部,
避免偏载导致的齿面点蚀、断齿问题;差速器壳体的壁厚需要根据额定传递扭矩做强度校核,螺栓连接孔的位置度需要严格控制,保证主减速从动锥齿轮安装后的端面跳动量在允许范围内,避免运转时出现动不平衡、引发后桥异响。这套结构的输出轴为贯通式设计,两侧半轴从差速器壳体两端穿出,轴端的支撑位需要匹配后桥壳体内的轴承规格,安装时需要保证两侧半轴的同轴度,避免运转时出现半轴弯曲、油封漏油的问题。对于结构设计从业者而言,这套差速器模型可作为底盘传动结构设计的参考样本,建模时可通过参数化调整齿轮模数、齿宽、壳体尺寸,匹配不同吨位、不同动力参数的车型需求,也可基于这套基础结构拓展防滑差速器、差速锁等衍生结构的设计,在保证传动可靠性的前提下,优化结构重量、减少不必要的材料冗余,平衡强度与轻量化需求。
