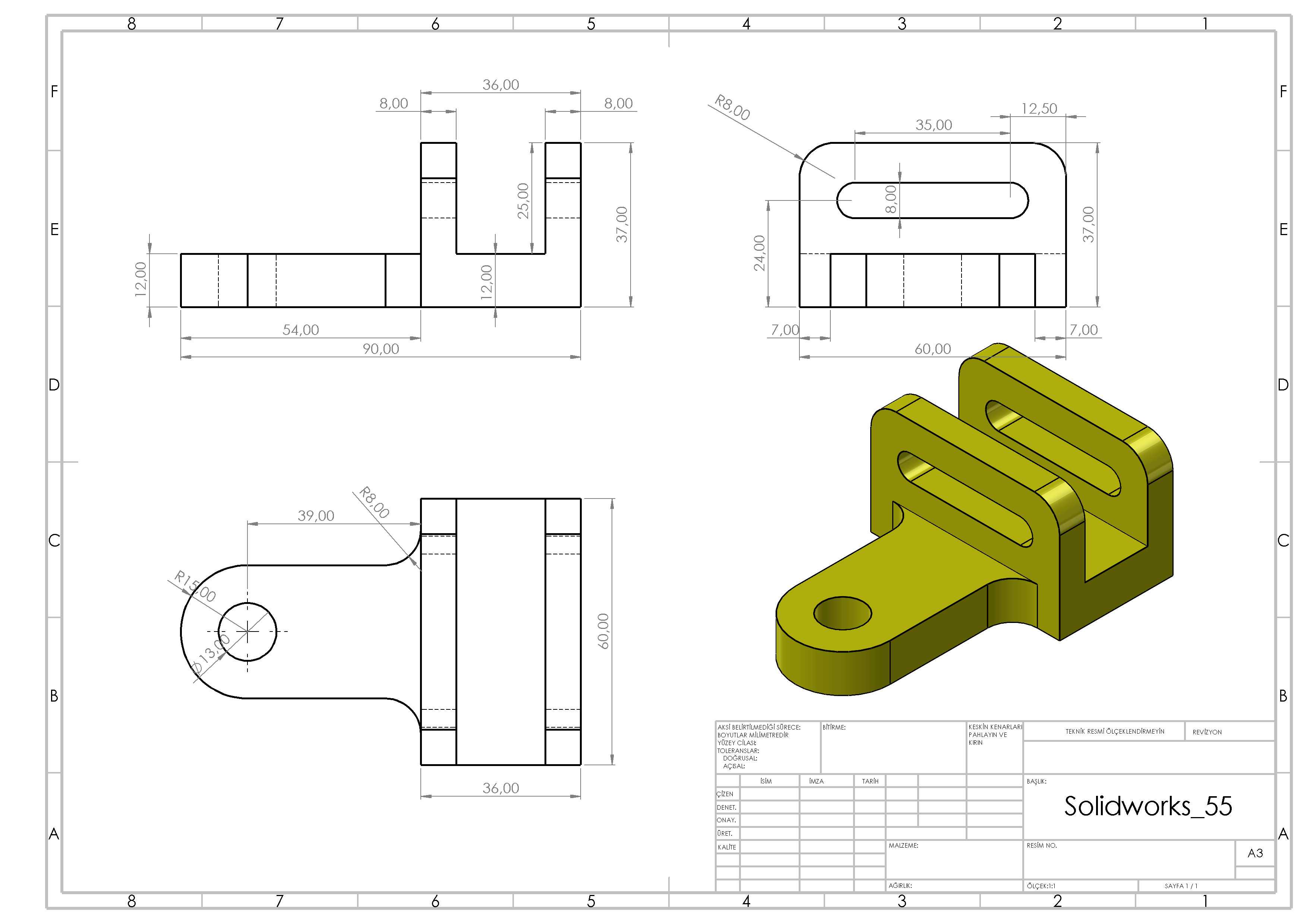

双槽带孔铰接连接支座结构设计

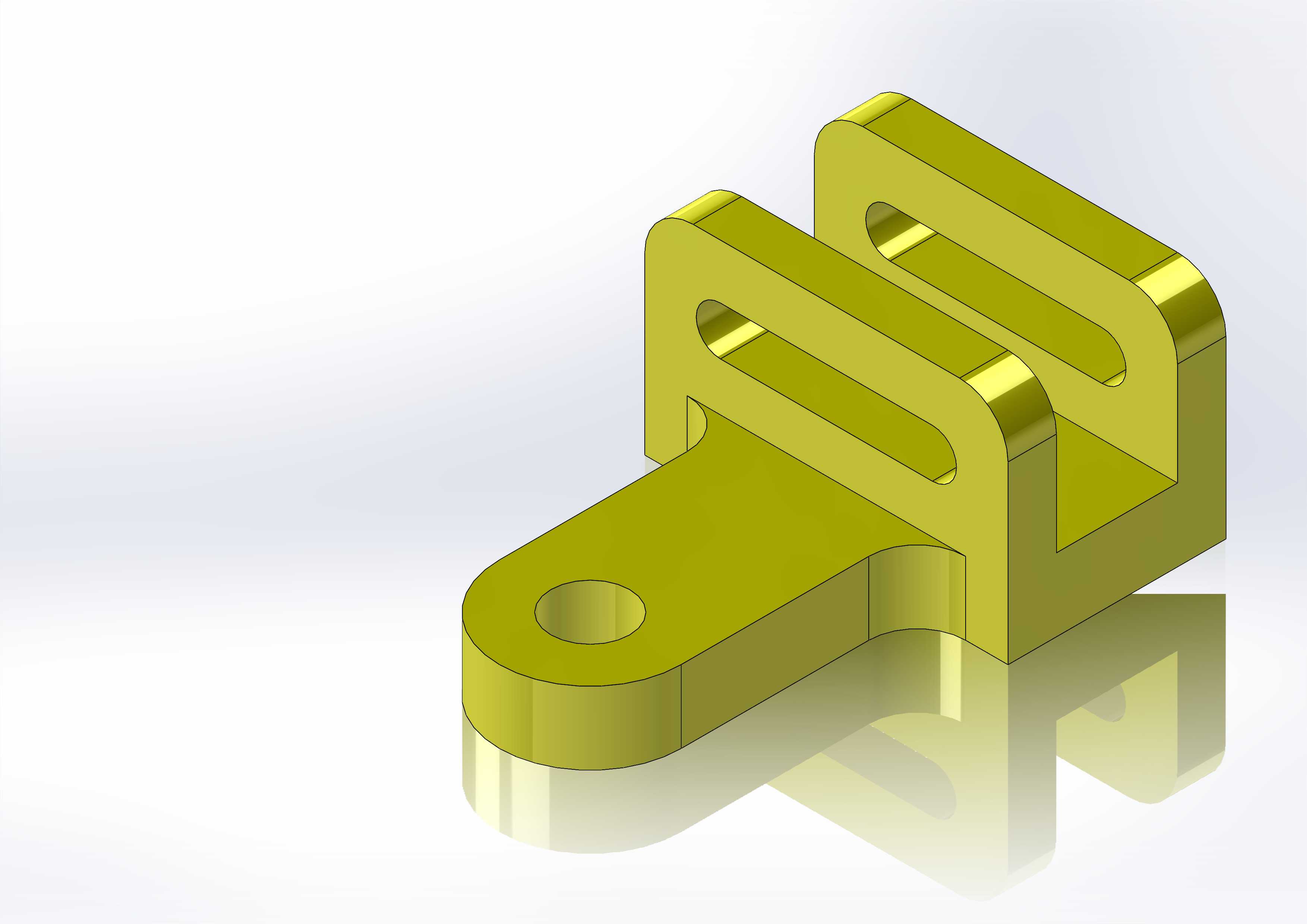

　　这类双槽带孔铰接支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里应用十分普遍，核心作用是实现两个运动构件之间的铰接传动，同时承担径向载荷与小幅摆动工况下的支撑力，避免构件直接铰接出现的应力集中、磨损过快问题。从结构设计逻辑来看，整个构件分为安装固定段与铰接传动段两个功能区，底部带单圆孔的平板段是安装基准面，这个圆孔用于穿装固定螺栓，可将整个支座锁固在设备的安装基板、机架型材或者移动滑台上，平板段的厚度经过载荷校核，能够承受铰接部位传递的横向剪切力，不会在长期交变载荷下出现板面翘曲变形。上部的双平行立板构成铰接槽结构，两个立板上对称开设长条形通槽，而非传统的圆形铰接孔，这个设计是整个构件的核心功能点：长槽允许铰接销轴在槽内有一定的滑移行程，既可以补偿安装过程中出现的位置度误差，也能在机构运动过程中提供小幅的位移余量，避免机构运动卡滞，同时双立板的对称结构相比单耳铰接结构，受力更加均衡，铰接销轴的受力状态从悬臂受力变为简支受力，大幅降低销轴的弯曲应力，提升整个铰接副的使用寿命。

　　从安装边界来看，设计时需要重点控制几个关键尺寸：首先是底部安装孔的中心到双立板内侧端面的距离，这个尺寸决定了铰接构件摆动时的最小安全间隙，避免运动过程中铰接的连杆与安装基面发生碰撞干涉；其次是双立板之间的槽宽尺寸，需要与配套铰接的连杆端部厚度保持合理的间隙配合，间隙控制在0.1-0.2mm区间，既保证连杆能够在槽内灵活摆动，又不会因为间隙过大出现晃动冲击；再者是立板上长槽的长度与宽度尺寸，槽宽需要与铰接销轴的直径匹配，采用H8/f7的间隙配合保证销轴滑动顺畅，槽的长度则根据机构需要的滑移补偿量确定，同时要保证槽端到立板顶端的壁厚满足强度要求，避免受拉时出现立板端部崩裂的问题。

　　实际选型应用时，这类支座通常采用45号钢或者Q235钢加工制作，表面做镀锌或者发黑处理提升防锈能力，部分重载工况下还会在长槽内壁镶嵌耐磨铜套，降低销轴滑动时的磨损量，延长维护周期。设计建模过程中，需要重点处理立板与底板连接位置的圆角过渡，避免直角连接处出现应力集中，尤其是在承受冲击载荷的工况下，圆角半径不能小于3mm，否则长期交变载荷作用下容易在连接位置萌生疲劳裂纹。另外整个构件的安装基面需要保证平面度要求，平面度公差控制在0.05mm以内，避免安装后支座出现倾斜，导致铰接槽的平行度超差，加剧销轴与槽壁的偏磨问题。双立板的平行度公差同样需要严格控制，两个立板的相对面平行度不超过0.03mm，否则会导致铰接销轴安装后出现卡滞，滑动阻力大幅上升，甚至出现别劲断轴的问题。

　　在具体的设备应用场景里，这类支座常被用在小型气动摆杆机构、物料分拣装置的拨杆连接、工装夹具的快速压紧臂铰接位置，相比传统的固定式铰接座，带长槽的滑移铰接结构能够降低零件加工的精度要求，减少装配时的修配工作量，同时能够补偿设备运行过程中因为温度变化、构件受力变形带来的位置偏移，提升整个机构的运行可靠性。建模时需要注意长槽两端的圆弧处理，圆弧半径与槽宽的一半保持一致，避免加工时出现清根问题，同时立板的外侧边缘做小倒角处理，去除加工毛刺，避免装配时划伤操作人员。整个构件的外形没有多余的冗余结构，在保证结构强度的前提下尽可能减少材料用量，降低零件自重，适合在轻量化要求较高的移动设备、小型自动化装置上使用。
