CA6140车床用带法兰衬套结构设计

　　该带法兰衬套类零件是CA6140普通车床主轴箱、进给箱内部传动系统的关键配套支撑构件，主要用于回转传动轴系的径向支撑定位，在实际机床运行过程中承担轴类零件的径向载荷传递、摩擦副磨损隔离、轴系同轴度保障的核心作用。在普通车床的长期重载切削、频繁正反转切换的工况下，这类衬套零件能够有效避免传动轴与箱体安装孔的直接接触磨损，当衬套摩擦面出现正常磨损超差后，仅需更换衬套即可完成维修，大幅降低箱体类大型基础件的损耗成本，缩短设备维修周期。

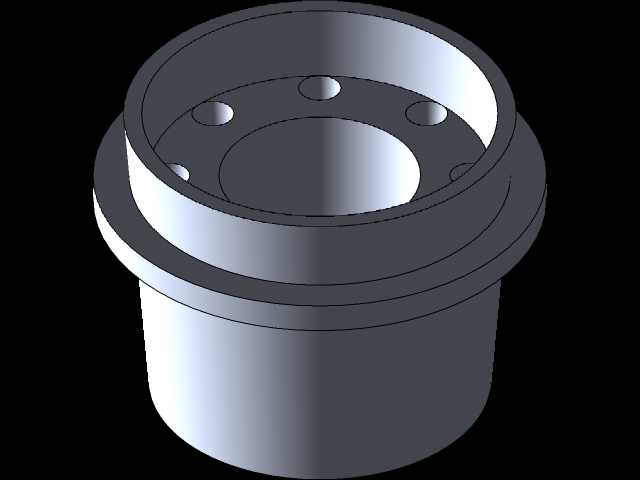

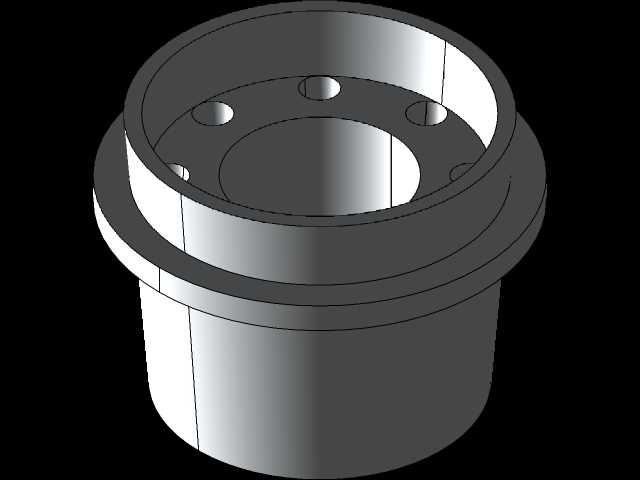

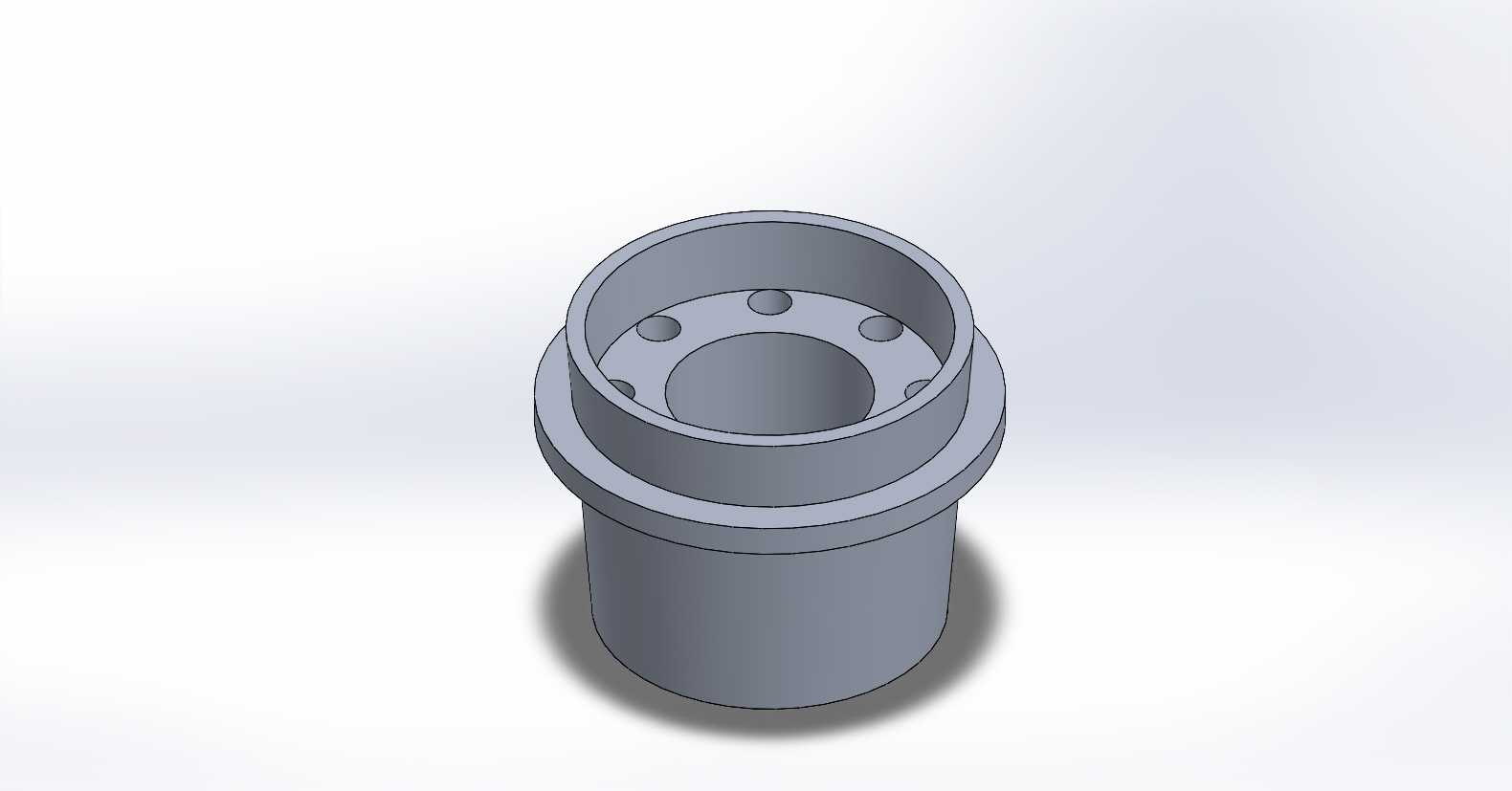

　　从结构设计逻辑来看，该零件采用一体式带台肩法兰的结构形式，法兰端的环形端面可在安装时与箱体安装孔的止口端面完全贴合，实现轴向定位，防止衬套在轴系运转过程中出现轴向窜动，同时法兰端面上均匀分布的6个小孔为润滑油通孔，可将箱体内部飞溅的润滑油引导至衬套与传动轴的配合摩擦面，形成稳定的润滑油膜，降低运转过程中的摩擦系数，减少摩擦发热带来的零件热变形，延长零件使用寿命。衬套主体为等壁厚圆筒结构，内孔为主要工作配合面，加工时需严格保证内孔的圆柱度、表面粗糙度要求，与传动轴的配合间隙需控制在合理公差范围内，间隙过小会导致润滑脂无法进入摩擦面出现干磨烧蚀，间隙过大则会引发轴系跳动，影响车床加工时的回转精度，进而导致加工工件出现圆度超差、表面粗糙度不达标的问题。

　　在安装边界与尺寸适配方面，该衬套的法兰外径需与箱体安装孔的止口尺寸采用过渡配合，衬套主体外圆与箱体安装孔采用过盈配合，安装时可采用冷压或温差装配的方式压入箱体孔内，避免装配后出现衬套随轴转动的打滑问题。设计过程中需重点校核衬套的壁厚强度，在CA6140车床最大切削载荷工况下，衬套所承受的径向挤压力不得超过材料的许用挤压应力，通常这类衬套会采用锡青铜或者高耐磨铸铁作为毛坯材料，兼顾耐磨性能与减震性能，适配车床运转过程中的冲击载荷。

　　在实际建模过程中，需重点保证各配合面的形位公差标注合理性，法兰端面与衬套内孔轴线的垂直度公差需控制在0.02mm以内，避免安装后轴系出现偏斜；内孔与外圆的同轴度公差需控制在0.015mm以内，保证装配后轴系的回转中心与箱体安装孔中心重合。润滑油孔的位置需均匀分布在法兰端面的同一圆周上，孔口需做倒角处理，避免装配时刮伤箱体止口端面，同时倒角结构也可起到存油作用，在设备启动瞬间润滑油未充分到达摩擦面时提供临时润滑。

　　这类衬套零件除了应用在CA6140车床之外，同结构形式的衬套也可经过尺寸适配后应用在其他普通车床、铣床、钻床等通用金属切削机床的传动箱体内，是机床传动系统中应用范围极广的一类易损支撑零件。在进行设备维修更换时，需注意核对衬套的总长、法兰厚度、内外径尺寸以及油孔位置，避免出现尺寸不匹配导致的装配失败问题；装配前需彻底清理箱体安装孔内的铁屑、油污等杂质，装配后需手动盘车检查轴系转动是否顺畅，无卡滞、异响问题后方可进行空载试运转，试运转过程中需检查衬套位置的温升情况，若温升超过允许范围需及时停机检查配合间隙是否合理。
