CA6140车床用十字轴式万向传动接头结构

　　在普通卧式车床的进给传动链布局中，主轴箱输出端与进给箱输入轴往往存在空间轴线偏移，尤其是CA6140这类经典机型在长期使用后，床身导轨磨损、箱体安装面修刮会导致两轴同轴度出现0.5°到3°的偏角，这时候刚性联轴器无法补偿偏移量，强行装配会导致轴端轴承承受额外径向载荷，轻则出现进给爬行、车削端面振纹，重则造成输入轴断裂、齿轮打齿，而十字轴式万向节正是针对这类有角向偏移的两轴传动场景设计的核心连接件。

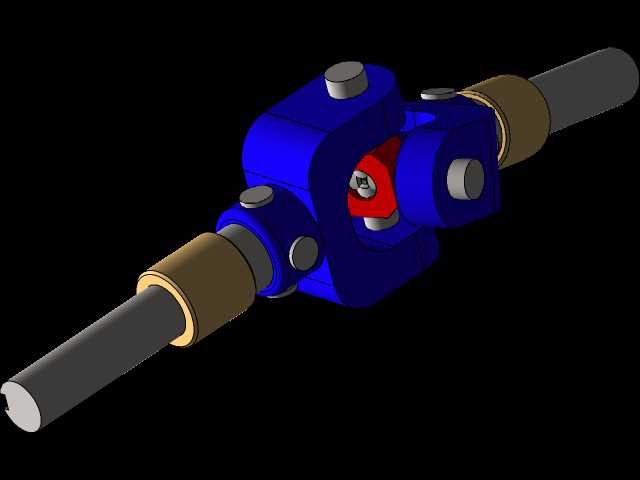

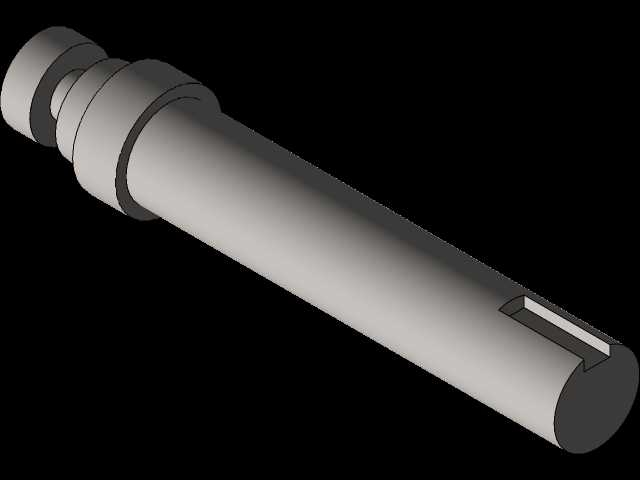

　　这个万向节的核心功能是在两轴存在固定或动态角向偏移的工况下，持续稳定传递旋转扭矩，不会因为轴线不共线出现传动卡滞或附加载荷激增的问题。从结构上看，它采用双万向节叉配合十字销的经典布局，两个叉形接头分别通过圆柱销与中间十字轴连接，十字轴的四个轴颈分别嵌入两个万向节叉的销孔内，每个铰接位置都预留了合理的配合间隙，既保证铰接转动灵活无卡滞，又避免间隙过大导致传动反向空程量超标。两端的轴头采用阶梯轴设计，与被连接轴的配合段选用过渡配合公差，轴端预留了紧定螺钉平面，装配时可以通过紧定螺钉实现轴向定位，防止传动过程中轴头脱出，轴套部分采用铜基衬套镶嵌在万向节叉的轴孔内，既降低铰接面的磨损速率，也能在长期使用后单独更换衬套，降低维护成本。

　　设计这类万向节的时候，首先要核算额定传递扭矩是否匹配CA6140车床进给链的最大输出扭矩，进给传动链的最大扭矩通常出现在大螺距螺纹车削、重载端面切削工况，因此十字轴的轴颈直径、万向节叉的叉臂厚度都要经过抗弯强度校核，避免过载时叉臂断裂或十字轴弯曲变形。其次要合理设置铰接副的配合公差，销与孔的间隙控制在0.02mm到0.05mm之间，间隙过小会导致润滑脂无法进入摩擦面，铰接位置快速磨损，间隙过大会导致传动精度下降，车削螺纹时出现螺距累积误差。另外还要考虑角向补偿范围，这款万向节的最大允许轴间夹角为5°，完全覆盖CA6140车床安装误差、床身变形带来的轴线偏移量，不需要额外调整箱体位置就能适配装配需求。

　　从安装边界来看，这款万向节的总长度适配CA6140主轴箱到进给箱的轴端间距，两端轴头直径与原机传动轴轴径完全匹配，装配时不需要对原有轴端、安装面做任何二次加工，直接替换原有的刚性联轴器即可完成安装。十字轴的铰接转动中心位于万向节的中点位置，装配时要保证两个万向节叉的中心平面共面，否则会出现传动转速波动，导致进给速度不均匀，影响工件加工表面质量。日常使用中，每半年需要通过十字轴上的注油孔加注锂基润滑脂，保证四个铰接面的润滑充足，避免干摩擦导致的磨损加剧，当铰接间隙超过0.1mm时，需要及时更换十字销或衬套，避免空程量过大影响进给精度。

　　不同于大扭矩传动用的重型万向节，这款适配车床进给链的万向节不需要设置花键伸缩结构，因为CA6140的主轴箱与进给箱都是固定安装在床身上，不存在轴向窜动的补偿需求，简化结构反而能提升传动刚性，减少传动间隙。万向节叉的外形采用圆弧过渡设计，避免尖角处的应力集中，同时也能防止高速旋转时尖角勾挂切屑或管线，提升设备运行的安全性。整体结构没有易损的弹性元件，全部采用金属构件，在车床切削液喷淋、金属切屑飞溅的工况下有更长的使用寿命，不会像弹性套柱销联轴器那样出现橡胶套老化、碎裂的问题，适配机床加工车间的复杂工作环境。
