蒸汽动力系统钢制飞轮结构设计

　　在往复式蒸汽动力系统的实际运行场景中，飞轮是保障动力输出平顺性的核心回转部件，这类钢制飞轮的设计直接决定了整套动力装置的运转稳定性，尤其在低速大扭矩的蒸汽动力工况下，飞轮的储能与稳速作用是其他部件无法替代的。不同于内燃机配套飞轮的设计逻辑，蒸汽发动机的做功行程存在更明显的脉冲特性，单缸蒸汽动力的扭矩输出波动幅度远高于同排量内燃机，因此飞轮的转动惯量匹配需要结合蒸汽缸的做功间隔角、曲轴额定转速区间、负载波动特性做针对性计算，不能直接套用通用飞轮的设计参数。

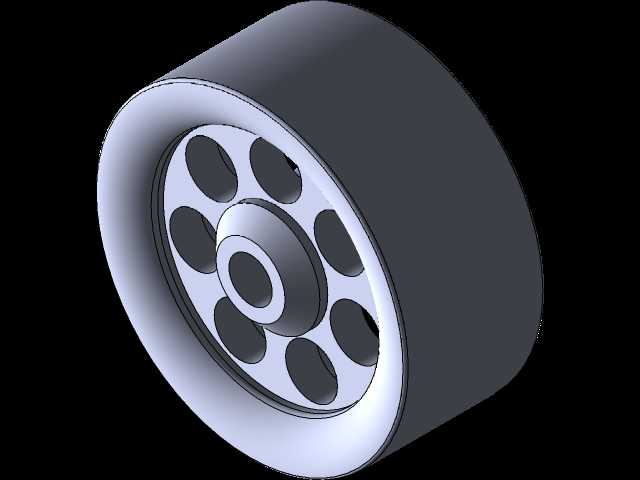

　　从结构设计层面来看，这款飞轮采用了轮缘厚腹板薄的经典回转结构，轮缘部分作为主要的质量集中区，承担了绝大部分转动惯量的贡献，腹板区域采用了周向均匀分布的镂空减重设计，八个圆形减重孔沿轮毂中心呈环形等距排布，在保证腹板结构强度的前提下，尽可能降低了飞轮的整体自重，同时减少了回转过程中的风阻损耗。轮毂部分采用阶梯式轴孔设计，轴孔与曲轴的配合段设置有足够的配合长度，能够传递蒸汽缸输出的最大扭矩而不发生压溃或滑移，轮毂与腹板的过渡区域设置了大尺寸圆角，避免应力集中导致的疲劳开裂，这一点在频繁启停的蒸汽动力工况下尤为重要，因为启停过程中飞轮承受的交变扭矩往往是额定工况的1.5倍以上。

　　在实际安装边界上，这类飞轮的轴向安装尺寸需要匹配曲轴输出端的轴伸长度，轮缘的外圆直径需要兼顾安装空间与转动惯量需求，通常在蒸汽发动机的机架设计阶段，就需要预留出飞轮的回转空间，保证飞轮运转时与机架、护罩之间保留足够的安全间隙，避免热态膨胀后发生剐蹭。飞轮的端面设置有与曲轴连接的螺栓孔位，孔位的位置度公差需要严格控制，否则安装后会出现动平衡超差问题，高速运转时引发整机振动，严重时甚至会导致曲轴轴承过早磨损。

　　从应用场景来看，这类钢制飞轮不仅适用于固定式蒸汽动力机组，在小型移动式蒸汽设备、蒸汽教学演示装置、复古蒸汽动力机械上也有广泛应用，不同应用场景下对飞轮的转动惯量要求存在明显差异：固定式发电机组配套的飞轮需要更大的转动惯量来保证发电频率的稳定性，而移动式蒸汽设备配套的飞轮则需要在满足稳速需求的前提下尽可能减重，降低整机的移动负载。设计过程中需要先根据工况计算出所需的最小转动惯量，再结合材料的密度、许用应力确定轮缘的厚度与宽度，之后通过有限元分析校核腹板与轮毂的连接强度，确保在最高额定转速下，飞轮的最大应力低于材料的屈服极限，同时预留足够的安全系数。

　　飞轮的材质选用碳素结构钢，相比铸铁飞轮，钢制飞轮的抗拉强度更高，可以承受更高的圆周线速度，在相同转动惯量需求下可以做得更薄，轴向尺寸更紧凑，不过钢制飞轮的加工成本相对更高，需要通过锻造毛坯来保证内部金属纤维的连续性，避免铸造缺陷带来的高速破裂风险。在加工工艺上，飞轮的轮缘外圆、轴孔、安装端面都需要在车床上一次装夹完成精加工，保证各形面的同轴度，减重孔的加工需要采用专用钻模保证周向位置精度，加工完成后还需要做动平衡校正，去除不平衡量，保证运转平稳性。

　　在动力传动过程中，飞轮除了稳速储能的作用外，往往还承担着动力输出的连接功能，部分结构会在飞轮端面集成离合器安装位或者带轮安装位，这就要求飞轮的端面跳动公差控制在极小的范围内，避免离合器结合时出现抖动或者带轮传动时出现皮带偏磨。设计时还需要考虑飞轮的拆装便利性，轮毂处通常会设置拆卸螺纹孔，方便后期维护时将飞轮从曲轴轴端顶出，避免硬敲硬撬损坏曲轴或飞轮本身的配合面。对于长期在潮湿环境下运行的蒸汽设备，飞轮的非配合表面还需要做防锈处理，避免锈蚀影响动平衡精度，同时也能延长部件的使用寿命。
