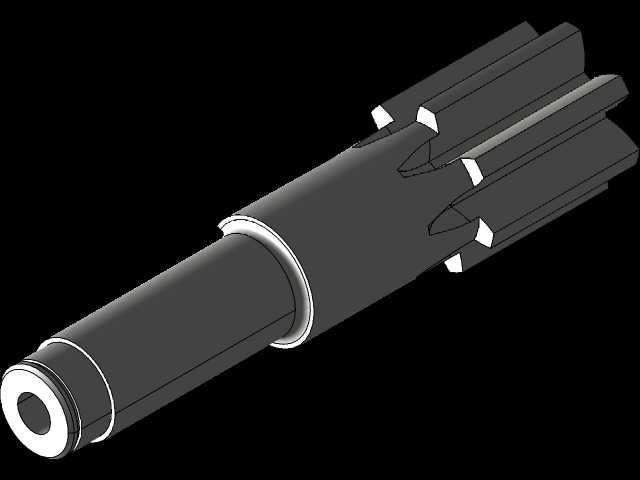

CA6140机床花键传动轴结构设计

　　在普通卧式车床的进给传动链与主轴传动系统中，花键轴是承担扭矩传递、滑移齿轮导向的核心承载零件，本次建模的CA6140车床配套花键传动轴，主要适配CA6140系列卧式车床主轴箱内的滑移齿轮变速机构，是机床实现多档转速切换、稳定传递切削扭矩的关键基础零件。从实际加工与装配场景来看，这类轴件长期处于交变载荷、频繁滑移摩擦的工况下，设计阶段首先要兼顾传动刚性与滑移顺畅性，轴身的外花键段采用渐开线齿形设计，相比矩形花键，渐开线齿根的应力集中系数更低，在承受重载切削时的齿根抗断裂能力更强，同时齿侧的对中性更好，能保证滑移齿轮在换挡移动时不会出现卡滞、偏磨的问题。轴的两端设置有阶梯轴颈，分别对应主轴箱内的深沟球轴承与推力轴承安装位，

　　轴颈的直径公差按照IT6级精度控制，表面粗糙度要求达到Ra0.8，保证轴承内圈压装后不会出现跑圈、偏心的问题，靠近轴端的位置设计有环形卡槽，用于安装孔用弹性挡圈，对轴承内圈进行轴向限位，避免机床正反转切换时轴承出现轴向窜动，影响主轴的回转精度。轴身中间的光轴段用于套装固定齿轮与隔套，隔套的端面与轴肩的垂直度公差控制在0.02mm以内，保证齿轮安装后端面跳动量符合装配要求，不会在高速转动时出现偏摆引发的振动噪声。花键段的有效长度根据滑移齿轮的换挡行程确定，齿侧的配合公差选用H7/g6间隙配合，既保证齿轮能够在花键上灵活滑动完成换挡，又不会因为间隙过大导致传动时出现冲击，齿面的硬度要求达到HRC48-53，通过高频淬火处理提升耐磨性，

　　延长零件在频繁换挡工况下的使用寿命。从安装边界来看，该轴的总长度适配CA6140车床主轴箱对应安装孔的中心距，两端轴颈的同轴度公差控制在0.015mm以内，装配时需要先将轴承加热至80-100摄氏度后热装到轴颈位置，再依次套装隔套、固定齿轮、花键滑移齿轮，最后装入主轴箱的轴承座孔内，通过端盖压紧轴承外圈完成轴向固定。在实际使用过程中，这类花键轴的常见失效形式包括花键齿面磨损、轴颈疲劳断裂、轴肩位置应力集中开裂，因此在建模阶段特意对轴肩过渡位置做了R2的圆角处理，避免直角过渡带来的应力集中，同时花键齿的齿根位置也保留了自然的过渡圆角，减少淬火时的裂纹萌生概率。不同于普通的光轴传动，花键轴的多齿承载结构能够传递更大的扭矩，

　　在CA6140车床满负荷切削45号钢工件时，主轴传递的最大扭矩可达1200N·m，该花键轴的安全系数按照2.5倍设计，能够完全覆盖机床的最大切削载荷，不会出现过载扭断的问题。另外轴端的中心孔设计为B型带护锥的中心孔，在轴类零件的外圆磨床加工工序中，能够作为定位基准保证各段轴颈的同轴度，同时护锥结构能够避免中心孔在零件转运、装配过程中被磕碰损伤，影响后续维修时的二次加工精度。在装配滑移齿轮时，需要在花键齿面涂抹极压锂基润滑脂，减少齿轮滑动时的摩擦阻力，同时在机床日常维护中，要定期检查主轴箱内的润滑油油位，保证花键段能够得到充分的飞溅润滑，避免齿面出现干摩擦导致的过早磨损。从结构优化的角度来看，该轴的内部设计有中心通孔，一方面能够减轻轴的整体重量，降低转动惯量，减少主轴启停时的惯性冲击，另一方面通孔可以作为润滑油的通道，将主轴箱内的润滑油引导到轴承位置，提升轴承的润滑效果，同时在加工长轴类零件时，中心通孔能够穿入拉杆，方便对轴类工件进行装夹固定。
