吉他调谐器蜗轮蜗杆传动结构复刻

　　这套复刻的吉他调谐器结构，核心采用蜗轮蜗杆啮合传动方案，是民谣吉他、古典吉他弦轴组件的核心功能单元，日常承担吉他琴弦张力调节、音高锁定的核心作用，是吉他出厂装配、售后维修替换环节的常用配件。从实际装配场景来看，这类调谐器多为单侧成组安装，六弦吉他对应六组同规格单元，分别固定在琴头两侧的安装孔位上，外露的弦轴杆穿过琴头开孔后，通过端面压片与琴弦端部固定，转动外露的调节旋钮即可带动蜗杆转动，进而驱动与弦轴同轴的蜗轮旋转，实现琴弦的卷绕收放，完成音高调整。

　　从结构设计逻辑来看，蜗轮蜗杆副的大传动比特性是这套结构的核心设计依据，单级传动即可实现15-20倍的减速比，调节旋钮转动多圈仅带动弦轴小角度转动，能够实现琴弦张力的精细微调，满足吉他调音时的精度要求；同时蜗轮蜗杆副具备反向自锁特性，只能由蜗杆端驱动蜗轮转动，琴弦张力反向作用在蜗轮上时无法驱动蜗杆回转，调准音高后无需额外锁止结构即可保持弦轴位置稳定，避免演奏过程中出现跑音问题，这也是这类调谐器区别于其他齿轮传动调音结构的核心优势。

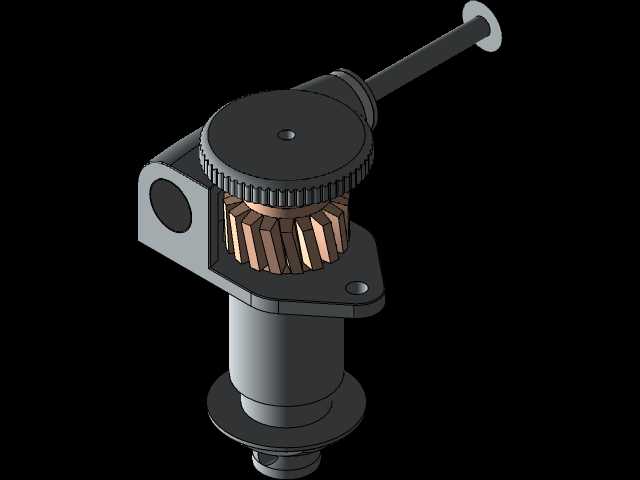

　　结构细节上，蜗杆部分与调节旋钮采用同轴一体式设计，杆部加工有连续的渐开线蜗杆齿面，齿形参数经过匹配设计，与蜗轮的斜齿面完全贴合，啮合间隙控制在0.02mm以内，既保证转动时无卡顿旷量，又避免间隙过大导致的调音滞后。蜗轮采用斜齿结构，齿向与蜗杆齿面螺旋角完全匹配，啮合接触面积占齿面总面积的70%以上，长期转动磨损均匀，不会出现局部齿面过度磨损导致的传动失效。蜗轮与下部的弦轴主体采用过盈配合加定位销的固定方式，保证扭矩传递过程中两者无相对转动，弦轴主体下部设计有环形定位轴肩，安装时与琴头内侧的衬套贴合，限制弦轴的轴向窜动，轴肩下方的卷弦柱设计有横向穿弦孔，琴弦端部穿入后转动弦轴即可将琴弦整齐卷绕在柱体上，卷弦柱表面做了滚花处理，增加与琴弦的摩擦力，避免琴弦张紧后出现打滑移位。

　　安装边界方面，这套调谐器的主体安装座为压铸成型的金属支架，支架上设计有两个定位安装孔，孔位间距与主流吉他琴头的标准安装孔距完全匹配，安装时通过两颗M2的紧固螺丝即可将整个单元固定在琴头表面，支架与琴头接触面设计有0.5mm的沉台，安装后可嵌入琴头表面的沉孔内，保证安装贴合无凸起。外露的调节旋钮端长度控制在18mm，旋钮直径12mm，表面做防滑纹理处理，手指拧动时施力方便不会打滑；弦轴穿过琴头的部分直径为6mm，适配市面上绝大多数量产吉他的琴头开孔尺寸，替换安装时无需额外扩孔或修配。蜗杆与支架的配合部位采用铜质衬套作为转动支撑，衬套与支架过盈配合，与蜗杆杆部间隙配合，长期转动磨损后仅需更换衬套即可修复，降低维护成本。

　　从实际使用的工况角度考虑，这套结构的所有转动部件都预留了润滑脂存储间隙，装配时在蜗轮蜗杆啮合面、衬套配合面填充低温阻尼润滑脂，既可以降低转动磨损，又能提供合适的转动阻尼感，调音时旋钮转动手感均匀不松垮，不会出现过紧拧不动或者过松一触即转的问题。支架的安装平面平面度控制在0.05mm以内，安装后不会因为贴合不严导致调谐器歪斜，保证弦轴与琴头表面垂直，卷弦时琴弦不会与琴头开孔边缘产生摩擦剐蹭，延长琴弦使用寿命。整个结构的外露金属件都做了哑光防锈处理，日常使用中手汗接触不会轻易氧化生锈，长期保持外观整洁与转动顺畅。
