逆变器远程双按键开关控制器结构设计

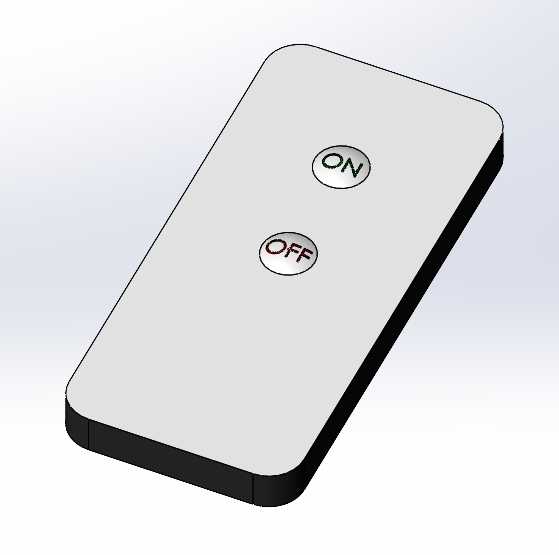

　　这款手持控制装置主要适配离网型逆变电源的远程操作场景，在户外供电、小型储能系统、应急电源配套等工况下，操作人员无需靠近主机柜体，即可在数米范围内完成电源输出的通断操作，避免了主机安装位置偏高、柜体封闭或操作空间狭窄时的操作不便问题，尤其适合车载逆变系统、家用后备电源、小型光伏储能站点的日常操作使用。装置整体采用圆角矩形的手持形态，外壳做了等半径的大圆角过渡处理，没有尖锐棱角，握持时贴合手掌轮廓，长时间手持操作也不会产生硌手的不适感，外壳边缘做了轻微的拔模斜度，适配注塑成型的工艺要求，上下壳的合模线设置在侧面厚度中心位置，既方便模具加工，也能减少合模错位带来的外观瑕疵。正面面板仅设置两个圆形物理按键，上方按键对应开机接通功能，

　　下方按键对应关机断开功能，按键表面做了凹印标识，即使在光线不足的操作环境下，操作人员也能通过触感快速区分两个按键的功能，避免误操作。按键采用下沉式安装设计，按键顶面略低于面板表面0.3mm左右，既可以避免装置放置在桌面、工具包内时被挤压误触发，也能减少按键边缘与外物剐蹭导致的标识磨损问题。两个按键的中心距经过反复调整，既保证单指操作时不会误触相邻按键，也不会因为间距过大导致单指切换操作时移动距离过长，适配大多数成年人的手指操作范围。装置内部预留了无线信号发射模块的安装空间，按键下方对应设置轻触开关的安装柱，PCB板通过壳体内部的定位柱与卡扣固定，不需要额外打螺丝即可完成装配，减少了装配工序与零件数量。

　　壳体侧面没有设置多余的接口与开孔，整体密封性能较好，可以应对日常使用中的灰尘泼溅、轻微潮气侵入的工况，适合户外、车间等相对复杂的使用环境。装置的整体厚度控制在12mm左右，长宽尺寸与常规卡片接近，可以轻松放入工作服口袋、工具包侧袋中，携带时不会占用过多空间，重量控制在50g以内，长时间手持也不会产生负重感。在安装边界方面，这款控制器不需要在被控主机上额外开设大尺寸安装孔，仅需在主机面板预留对应无线接收模块的安装位即可，接收模块尺寸与常规继电器模块接近，可以直接卡在主机内部的DIN导轨上，接线仅需连接电源输入端与控制输出端，不需要复杂的接线调试，与现有逆变电源的控制回路兼容性较强。在功能设计上，两个按键采用互锁逻辑设计，

　　按下开机键时控制回路接通，逆变器进入工作输出状态，按下关机键时控制回路断开，逆变器停止输出，按键触发时内置的信号发射模块会发送编码信号，只有配对的接收模块才能识别信号动作，避免同频段其他遥控设备的信号干扰，防止误触发导致的电源意外通断。面板下方预留了状态指示灯的安装位，后续可以根据需求增加信号发射状态、电源电量的指示功能，不需要改动壳体的整体模具结构，具备一定的拓展空间。壳体采用ABS工程塑料材质，表面做细晒纹处理，既可以提升握持时的摩擦力，减少手滑掉落的概率，也不容易残留指纹与划痕，日常使用中不需要刻意维护外观。在结构强度方面，壳体四个角的位置做了局部加厚处理，即使从1米左右的工作高度意外掉落到水泥地面，也不会出现壳体开裂、按键错位的问题，能够满足工业现场、户外作业的粗暴使用需求。
