CA6140车床配套从动滚筒传动结构

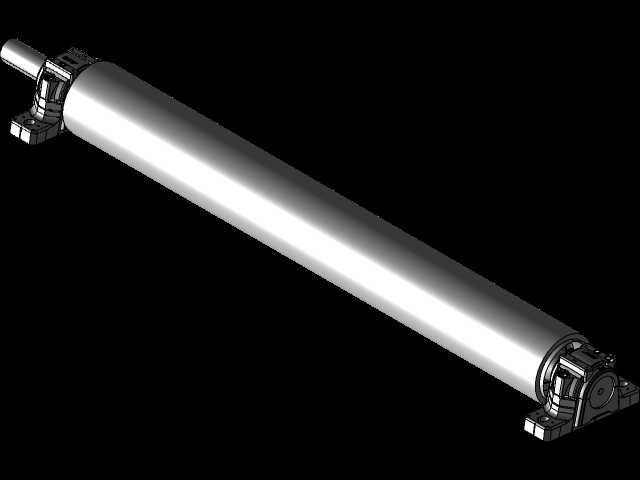

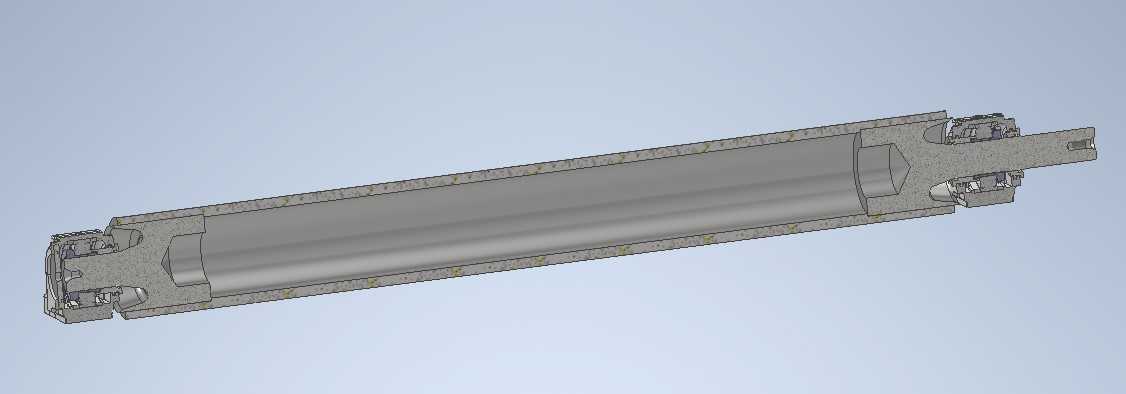

　　在普通卧式车床的物料输送配套单元中，从动滚筒作为被动传动的核心承载部件，承担着支撑输送载体、配合主动辊完成工件或料盘平稳传输的作用，这类部件常见于车床上下料辅助输送线、排屑输出机构以及工位间物料流转的配套辊道中，区别于主动驱动的辊筒，从动滚筒自身不配置动力输入结构，完全依靠输送面的摩擦力带动自身转动，因此其转动灵活性、同轴度以及安装后的支撑刚性，会直接影响整条输送线的运行平稳性。从结构设计来看，该从动滚筒采用两端带座轴承的支撑形式，辊体主体为等直径圆柱形金属筒体，表面做光滑精加工处理，避免运行过程中划伤输送皮带或者料盘接触面，两端的轴颈与辊体内腔采用过盈配合加焊接的固定方式，保证辊体与转轴的同轴度控制在合理公差范围内，

　　防止高速转动时出现径向跳动。两端配置的立式带座轴承座为剖分式安装结构，安装时可先将轴承座固定在输送线的机架安装面上，再将装配完成的辊筒整体卡入轴承座内，最后通过轴承压盖完成轴向固定，这种安装形式大幅降低了后期维护更换的难度，无需拆解整条输送线的机架结构即可完成辊筒的拆装更换。从安装边界来看，该滚筒的轴向总长度需要匹配对应输送线的机架内侧净宽，轴承座的安装孔位采用标准长圆孔设计，允许安装时沿输送线张紧方向做小幅位置调整，用来适配不同张紧度的输送皮带或者辊道间隙，辊体的直径选型匹配CA6140车床配套输送线的常规负载要求，可承载单段输送线上常规尺寸的轴类、盘类加工工件的重量，不会出现辊体弯曲变形的问题。在实际工况应用中，

　　这类从动滚筒的转动阻力主要来自两端轴承的摩擦阻尼，因此设计时选用了密封型深沟球轴承，既可以承受径向的承载压力，也能阻挡车床加工过程中产生的切屑、切削液飞溅进入轴承内部，延长部件的维护周期，避免出现卡滞、转动不畅的问题。辊体两端的轴伸台阶做了倒角处理，装配时可以顺利穿入轴承内圈，避免装配过程中刮伤轴承配合面影响装配精度。在建模逻辑上，该结构优先完成辊体主体的回转特征建模，再依次添加两端轴颈、轴承座、密封端盖、安装固定螺栓等细节特征，所有配合面的尺寸公差按照机械设计手册中对应配合等级选取，安装孔位的位置度公差满足现场安装的互换性要求，不需要二次修配即可完成装配。不同于输送线中的主动滚筒需要考虑键槽、动力输入接口的设计，

　　从动滚筒的结构更侧重转动平顺性与承载能力，辊体的壁厚根据承载需求做了合理匹配，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大增加不必要的转动惯量，影响输送线的启停响应。在车床配套的排屑机构中，这类从动滚筒通常安装在排屑器的尾端，用来张紧排屑链板，配合主动端的驱动辊带动链板循环转动，将加工产生的切屑从机床防护腔内输出到集屑车中，这种工况下滚筒还需要考虑切屑掉落卡滞的问题，因此辊体表面做了光滑处理，两端的轴承座外侧加装了挡屑盖板，避免细碎切屑缠绕在轴颈位置磨损密封件。在上下料输送线的应用场景中，多根从动滚筒按照固定间距平行排列在机架上，形成连续的输送支撑面，工件或者料盘放置在辊面上后，依靠外力或者皮带的摩擦力带动所有从动滚筒同步转动，实现物料的平稳移送，这种应用场景下对所有从动滚筒的顶面高度差有严格要求，高度差过大会导致物料移送过程中出现卡顿、颠簸，因此安装时需要通过轴承座下方的调整垫片统一校准所有辊筒的顶面标高，保证整个输送面的平面度符合使用要求。
