直列六缸汽车发动机缸体总成结构模型

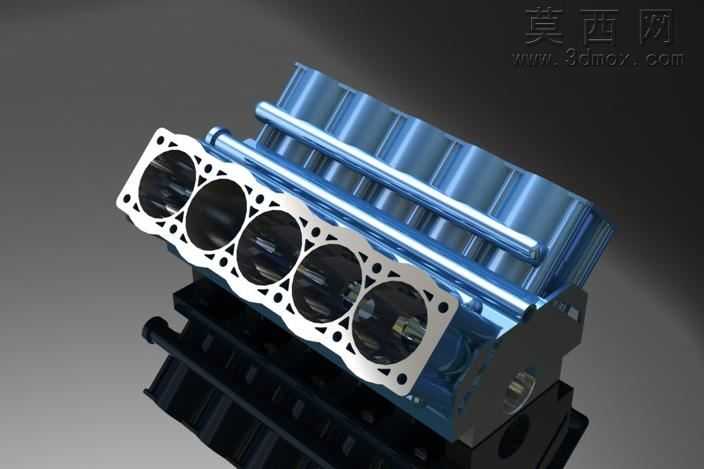

本模型为直列六缸发动机核心缸体总成的三维建模作品，建模过程严格遵循内燃机缸体的真实结构比例进行还原，首先通过草图绘制完成缸体顶面缸孔定位、缸心距标定、螺栓孔位排布的基础轮廓，采用拉伸、切除、阵列等基础特征命令完成主体基体的构建，针对缸体水套、油道等内部复杂腔体，通过多基准面草绘结合放样、布尔运算完成腔体结构的精准复刻，保证内部流道的走向与真实发动机冷却、润滑系统的布局一致。模型对缸盖接合面的密封垫安装位、缸孔珩磨网纹区域、缸体侧面的附件安装凸台都做了细节还原，区分了铸铁缸体主体与铝合金缸套、镀铬气门推杆等不同部件的材质边界。渲染阶段采用金属材质分层处理，缸体下部铸铁部分赋予磨砂深灰金属材质，还原铸铁件的哑光粗糙质感，上部缸套与气门室结构赋予亮面蓝色阳极氧化铝材质，通过调整反射粗糙度与环境贴图参数，模拟金属部件在光照下的高光反射与层次质感，背景采用渐变深灰突出主体结构，通过三点布光方案分别打亮缸体正面缸孔阵列、侧面安装结构与顶部气门组件，清晰展现直列六缸机型一字排开的缸孔布局特征。设计过程中重点还原了直列六缸发动机的结构优势，即六个气缸呈直线排布的对称结构，保证了曲轴运转的动平衡特性，模型对每个缸孔内的活塞顶部轮廓、气门避让凹坑都做了简化但准确的呈现，缸体前端的正时机构安装位、后端的飞轮连接法兰也都按照真实机型的安装接口做了对应建模，整体模型装配关系清晰，各部件之间的配合间隙符合机械设计的公差要求，既可以作为内燃机结构教学的演示模型，也可用于汽车动力总成相关的方案展示、结构科普使用，完整展现了直列六缸发动机缸体部分的核心结构特征与机械美感。
