CA6140机床旋转轴支撑支架结构

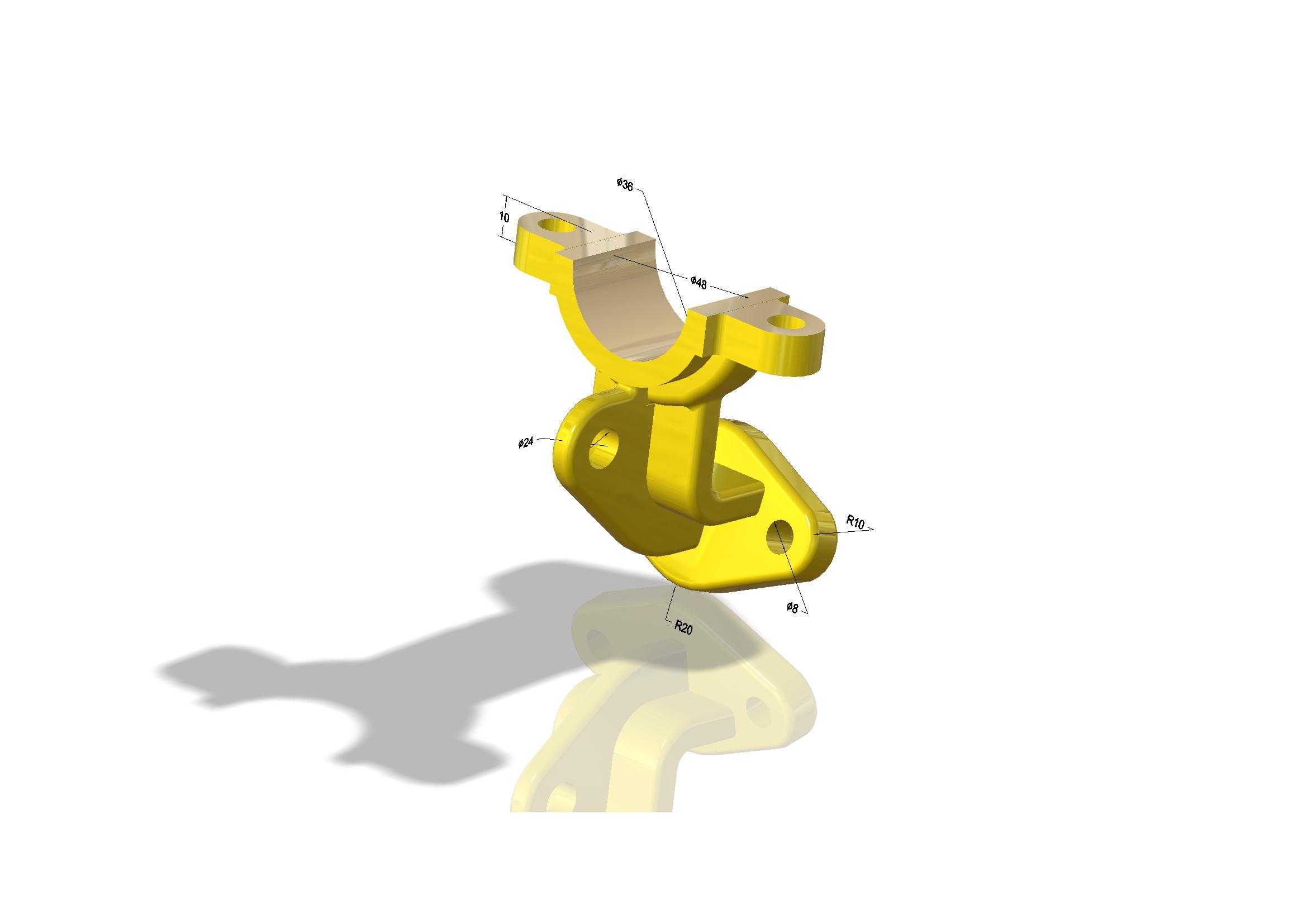

　　在普通卧式车床的床头箱传动链路中，这类轴类支撑支架承担着传动轴径向定位、抵消传动载荷的核心作用，是保障主轴箱内齿轮啮合精度、降低传动振动的关键承载构件。从实际装配场景来看，该支架安装在CA6140车床床头箱的内壁安装基面，对应支撑的是进给传动链末端的旋转轴，轴端通过轴承与支架上部的半圆抱箍结构配合，下部的带孔安装耳则通过螺栓与箱体基面锁紧，形成稳定的悬臂支撑结构。

　　从功能特性上分析，该支架采用上下分体式抱箍锁紧结构，上部的半圆轴瓦位与轴件装配后，可通过抱箍的锁紧力调整轴承外圈的预紧量，抵消轴系运转过程中产生的径向跳动；下部的两个安装孔位设计有沉头结构，可避免螺栓头突出干涉周边齿轮的回转空间，同时安装面与抱箍中心的高度公差控制在0.02mm以内，保障轴系装配后与相邻传动齿轮的中心距符合设计要求，避免出现打齿、传动卡滞的问题。支架侧面的凸台结构是为了避让箱体内部的加强筋，同时在凸台位置预留了润滑油路的通油孔，可将箱体飞溅的润滑油引导至轴承配合位，持续带走轴承运转产生的热量，降低长期运转的磨损量。

　　设计思路上，这类支架优先考虑承载刚度与装配工艺性，整体采用铸造成型后机加工的工艺路线，毛坯阶段预留2mm的机加工余量，安装基面、抱箍内孔、安装孔位均为后续机加工保证精度。结构上做了多处等强度优化，抱箍与下部安装座的过渡位置设置了R5的铸造圆角，避免应力集中导致支架在交变载荷下出现断裂；抱箍的两个锁紧耳位设计了加厚结构，抵消螺栓锁紧时产生的局部应力，防止锁紧时耳位出现开裂。从安装边界来看，该支架的总高度控制在85mm以内，横向最大宽度为72mm，下部安装孔的中心距为45mm，适配CA6140床头箱内壁的预留安装位，装配时不需要对箱体进行额外加工，可直接替换原有磨损的支架零件。

　　在实际运维场景中，这类支架的磨损主要出现在抱箍内孔与轴承外圈的配合面，长期运转后如果出现配合间隙超差，会导致轴系跳动量增大，直接反映在加工工件的表面粗糙度变差、出现振纹，此时就需要更换该支架来恢复传动精度。建模过程中需要重点关注抱箍内孔的圆柱度、安装面与孔位的垂直度公差，这些形位公差直接影响最终的装配精度，若建模时忽略公差配合要求，生产出的零件会出现装配后轴系卡滞、锁紧失效的问题。另外支架的壁厚设计均匀，基本保持在6mm左右，避免铸造过程中出现缩孔、砂眼等缺陷，保障零件的整体强度。
