7.62毫米制式步枪弹实体结构建模

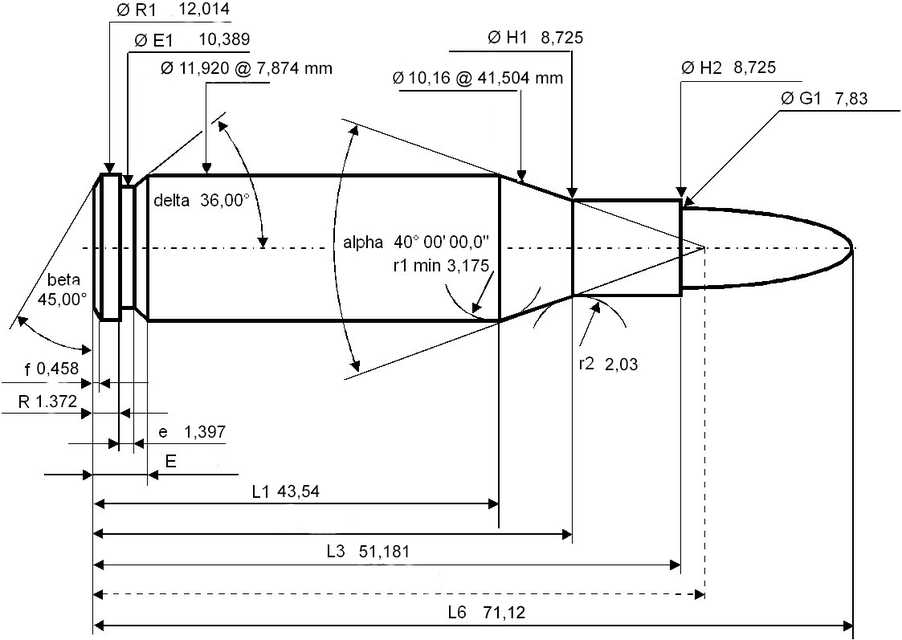

　　本次建模的7.62毫米口径步枪弹，是轻武器领域应用跨度极大的制式弹药品类，覆盖军用制式步枪、通用机枪、民用狩猎步枪、运动射击枪械等多类使用场景，在步兵班组火力配置、边防巡逻配装、民间射击运动、国防教育教具展示等场景中都有极高的出现频次。建模过程中首先拆解了实弹的核心功能逻辑：弹药整体由弹头、弹壳、发射药、底火四个核心部分组成，各部件的配合精度直接决定击发可靠性、弹道稳定性与射击精度，因此建模时对各部件的配合边界做了严格的尺寸约束。从外形尺寸来看，该型弹药整体长度控制在符合主流7.62毫米中间威力弹的常规尺寸区间，弹壳采用带轻微锥度的瓶形结构设计，这种锥度设计并非随意设定，一方面是为了适配自动武器的抽壳机构动作，降低抽壳阻力，

　　避免射击后弹壳贴膛造成卡壳故障；另一方面锥度弹壳在弹匣排布时可以形成自然的弧形排列，适配弧形弹匣的供弹路径，提升供弹流畅度。弹壳口部做了收口处理，与弹头尾部的圆柱段形成过盈配合，配合长度经过反复校核，既保证日常携行时弹头不会松动脱落，又能在击发时弹头可以顺利脱离弹壳嵌入膛线，不会因拔弹力过大影响初速稳定性。弹头部分采用尖头船尾形结构，尖头设计可以有效降低飞行过程中的空气阻力，提升弹头存速能力，船尾结构则能减少飞行尾部的涡流阻力，让弹道更平直，有效射程内的弹道高更可控。建模时对弹头与弹壳的同轴度做了严格约束，两者的同轴度公差控制在极小范围内，避免弹头出膛后因质量偏心出现弹道偏移，影响射击精度。弹壳底部设置有标准的底火室与拉壳钩槽，

　　底火室的深度、直径尺寸完全适配制式伯丹式或博克塞式底火的安装尺寸，保证击针撞击底火时可以可靠发火，点燃弹壳内部的发射药；拉壳钩槽的宽度、深度则适配主流枪械的拉壳钩尺寸，保证抽壳动作顺畅，不会出现拉壳钩滑脱导致的退壳故障。在设计思路上，建模没有做过度的艺术化简化，完全还原实弹的各部分结构比例：弹壳的肩部过渡角度、弹头弧形部的曲率半径、弹壳底部的凸缘厚度都按照实弹测绘尺寸进行建模，既可以作为轻武器设计的配套参考模型，用于供弹机构、弹膛结构的干涉校验，也可以作为国防教育、军事科普的展示模型，直观展示制式弹药的内部结构与外形特征。从安装边界来看，该模型的所有外部尺寸都严格匹配对应口径枪械的弹膛、弹匣、供弹坡的尺寸要求，弹壳的最大直径、

　　弹壳肩部的定位尺寸、弹头的直径都符合7.62毫米口径弹药的通用尺寸规范，在进行枪械供弹仿真、自动机动作仿真时，可以直接导入模型进行动作模拟，无需额外调整尺寸比例。不同于很多简化的弹药模型，本次建模还原了弹壳表面的细微拔模斜度、弹头与弹壳配合处的压痕细节，这些细节在做装配仿真、渲染展示时可以更贴近真实状态，避免模型过于失真。在实际工程应用中，这类弹药模型除了用于枪械设计的配套仿真，还可以用于弹药包装箱的内部缓冲结构设计、弹药携行具的装具口袋尺寸设计，通过导入模型进行干涉检查，确认包装箱、携行具的内部空间是否可以顺畅容纳弹药，不会出现尺寸干涉导致的取放困难。建模时对各部件做了独立的实体拆分，弹头、弹壳、底火都为独立实体，可以单独拆分展示内部结构，也可以用于剖面模型的制作，满足不同场景的使用需求。弹壳的壁厚也按照实弹的实际厚度进行建模，保证弹壳内部的药室容积符合真实参数，在进行内弹道仿真时，可以直接提取药室容积参数进行计算，无需重新修正模型尺寸。弹头部分的质量分布也按照实弹的质心位置进行了配重设置，质心位置位于弹头弧形部与圆柱段的交接位置附近，符合制式弹头的质心设计要求，在进行外弹道仿真时，可以直接赋予对应材质参数得到准确的弹道计算结果。
