机床用带锥座安装支撑固定构件

项目分类:机床加工 发布时间:2023-09-05 ID:710385
  • 机床用带锥座安装支撑固定构件

  在普通车床的进给机构辅助定位场景中,这类带锥座的支撑构件是很常见的功能零件,日常加工中常用来给细长轴类辅具、导向杆或者小型检测探头提供稳定的安装基准,避免悬臂结构在机床进给振动下出现位置偏移。从结构设计逻辑来看,整个零件采用一体化铣削成型思路,底部是带圆角的长条形安装底板,底板两端开设的通孔直接匹配机床工作台T型槽的常用螺栓规格,安装时不需要额外加工转接板,直接穿入螺栓就能完成初步固定,底板边缘做的R20圆角不是单纯的工艺倒角,主要是为了避免安装时和工作台面的T型槽凸台发生干涉,同时减少零件转运过程中的磕碰划伤风险。底板上的三角加强筋是整个结构的刚度核心,筋板厚度和底板保持一致,直接连接底板与上部的锥台安装座,

  这种三角支撑结构能有效抵消锥座上安装的辅具在切削进给时产生的侧向弯矩,避免锥座根部出现应力集中断裂的问题,很多新手建模时容易忽略筋板和锥座的衔接圆角,实际加工后这个位置如果是直角,受交变载荷时很容易萌生裂纹,所以建模时特意在衔接处做了等半径圆角过渡,分散应力传递路径。上部的锥台结构是整个零件的功能核心,锥台中心的通孔是安装定位孔,锥面本身的锥度是按照常用的莫氏短锥比例设计的,既能保证装入的辅具和锥孔有足够的接触面积传递扭矩,又能在需要拆卸时通过锥面的自锁特性反向敲出,不需要额外设计拆卸螺纹孔,简化了加工工序。锥台侧面的凸台是限位结构,和底板上对应的凹槽配合,能限制装入锥孔的辅具发生周向转动,保证安装后的辅具角度固定,

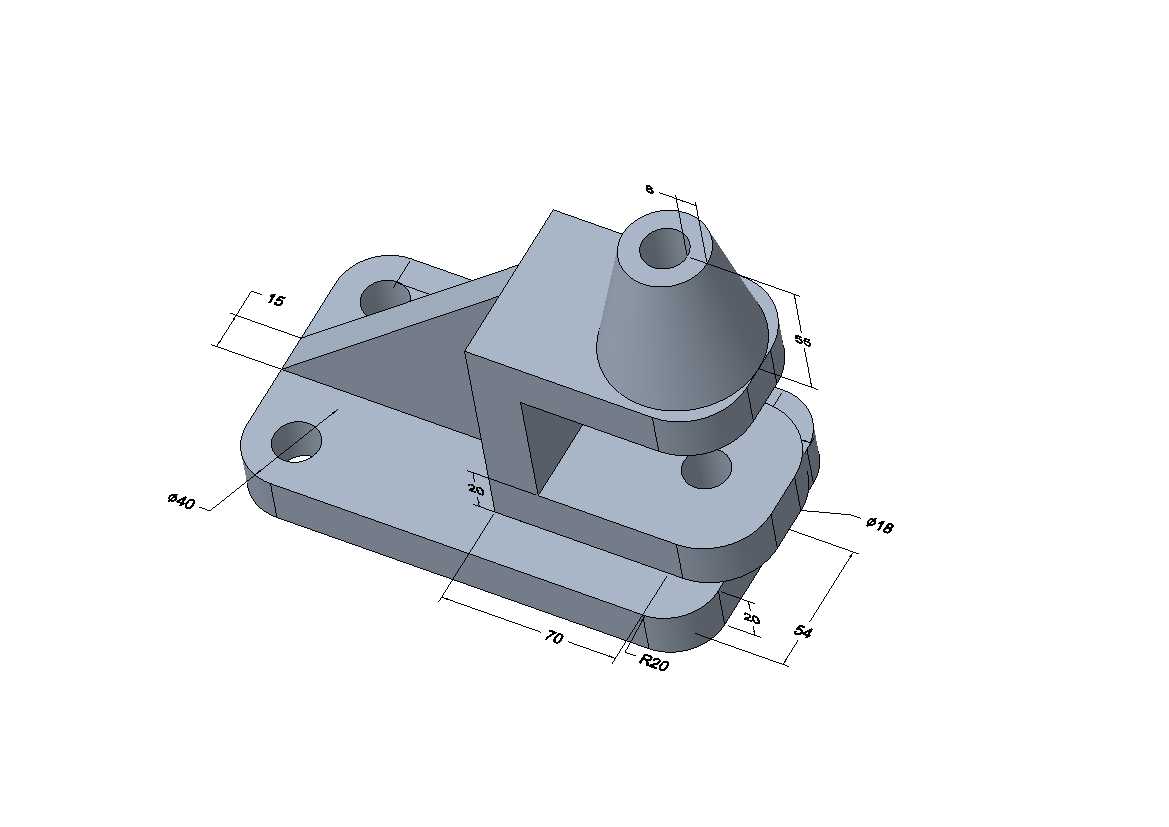

  不会因为机床的往复进给出现角度偏转。从安装边界尺寸来看,底板总长度70mm,总宽度54mm,安装孔中心距按照机床工作台常用的孔距设计,两个安装孔的直径为18mm,适配M16的固定螺栓,锥台顶部距离底板安装面的总高度为55mm,锥台小端直径15mm,这个尺寸刚好能容纳直径10mm以内的导向杆或者检测探头,不会因为锥孔过大导致安装后出现晃动。底板上额外开设的两个小孔是定位销孔,直径6mm,当零件需要高精度重复安装时,可以先在工作台面打对应的定位销孔,装入圆柱销后就能保证每次拆装零件的位置重复精度在0.02mm以内,满足精密加工时的定位要求。实际使用中,这类支撑件不需要做额外的表面处理,只要按照图纸铣削成型后去除毛刺,

  安装时保证底板和工作台面完全贴合,螺栓拧紧力矩控制在合理范围,就能长期稳定使用,不会因为机床的常规振动出现松动。建模过程中需要注意各个尺寸的公差配合,锥孔的锥度公差要控制在±0.01mm以内,安装孔的位置度公差不超过0.03mm,否则安装时会出现螺栓无法穿入或者锥座和辅具配合过松的问题,底板的平面度也要保证在0.02mm以内,避免安装后零件出现倾斜,影响上部辅具的定位精度。
