卧式长型多单元组合式空气冷却换热装置

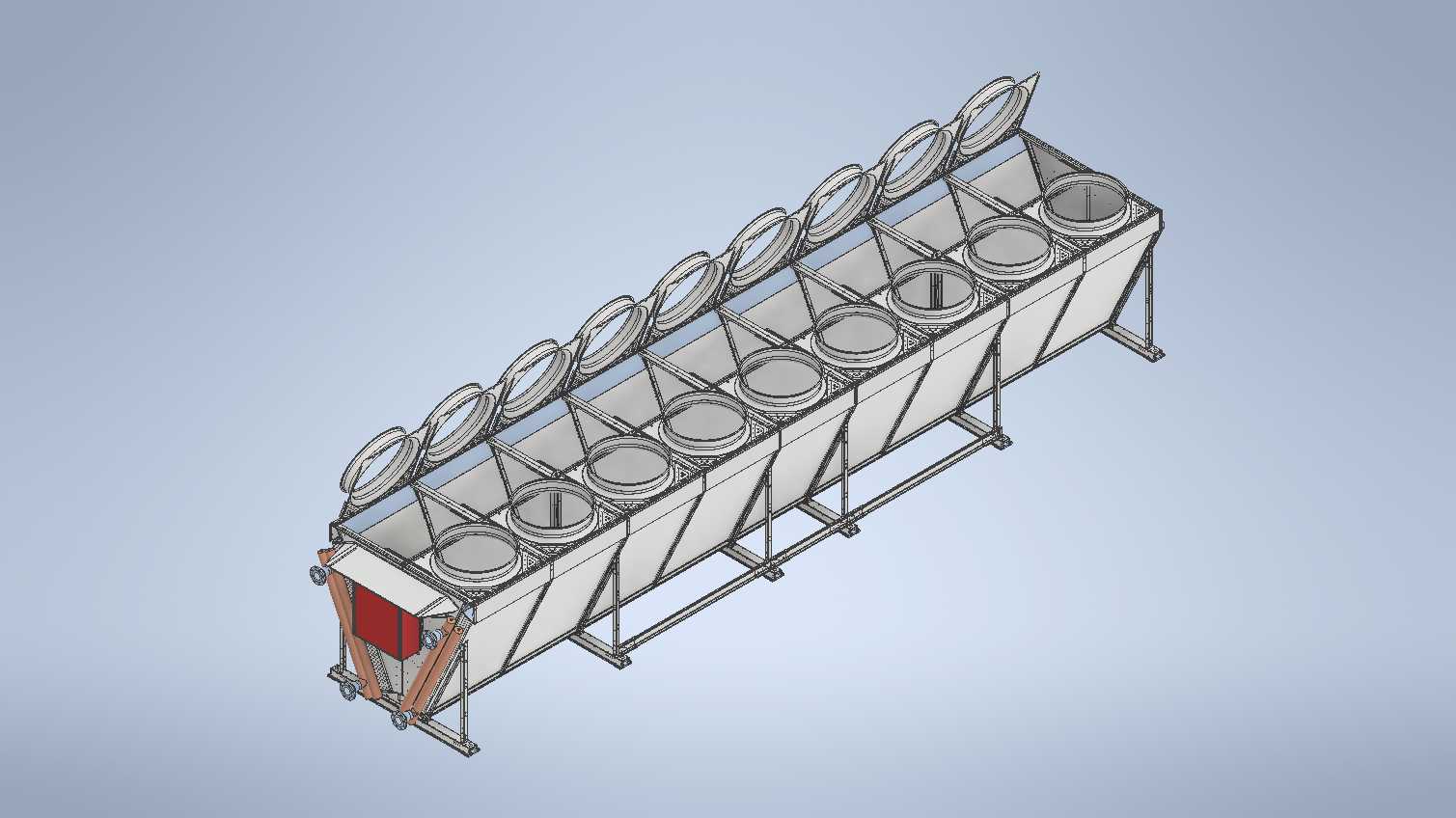

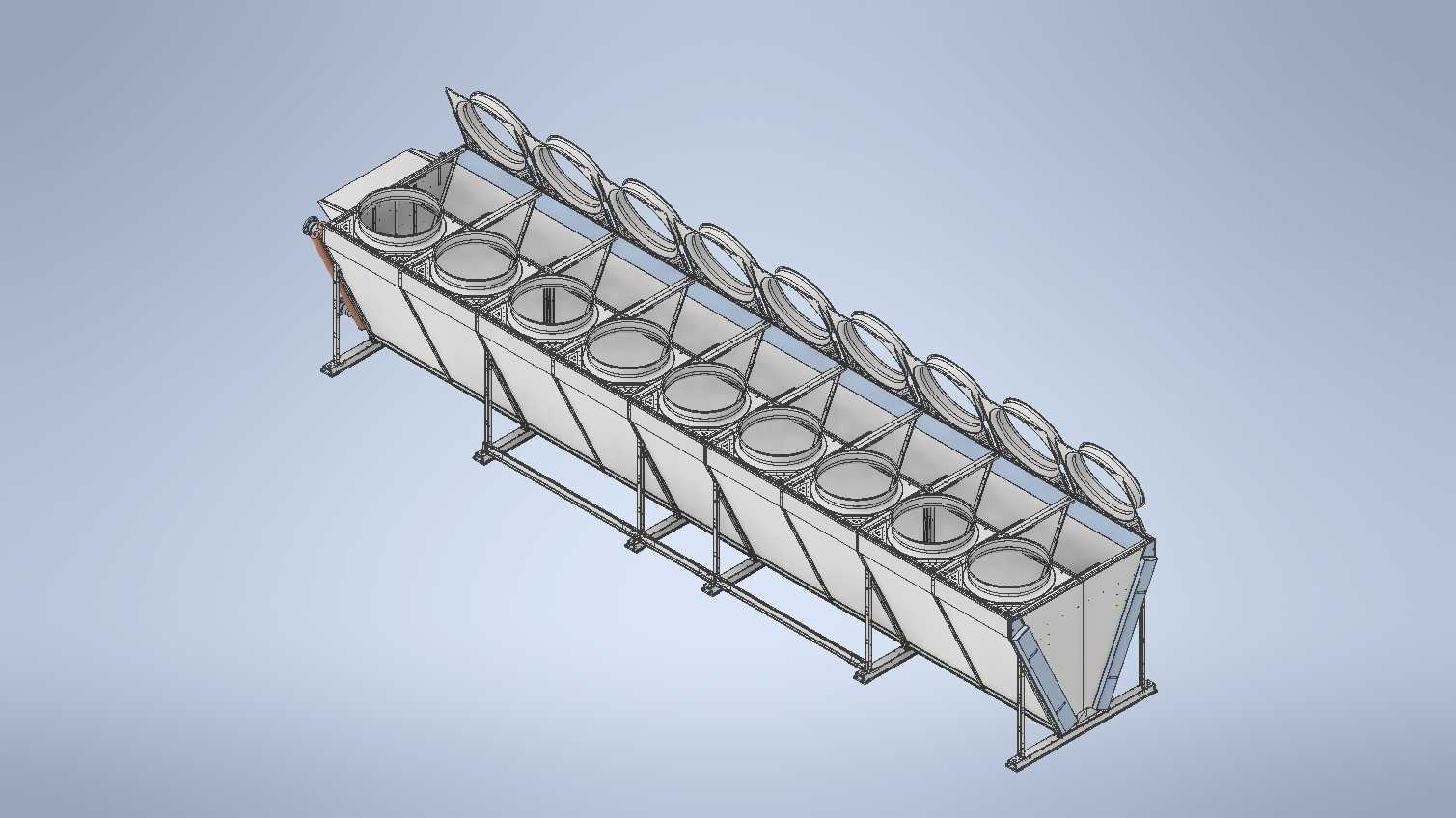

　　在机加工车间的切削液循环系统、液压站油温控制、工艺风冷管路配套场景中，这类长型卧式空气冷却装置是热交换环节的核心配套设备，区别于立式列管换热器的占地形式，卧式排布的结构更适配车间沿墙、设备侧方狭长空间的安装需求，不需要预留过高的竖向检修空间，日常运维时可直接在地面完成翅片清灰、管路接头检查等操作。整套装置采用模块化单元拼接的设计思路，沿长度方向均匀排布多组独立的风冷换热单元，每个单元对应一组轴流风机构成独立的吸风换热腔，热介质从端部的进液腔进入后，会沿横向排布的换热管组均匀分流到各个换热单元，翅片结构增大热介质与空气的接触面积，单元上方的风机持续吸入外界冷空气，横向扫过翅片表面带走热量，

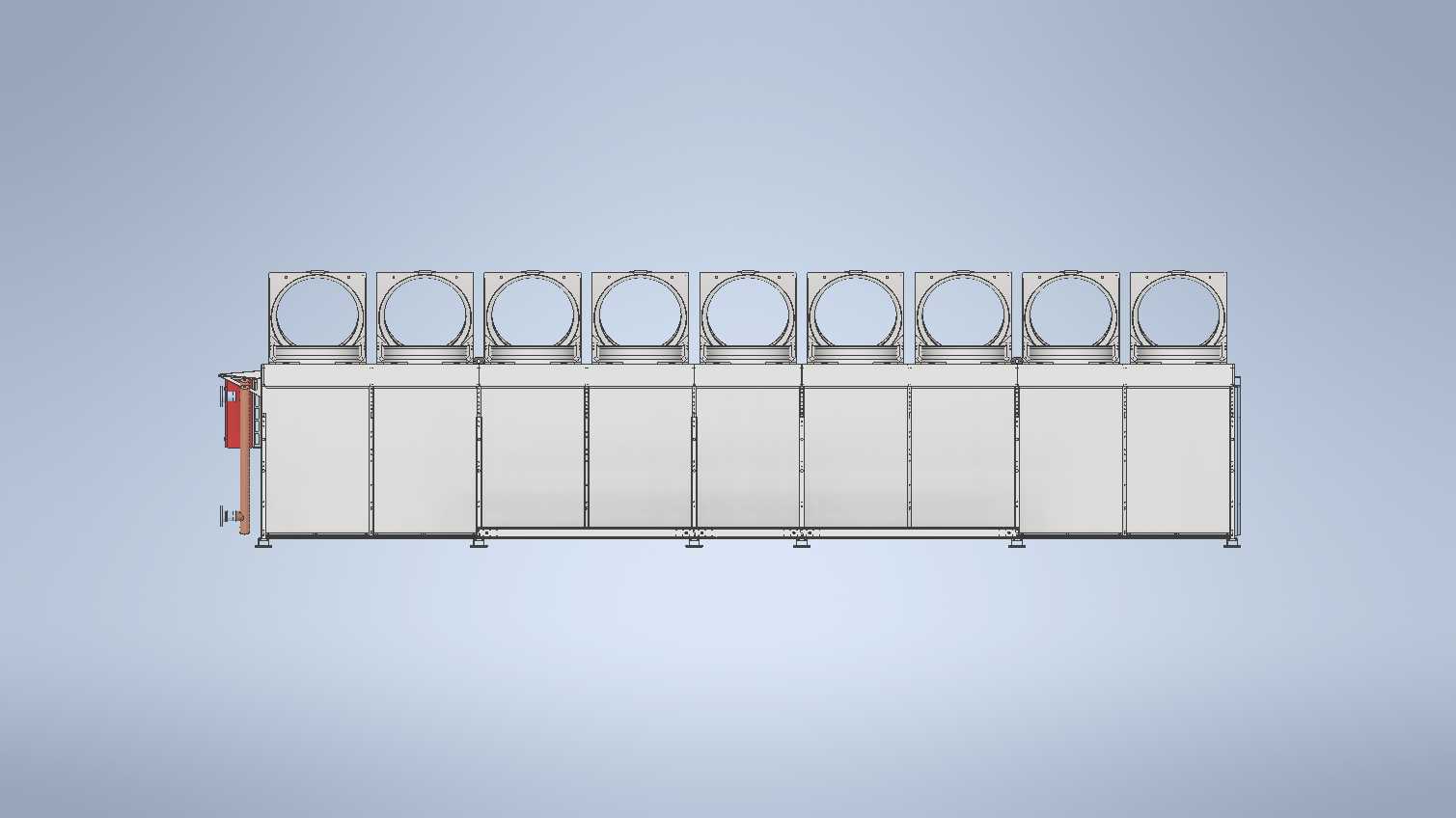

　　冷却后的介质在另一端的集液腔汇总后回流到工艺系统中，这种多单元并联的流道设计可以避免单管路过长导致的末端换热效率衰减，即使其中某一个单元的风机出现故障，其余单元仍可维持70%以上的换热能力，不会直接导致整套冷却系统停机。从安装边界来看，整套设备采用型钢焊接的一体式底架，底架上预留的地脚安装孔沿长度方向等距分布，可直接通过膨胀螺栓固定在水泥基础上，不需要额外做复杂的预埋支架，设备的进液、出液接口都设置在端部的侧下方，对接车间管路时不需要在设备侧面额外预留大半径的管路转弯空间，设备顶部的风机出风口朝上排布，安装时只需要保证出风口上方两米范围内无遮挡即可，不需要接长距离的排风管道，自然排风即可满足散热需求。

　　设计过程中针对不同使用场景的适配性做了结构预留，换热芯体的材质可根据冷却介质的属性调整，冷却普通水基切削液时采用常规铝翅片加铜管的组合即可，若冷却具有腐蚀性的介质，可更换为不锈钢翅片搭配对应防腐涂层的换热管，设备侧面的检修盖板采用快拆式螺栓固定，不需要完全拆解设备外壳即可抽出单个换热单元做清洗或更换，相比一体式焊接结构的冷却器，后期维护的工时能降低60%左右。在实际选型匹配时，可根据系统总热负荷的大小增减换热单元的数量，不需要重新设计整套设备的外壳与底架结构，底架的型钢规格统一，单元拼接处的密封件采用标准化尺寸，备件储备时不需要针对不同长度的设备单独备货，通用化率能达到85%以上。设备的外壳采用折弯钢板拼接成型，

　　相邻单元之间设置有导流隔板，避免不同单元之间的气流出现串流短路，保证每个单元的吸入冷空气都能完整扫过对应区域的翅片表面，不会出现局部区域无气流经过导致的换热死角，端部的进液腔内部设置有均流板，避免热介质进入后直接冲击靠近入口的几排换热管，导致各单元流量分配不均，靠近入口的单元负荷过高而远端单元未充分利用的问题。这类空气冷却器不需要配套冷却水循环系统，相比水冷式换热器省去了冷却塔、循环水泵、水处理装置的配套投入，在水资源匮乏的厂区、或者分散布置的独立设备冷却场景中，适配性远高于水冷换热设备，运行过程中只需要风机消耗电能，没有水路结垢、管路冻裂、水资源损耗的问题，日常维护只需要定期清理翅片表面积攒的粉尘、检查风机轴承的润滑状态即可，运维成本远低于同功率的水冷换热系统。在三维建模过程中，整套模型完整还原了换热管排布、翅片间隙、底架安装孔位、风机安装位、管路接口的实际尺寸，结构设计人员可直接提取模型中的安装边界尺寸做车间布局规划，也可根据实际项目的热负荷参数调整单元数量、更换对应材质的换热芯体结构，不需要从零开始搭建整套设备的三维结构，能大幅缩短冷却系统选型配套阶段的设计周期。
