车间物料输送进给作业装置

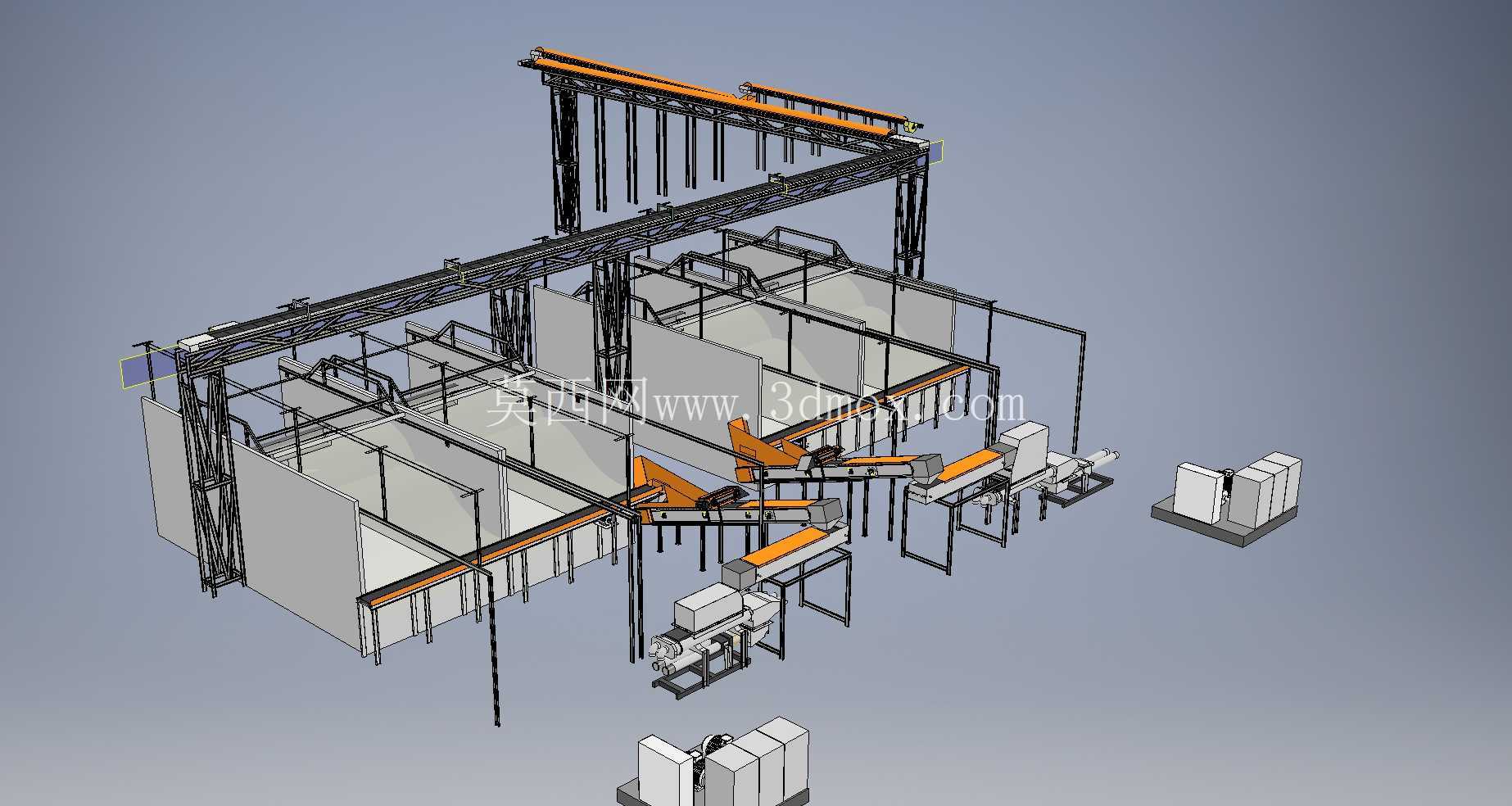

　　这套进给装置主要面向离散制造车间的多工位物料流转场景，适配印刷、电子元器件组装、包装类产线的物料自动上料、跨工位转运需求，解决传统人工搬运在长距离工位衔接、高位物料投放环节的效率瓶颈与作业安全隐患。整套装置采用架空桁架结合地面皮带输送线的双层布局，上层桁架采用模块化铝型材拼接结构，沿车间跨柱距方向布置，预留12mx5m的顶部走行空间，可搭载吊具完成整箱物料的高位吊运、空栈板回流作业，桁架支腿采用方管焊接结构，底部通过膨胀螺栓与车间地坪固定，支腿间距预留3m以上通行宽度，不影响车间原有AGV通道、人员巡检通道的正常使用。

　　下层布置的5x6m皮带输送机组采用分段驱动设计，每段输送线独立配置驱动辊与张紧机构，可根据产线节拍调整单段输送速度，输送面高度统一设置为850mm，匹配主流作业工位的操作高度，线体侧边设置导向挡边，避免物料输送过程中出现偏移、卡滞问题，相邻输送段的衔接处采用过渡板结构，消除段间间隙，防止薄型物料、小型工件卡入缝隙。装置的进给衔接机构设置在输送线末端与加工工位的对接位置，采用拨叉结合限位挡块的结构，可根据物料的外形尺寸调整拨叉行程与挡块位置，实现物料的精准定位与逐件进给，定位精度控制在±2mm范围内，满足后续工位的自动抓取、加工定位要求。

　　设计阶段优先考虑了现场安装的适配性，所有结构件均采用螺栓连接的模块化设计，单件最大重量控制在50kg以内，无需大型吊装设备即可完成现场组装，桁架的安装高度可根据车间层高在3m至4.5m范围内调整，适配不同净高的生产车间。输送线的支腿配置可调脚杯，可在±50mm范围内调整高度，抵消地坪平整度误差，保证输送面的水平度偏差不超过1mm/m。走行桁架的轨道采用标准C型钢导轨，配套滚轮组的侧隙可通过调整螺栓进行微调，保证吊具走行过程平稳无卡滞，轨道两端设置机械限位块与缓冲胶垫，避免吊具超程脱轨。

　　整套装置的布局充分考虑了车间现有设备的避让需求，桁架支腿的布置位置避开了地面设备的操作门、维护窗口，输送线侧边预留400mm宽的维护空间，方便日常对驱动辊、张紧机构、传动部件的检修保养。在物料流转逻辑上，上层桁架负责完成整托物料从原料暂存区到各输送线上料端的吊运，下层输送线完成单箱/单件物料向各加工工位的逐段输送，末端进给机构完成物料向加工工位的精准推送，整套流程无需人工干预即可实现物料从暂存到工位的全自动流转，可适配不同规格的箱装、板状物料，通过调整导向挡边间距、拨叉行程即可快速切换物料规格，换型时间控制在15分钟以内，适配多品种小批量的生产模式。结构设计过程中对各承载部件做了强度校核，桁架主梁在额定载荷下的最大挠度控制在跨度的1/1000以内，保证长期重载使用下不会出现明显变形，输送线的辊筒采用加厚钢管焊接制作，轴头采用调质处理，可承受长期交变载荷下的疲劳磨损，皮带采用耐油、耐磨的PVC材质，适配车间常见的油污、粉尘环境，延长易损件的更换周期。
