盘形凸轮直动从动件传动结构设计

　　这套凸轮从动件结构，是自动化进给、机床往复动作单元里最常见的核心执行组件，很多半自动工装的节拍动作都靠这类结构实现精准的行程控制。先从实际安装场景说，这类结构通常直接集成在机床的进给滑台旁侧，或者小型自动化专机的工位切换机构里，不需要额外加装复杂的导向冗余，从动件的导套部分可以直接通过法兰孔锁固在设备的安装立板上，安装边界需要预留的空间并不大，盘形凸轮的基圆直径决定了整个机构的横向占用尺寸，直动推杆的行程上限由凸轮轮廓的最大升程决定，安装时要保证推杆轴线与凸轮基圆的中心垂线完全重合，偏差超过0.1mm就会出现推杆卡滞、接触应力集中的问题，长期运行会造成推杆端部和凸轮轮廓面的异常磨损。

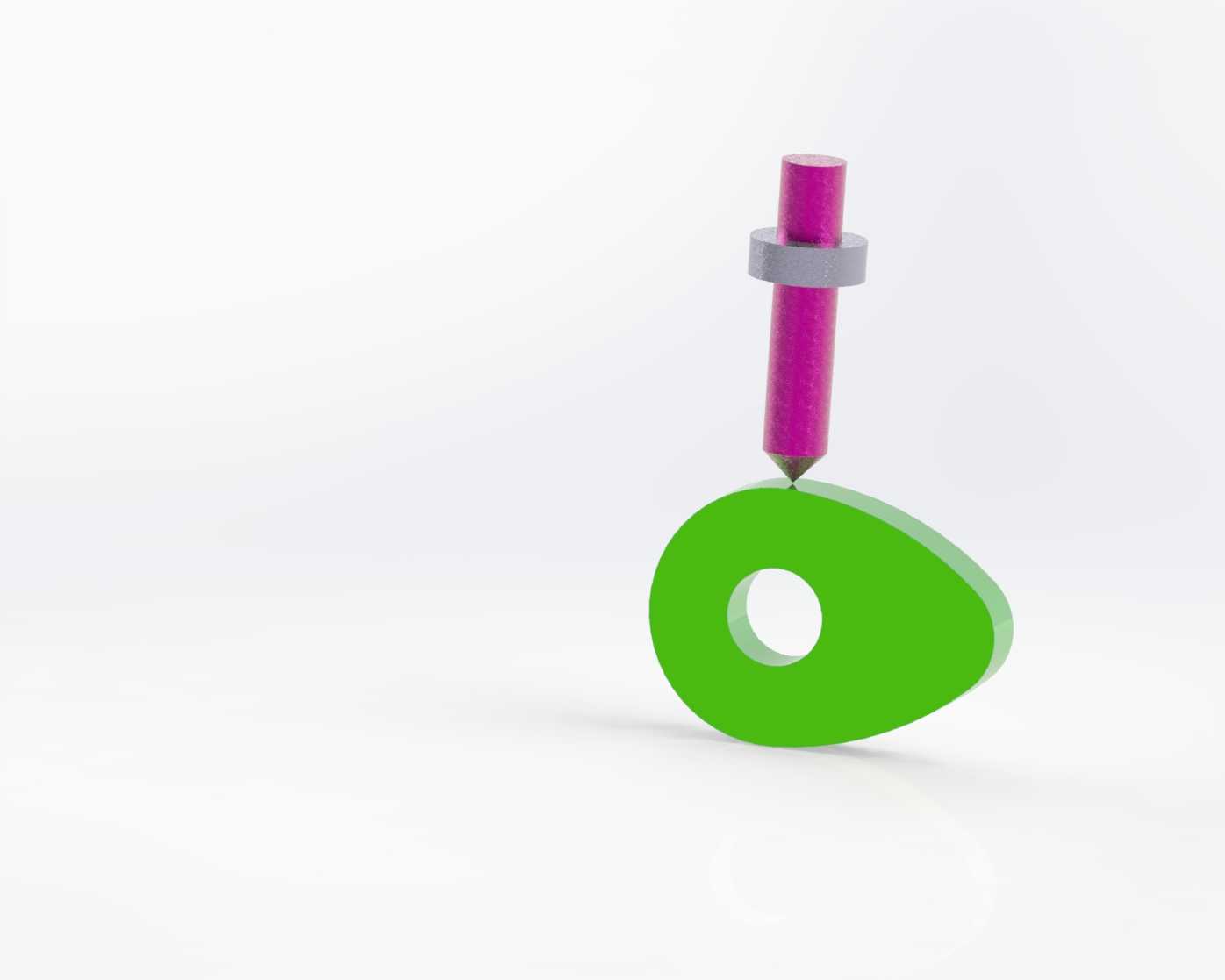

　　从功能特性来看，这套结构采用的是对心直动尖顶从动件搭配盘形凸轮的组合，尖顶接触的设计优势在于可以完全复现凸轮轮廓的所有轨迹细节，哪怕是小曲率的升程过渡段也不会出现运动失真，适合那些对动作行程精度要求高、负载不大的工位，比如小型零件的工位顶出、检测工位的探头进给、印刷设备的墨辊抬升动作都能适配。凸轮本身通过中心的安装孔与驱动轴配合，键槽传递扭矩，驱动端只要搭配定速转动的动力源，就能让推杆按照预设的轮廓轨迹完成往复直线动作，不需要额外编写控制程序，纯机械结构就能实现固定节拍的往复运动，在一些强电磁干扰、不适合部署电控系统的车间场景里，这类纯机械传动结构的可靠性远高于电控气缸类的执行组件。

　　设计思路上，这套结构的凸轮轮廓没有采用复杂的变速运动曲线，升程段采用等速运动过渡，回程段做了小圆弧的缓冲处理，避免推杆在回程末端出现刚性冲击，推杆中部的限位凸台是用来搭配复位弹簧的，实际装配时弹簧套在推杆外侧，一端抵在导套端面，一端抵在凸台下端面，保证凸轮转动过程中推杆端部始终和凸轮轮廓面保持贴合，不会出现脱开跳位的情况。推杆的直径和导套的配合间隙选的是H7/f6的间隙配合，既保证滑动顺畅，又不会出现横向窜动影响动作精度，凸轮的厚度和推杆端部的接触宽度做了匹配，保证接触应力在材料允许的范围内，不需要额外加装滚轮也能满足中低速运行的耐磨需求，如果是高速工况，只需要把尖顶端部换成滚轮结构，不需要改动其余安装尺寸就能完成升级。

　　实际应用里要注意，这类结构的安装基准必须以凸轮的驱动轴轴线为第一基准，先固定凸轮轴的轴承座位置，再调整从动件导套的同轴度，最后锁紧固定螺栓，不能反过来先装导套再调整凸轮位置，不然很容易出现整周转动过程中某一个角度卡滞的问题。另外凸轮轮廓面的表面粗糙度要控制在Ra1.6以下，推杆尖顶部分做淬火处理提升硬度，日常维护只需要定期在接触面上涂抹润滑脂，就能保证长期运行的精度稳定性，不需要频繁更换易损件。很多CA6140车床的进给微动结构里，也有类似的凸轮从动件设计，用来实现小行程的精准进给调整，靠凸轮轮廓的不同升程段对应不同的进给量，操作时转动凸轮轴就能快速切换进给档位，比齿轮变速的结构更简单，调整响应速度更快。
