轨道电车配套拉杆箱驱动剪刀装置

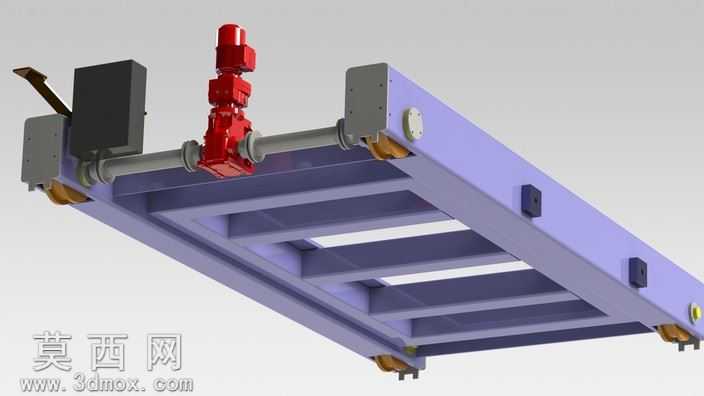

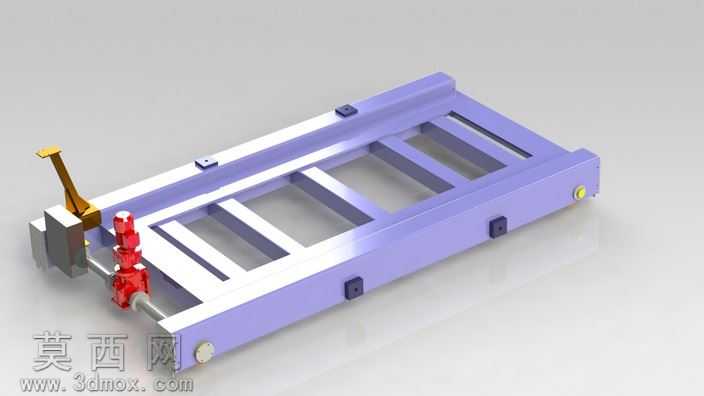

本作品为轨道电车配套的拉杆箱驱动剪刀装置三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先梳理装置的功能逻辑：该装置承担轨道电车对应机构的动力传递与动作执行功能，核心包含承载框架、液压驱动组件、剪刀执行端、操作拨杆四大模块。建模过程中优先完成主体承载框架的绘制，采用等壁厚拉伸特征构建紫色涂装的长条形框架主体，框架上预留多组方形减重镂空槽，同时在框架侧面预设多组安装凸台，凸台位置匹配后续紧固件、限位件的装配需求，所有安装孔位均按照实际装配公差设置同轴度约束，确保虚拟装配时无干涉问题。液压驱动组件部分，采用红色哑光金属材质模拟液压阀体与执行缸体，金属光泽参数调整为低粗糙度高反射率，还原液压元件的金属漆面质感，缸体与框架的连接位置设置铰接结构，预留转动自由度匹配实际工作时的摆动需求。端部的黄色操作拨杆采用工程塑料材质参数，表面设置细微的防滑纹理特征，拨杆与阀体的连接轴添加同轴配合，还原手动操作的动作逻辑。剪刀执行端与液压输出轴做刚性连接，建模时还原剪刀刃口的斜度特征与铰接转轴结构，确保动作仿真时可实现开合剪切动作。框架端部的黄色限位旋钮采用橡胶包边材质，表面添加滚花纹理提升真实感。渲染阶段采用工作室柔光环境，主光源从侧上方45度投射，搭配底部补光弱化框架下方的死黑阴影，材质区分上：框架主体采用淡紫色金属烤漆材质，粗糙度设置为0.3，反射强度0.2，还原工业设备漆面的哑光质感；液压元件采用亮红色金属漆，粗糙度0.15，反射强度0.4，突出核心驱动部件的视觉辨识度；操作拨杆与限位旋钮采用工程塑料与橡胶材质，粗糙度提升至0.6，弱化反射效果区分金属部件。整体装配完成后做全局干涉检查，确认所有运动部件在行程范围内无碰撞，结构尺寸匹配轨道电车对应安装位的参数要求，设计时兼顾了装置的承重性能与轻量化需求，框架的镂空减重设计在保证结构刚性的前提下降低了整体自重，液压驱动的布局方式缩短了动力传递路径，提升了动作响应效率，端部的手动操作拨杆可在液压系统失压时实现应急操作，提升了装置的安全冗余度。
