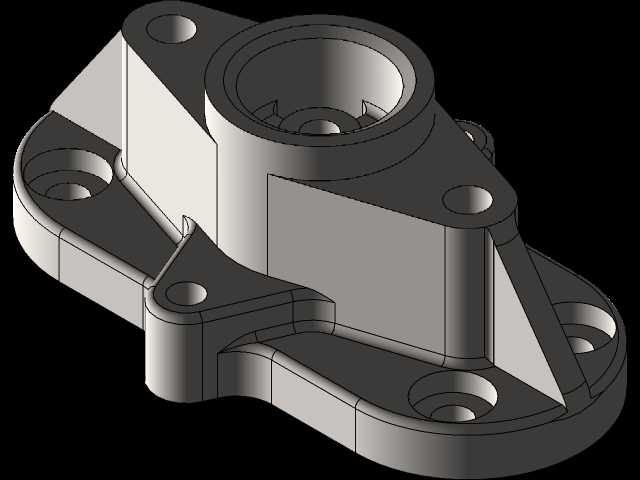

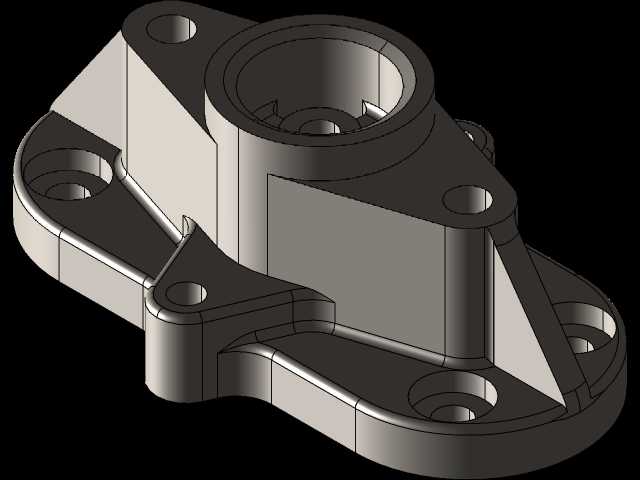

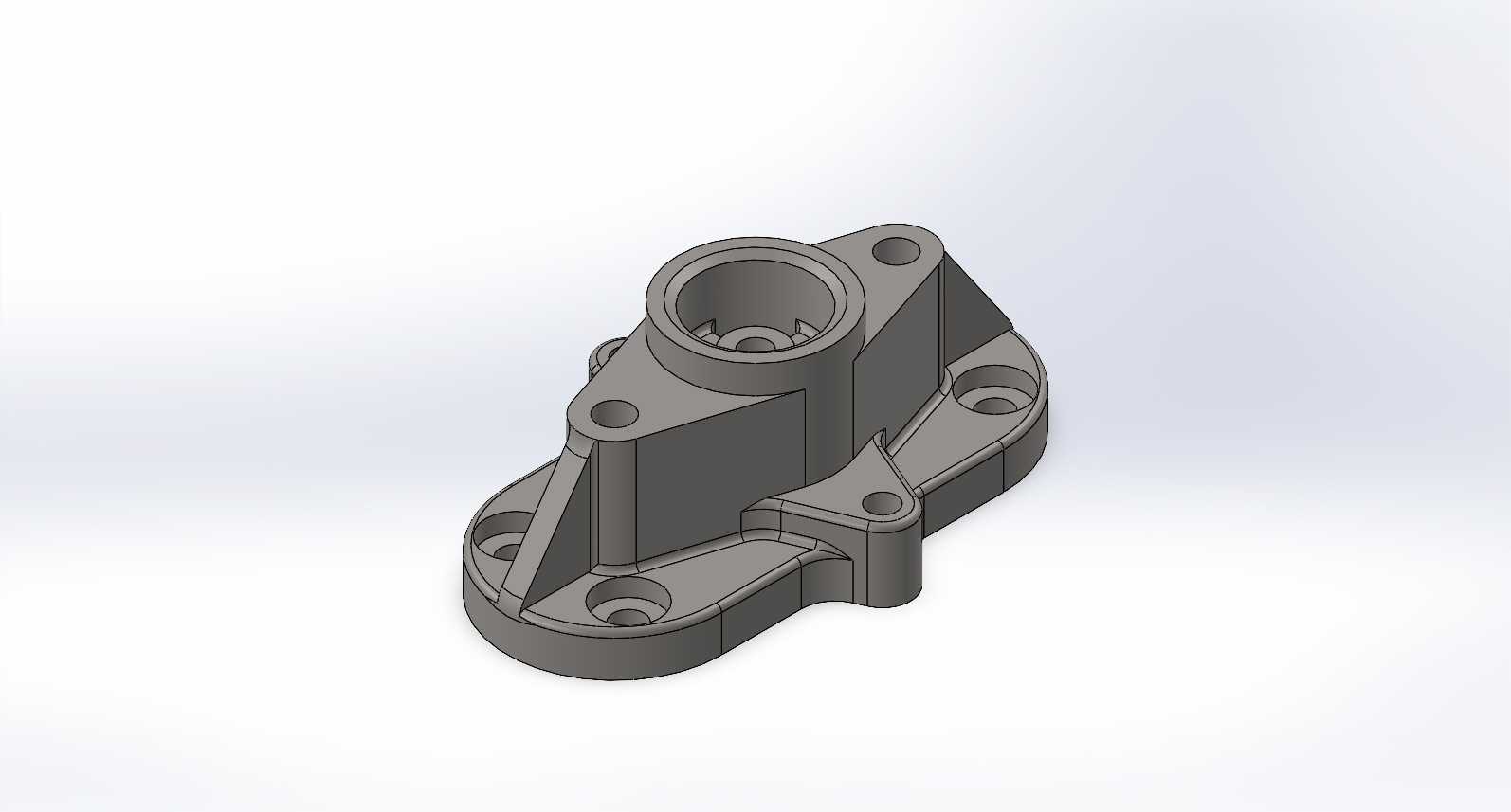

在普通卧式车床的整机传动布局中,这类壳体零件承担着局部传动组件的承载、定位与防护核心作用,是CA6140系列车床进给箱与溜板箱衔接部位的关键支撑构件,日常加工场景中,它需要持续承受齿轮啮合带来的径向载荷、轴系转动的振动冲击,同时还要隔绝车间内的切削液飞溅、金属切屑侵入,保障内部传动副的运行精度与使用寿命。从结构设计逻辑来看,整个壳体采用一体化铸造成型后做时效处理的工艺路线,主体轮廓顺着内部轴系的排布走向做异形延伸,没有多余的冗余结构,既控制了整体自重,也保证了各个安装点位的刚度匹配。底部的安装法兰面设置了六个均布的沉头螺栓孔,孔位的同轴度、端面平面度公差控制在IT7级精度范围内,安装时可以直接贴合床身对应的定位基面,
通过M8内六角螺栓完成锁紧,法兰面与床身贴合后不需要额外加装调整垫片就能保证0.02mm以内的贴合间隙,避免长期运行后出现连接松动、定位偏移的问题。上部的筒状承孔是核心的轴系安装位,孔内壁预留了轴承安装的台阶定位面,孔径尺寸按照深沟球轴承的外圈配合公差做H7级加工,孔端的倒角设计方便轴承压装时的导向,不会出现轴承外圈卡滞、划伤配合面的问题;承孔周边设置的三个三角加强筋,直接连接筒状结构与底部法兰,筋板厚度取8mm,刚好匹配铸件的最小壁厚要求,不会出现铸造缩孔缺陷,同时能将轴系传递来的径向载荷均匀分散到底部整个安装基面,避免局部应力集中导致的壳体开裂。侧面延伸的凸台结构是为了适配相邻传动组件的避让需求,
凸台上预留的定位销孔可以和相邻的端盖部件完成精准定位,销孔与螺栓孔的位置度公差严格匹配车床装配的互换性要求,维修更换时不需要重新做配钻加工就能直接完成装配。从安装边界来看,整个零件的最大外轮廓尺寸控制在120mm×90mm×75mm范围内,安装后不会和周围的操作手柄、润滑管路产生运动干涉,各个螺栓的安装位置都预留了足够的扳手操作空间,日常检修拆卸时不需要拆除周边的其他附属部件就能单独完成该壳体的拆装作业。设计过程中特意对壳体的壁厚做了均匀化处理,所有转角位置都做了R3-R5mm的圆角过渡,既避免了铸造时的应力集中问题,也减少了机加工时的刀具接刀痕迹,内部型腔的排屑通道顺着润滑油的回流方向做了1.5°的倾斜角度,
能保证润滑后的齿轮油顺利回流到油池,不会出现腔体积油、油封渗漏的问题。在实际车床运行场景中,这个壳体的工作环境长期存在切削振动、温度变化,所以材质选用HT200灰铸铁,这种材料的阻尼特性可以有效吸收轴系转动产生的振动,降低传动过程中的噪音,同时材料的耐磨性能也能保证轴承安装孔在长期使用后不会出现过度磨损,维持轴系的回转精度。和其他同类型的车床支撑零件相比,这个结构没有采用复杂的分体拼接设计,一体化的结构减少了装配累计误差,各个功能面的加工基准统一,一次装夹就能完成主要安装孔、安装面的机加工,有效控制了加工成本与加工周期,完全适配CA6140车床大批量生产、后期维护便捷性的实际需求。
