机床用异形回转锁紧定位构件结构设计

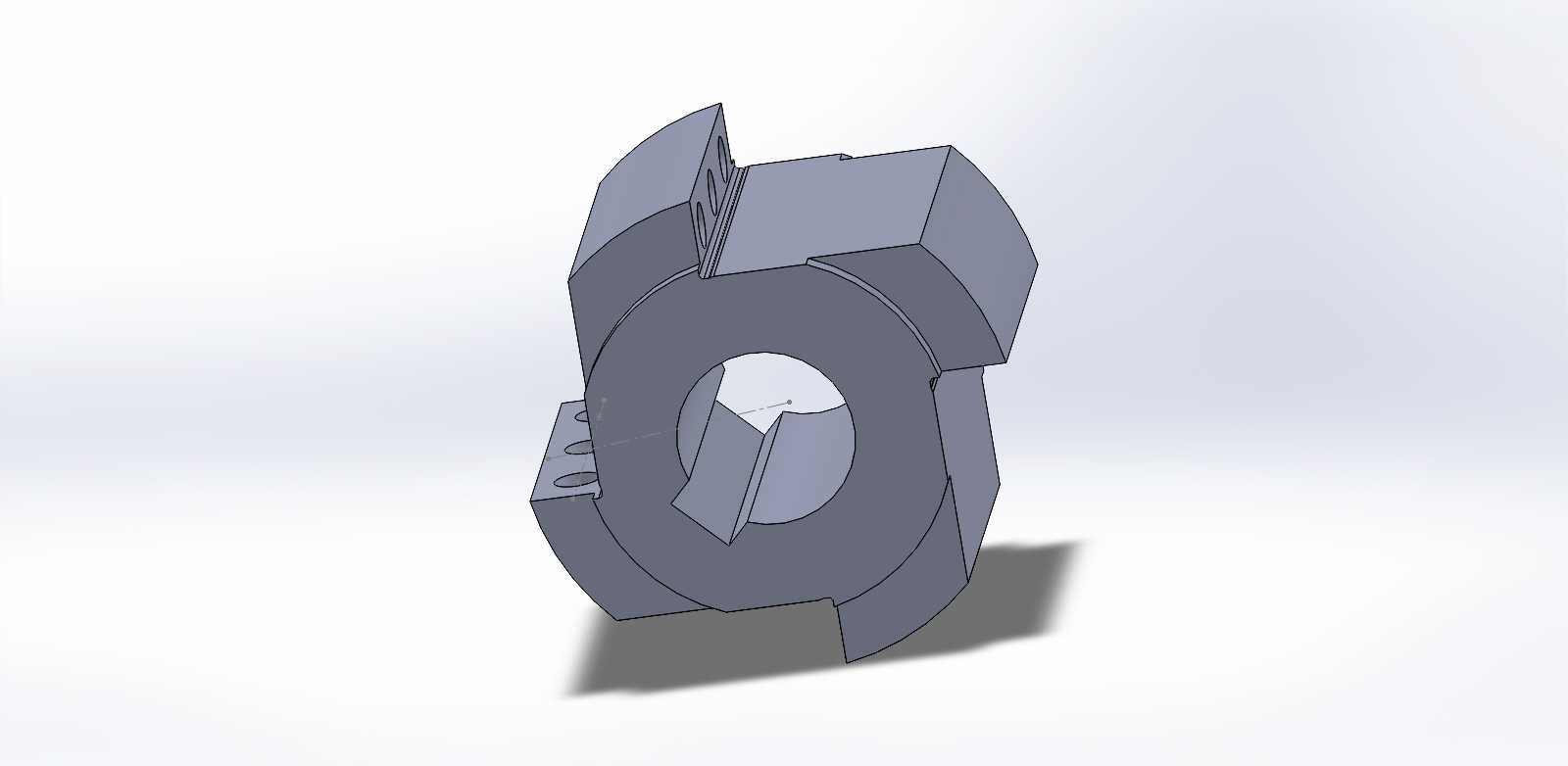

　　在普通车床CA6140的主轴箱、溜板箱及进给机构的传动链路里，这类带周向凸台的异形回转构件，承担着档位切换后的轴向锁紧、周向定位的核心作用，日常加工中频繁的正反转切换、进给量调整带来的冲击载荷，都会直接作用在这类零件上，因此其结构设计的合理性直接决定了机床操作的手感与传动精度的保持性。从结构上看，该零件以中心通孔为装配基准，内孔带单侧定位键槽，用于和传动轴上的平键配合传递扭矩，避免回转过程中出现相对滑移；外圆沿周向均匀分布三个带安装平面的凸耳结构，每个凸耳上预留了螺纹安装孔，用于和外部的拨叉、锁紧挡圈配合，当机床完成档位切换后，拨叉推动该构件沿轴向滑移，凸耳侧面卡入对应档位的定位槽内，即可实现传动链路的锁止，

　　避免加工过程中因切削振动导致档位脱开。设计这类零件时，首先要匹配对应轴段的配合公差，中心孔通常选用H7/k6的过渡配合，既保证装配时的同轴度要求，又不会出现过盈量过大导致装配困难的问题；键槽的位置度公差需要控制在0.02mm以内，避免装配后键侧受力不均出现早期磨损。凸耳的分布角度需要严格匹配机床档位的切换行程，三个凸耳的等分角度误差不能超过0.1度，否则会出现档位卡滞、定位不到位的问题；凸耳上的安装平面需要和中心孔轴线保持平行，平面度公差控制在0.015mm，保证锁紧时接触面贴合紧密，不会在切削冲击下出现松动。从安装边界来看，该零件的最大外圆尺寸需要适配主轴箱内的安装腔空间，轴向滑移行程需要和拨叉的运动行程完全匹配，

　　凸耳的外伸长度不能和腔体内的其他传动齿轮、轴套发生运动干涉，设计时需要预留至少2mm的安全间隙，避免机床高速运转时出现零件碰撞的故障。零件的壁厚设计需要兼顾强度与轻量化要求，主体环形部分的壁厚不能小于8mm，保证承受冲击载荷时不会出现断裂变形，凸耳根部需要设计R3的圆角过渡，避免应力集中导致的疲劳损坏，毕竟机床日常加工中每天的档位切换次数可达上百次，交变载荷下的应力集中是这类零件最常见的失效诱因。实际应用中，这类零件的材质通常选用45号钢经调质处理，硬度达到HB220-250，配合表面做高频淬火处理提升耐磨性，安装孔的螺纹精度选用6H级，保证和紧固螺钉的配合可靠性。建模过程中需要重点关注各特征的拓扑关系，

　　凸耳和主体圆环的相接处不能出现建模缝隙，键槽的边缘需要做微小倒角去除毛刺，避免装配时划伤轴的配合表面；回转特征的草图需要完全约束，避免后续参数修改时出现特征重生失败的问题，对于周向均布的凸耳特征，采用阵列方式生成可以保证各特征的尺寸一致性，减少手动建模带来的角度误差。这类零件虽然不属于机床的核心大型构件，但却是传动系统中不可或缺的功能零件，其加工精度直接影响机床操作的流畅度，很多老旧机床出现的档位脱挡、切换卡滞问题，大多是这类定位锁紧零件出现磨损、变形导致的，在进行机床维修、备件替换建模时，需要严格测量原厂零件的各部分尺寸，尤其是凸耳的角度、键槽的位置、安装孔的间距这些关键配合尺寸，不能出现偏差，否则备件装配后无法实现原有的锁紧定位功能。
