铸造生产线用旋转式铸型输送机械臂结构

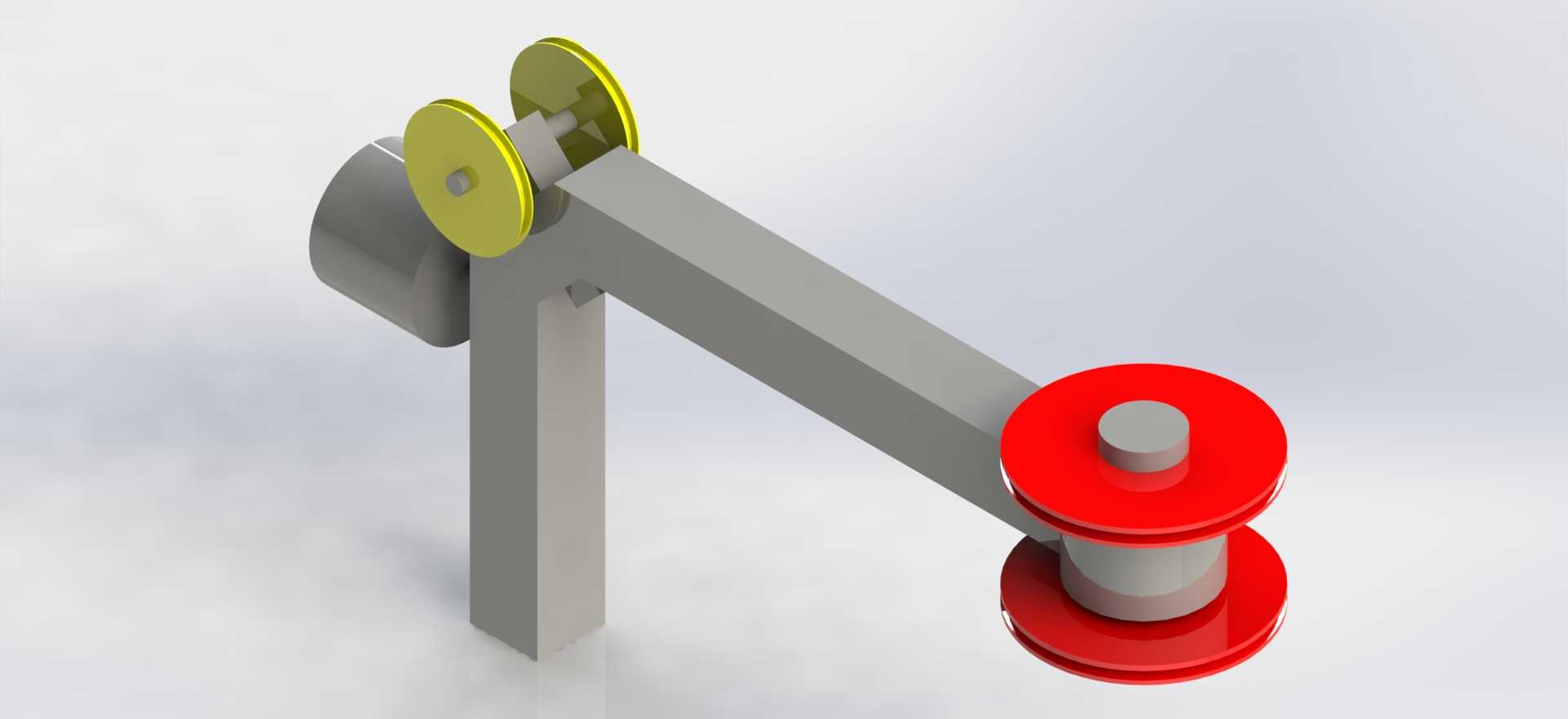

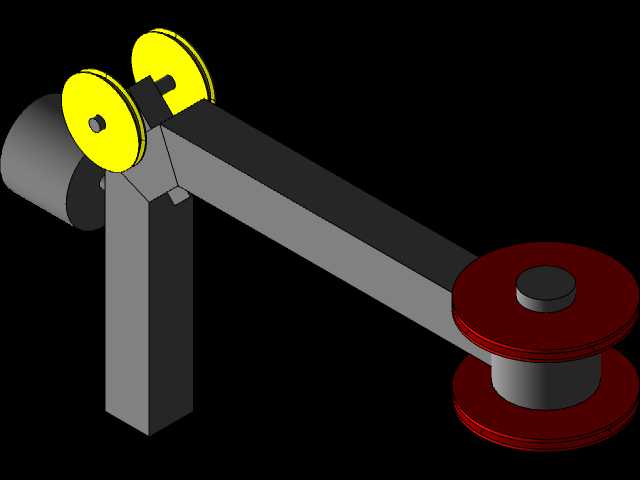

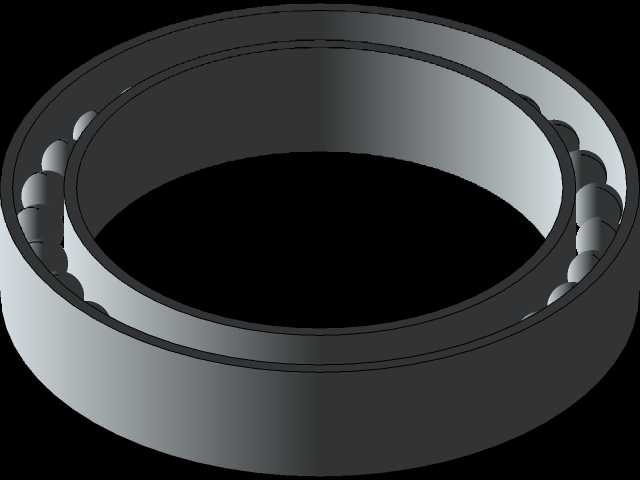

　　在砂型铸造、金属型铸造的连续生产工位中，铸型的工位转移、浇注后铸件的短距离转运一直是影响产线节拍的关键环节，这类旋转铸造机臂正是为适配环形布局铸造工位的转运需求设计的专用执行构件，区别于直线输送的辊道、链板结构，旋转臂可围绕固定立柱做定角度回转，覆盖3-4个相邻工位的作业范围，无需铺设长距离输送轨道，在中小型铸造车间的紧凑布局场景中适配性极强。从结构组成来看，该臂体采用方管截面的焊接臂身作为主承载构件，相比圆管截面，方管的抗弯截面模量在垂直、水平两个方向的一致性更好，可同时承载铸型的竖向重力与回转启停时的水平惯性力，臂身与底部立柱采用回转支承连接，立柱底部通过法兰与设备基座固定，安装时需保证立柱的垂直度公差控制在0.2mm/m以内，

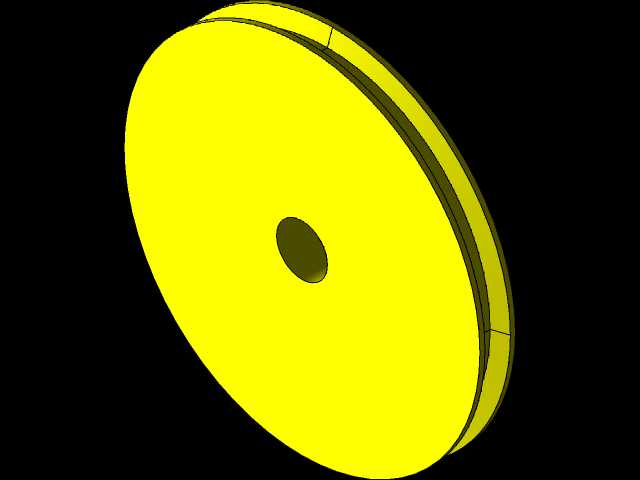

　　避免回转过程中臂身出现偏载卡滞。臂身末端设置的双层红色轮组为铸型承载导向结构，两轮之间的间距适配标准铸型托盘的导向槽宽度，作业时托盘卡入两轮之间的辊轴位置，轮体采用尼龙材质包覆金属轮芯，既具备足够的承载强度，又可避免金属硬接触划伤铸型托盘表面，减少长期运行的磨损量；臂身靠近立柱端设置的两个黄色导向轮为臂身回转限位轮，与固定在基座上的环形导向轨配合，可抵消臂身承载时产生的倾覆力矩，避免回转支承承受额外的径向载荷，延长核心回转部件的使用寿命。设计过程中，首先根据工位覆盖半径确定臂身的有效长度，需保证臂身回转时末端轮组的运动轨迹可准确对接各个工位的托盘接驳位置，同时预留10-15mm的安全间隙，避免臂身回转时与周边的浇注机、

　　冷却罩等设备发生干涉；臂身的截面尺寸根据最大承载铸型的重量核算，按照1.5倍的安全系数校核抗弯强度，避免满负载运行时臂身出现下挠变形，影响托盘对接精度。安装边界方面，立柱底部的安装法兰需匹配基座的预埋螺栓孔位，螺栓采用8.8级高强度螺栓，双螺母防松，安装完成后需手动盘车测试臂身回转的顺畅度，全程无卡滞、异响后方可连接驱动机构；臂身的回转角度可根据工位布局调整，常规配置为90度或120度定角度回转，驱动端可搭配齿轮减速电机配合行程开关实现工位精准定位，定位精度可控制在±2mm以内，满足铸型接驳的对位要求。实际运行过程中，该臂体的回转速度需匹配产线节拍，通常设置为5-8r/min，速度过快会导致铸型在启停时出现移位，

　　速度过慢则会拉长工位等待时间，影响整体生产效率；日常维护时需定期检查回转支承的润滑状态，导向轮的磨损量，当轮面磨损量超过2mm时需及时更换，避免出现导向间隙过大导致的对位偏差。这类旋转臂结构相比多关节工业机器人，结构更简单，维护成本更低，在固定节拍、固定转运路径的铸造工位中，可靠性远高于通用机器人，可适应铸造车间多粉尘、高温的恶劣作业环境，无需复杂的防护结构即可长期稳定运行，是中小型铸造生产线自动化改造中性价比极高的转运执行构件。
