铸造车间用大型储料分料砂箱结构设计

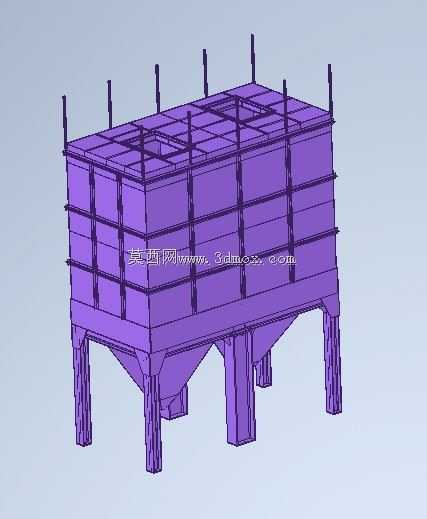

　　在铸造车间的砂处理、型砂周转输送工段，这类大型立式砂箱是衔接混砂工序与造型工位的核心中转承载设备，日常承担暂存混制完成的型砂、按造型线节拍均匀分料给下游造型设备的作用，避免混砂机连续出料与造型机间歇用料之间的产能错配，整条砂处理线的运行流畅度很大程度上受这类中转砂箱的结构合理性影响。从结构设计逻辑来看，整体采用上部矩形储料仓加下部多锥斗出料的组合构型，上部矩形仓体采用分块式钢板拼接加外置竖向加强筋的设计，既可以最大化利用车间竖向空间提升储料容积，也能通过加强筋抵消满仓状态下型砂对仓壁的侧向挤压力，避免长期承压出现仓壁鼓胀变形；仓顶预留的检修口与吊装立柱，既满足日常检修时人员进入仓内清理结块型砂的需求，

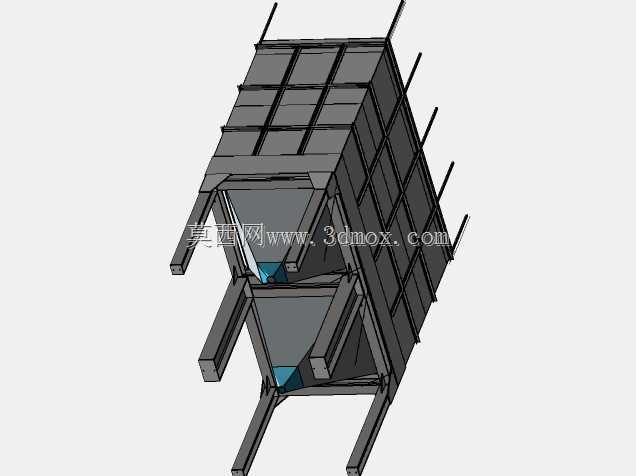

　　也方便设备整体吊装转运时的吊点挂载，不需要额外焊接临时吊耳破坏仓体结构强度。下部的多锥斗出料段采用对称斜壁设计，斜壁角度严格按照型砂的自然安息角取值，避免型砂在锥斗段出现架桥、堵料的问题，每个锥斗对应独立的出料口，可以同时给多条并行的造型线供料，也可以单口出料适配小批量造型生产的需求，锥斗与上部仓体的连接位置采用满焊加角筋补强的结构，承受满仓状态下锥斗段的物料重量，避免焊缝长期受交变载荷出现开裂漏砂的问题。支撑腿采用变截面型钢焊接结构，腿部分布位置避开出料口的正下方区域，给下游的输送皮带、给料机预留足够的安装与维护空间，支撑腿底部预留地脚螺栓安装孔，可以直接与车间地面的预埋螺栓固定，抵消满仓状态下的设备整体重心偏移，

　　避免设备受振动影响出现移位。仓体侧面的横向加强筋沿高度方向等距分布，既可以提升仓壁的抗变形能力，也可以作为外部检修爬梯的附着基础，不需要额外在仓壁上焊接爬梯固定件破坏仓壁的密封性能；仓顶的竖向立柱除了作为吊点使用，也可以用于安装料位计、除尘罩等附属设备，减少后期加装附属设施时的结构改动量。从安装边界来看，这类砂箱通常布置在混砂机出料口的正下方，设备进料口与混砂机出料溜管的间隙控制在合理范围，避免落料过程中出现粉尘外溢，同时设备整体高度要匹配下游造型线的进料高度，保证锥斗出料口与给料设备的衔接落差合理，不会出现落料冲击过大损坏给料设备的问题；设备安装时需要保证整体垂直度偏差在允许范围内，避免锥斗段斜壁角度出现偏差导致单侧积料，

　　长期积料会造成仓体受力不均引发结构变形。日常使用过程中，这类砂箱的仓壁内壁可以根据使用需求加装耐磨衬板，减少型砂流动对仓壁的冲刷磨损，延长设备整体使用寿命，锥斗出料口位置可以配套安装气动闸门，根据生产需求控制每个出料口的给料量与给料速度，适配不同造型设备的用料需求。不同于小型造型用砂箱，这类大型中转砂箱的设计不需要考虑翻转起模的受力需求，核心设计目标是储料稳定性、出料流畅性与结构耐久性，所有结构设计都围绕大储量、低堵料风险、易维护的核心需求展开，仓体的分块拼接设计也方便设备运输时拆分，到现场后再进行组焊安装，降低超大件运输的成本与难度。
