CA6140车床配套活动滚轮排输送结构

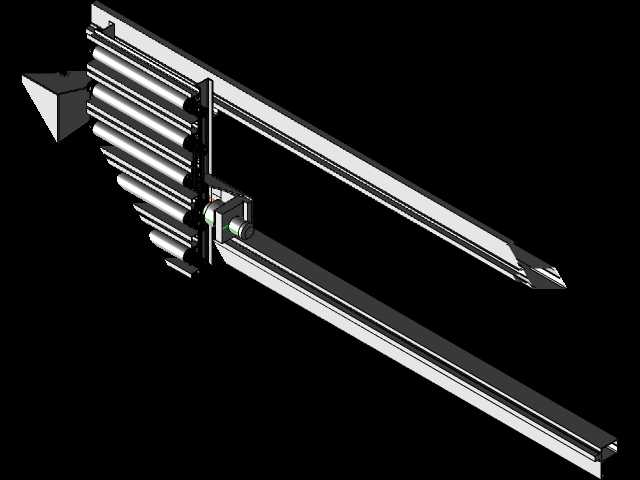

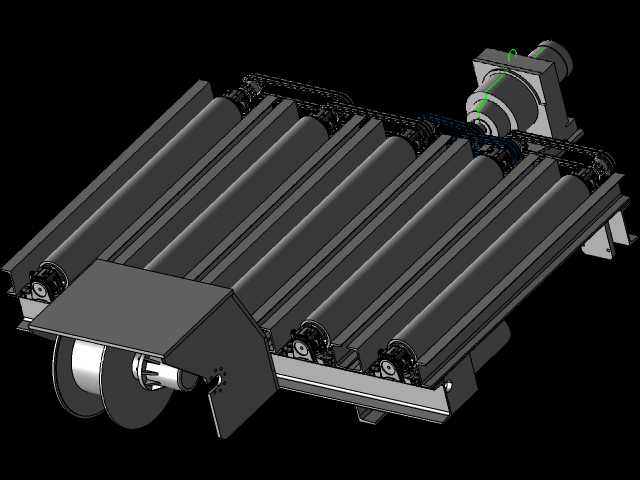

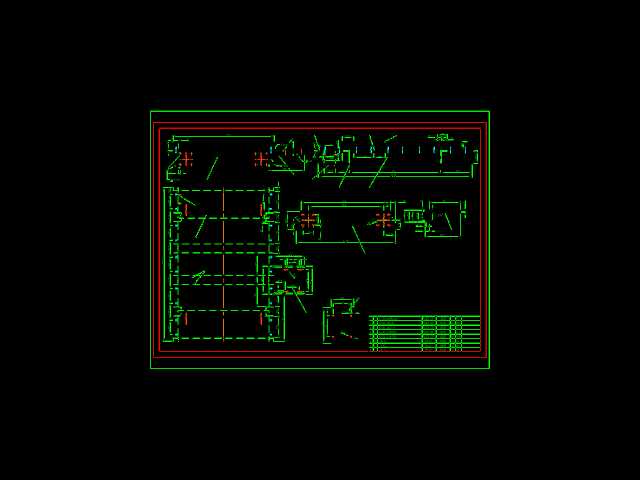

　　这套滚轮排结构是CA6140普通车床进行长轴类、棒料类工件加工时的配套辅助输送导向部件，在实际车间加工场景中，主要承担长尺寸工件送进过程中的承托、导向与滑移减阻作用，解决车床自身主轴通孔贯通后，悬伸长度过大的棒料在高速旋转、轴向进给时出现的甩动、挠度变形、送进卡顿等实际加工问题。从结构设计逻辑来看，整套滚轮排采用模块化分段排布思路，主体承载梁采用冷拉型钢加工的长直导轨作为安装基准，导轨的直线度公差控制在每米0.02mm以内，保证整段滚轮排的安装基准面与车床主轴轴线保持平行，安装时需要先找正导轨面与主轴中心高的同轴度误差，整体安装边界需要匹配车床主轴后端的出料延伸空间，单段标准滚轮排的有效承托长度可覆盖1.5米以内的棒料悬伸段，

　　多段拼接时可适配最长6米的常规棒料加工需求。滚轮组件采用交错等距排布方式，每一组滚轮都通过独立的销轴铰接在安装支架上，滚轮外圈采用轴承钢淬硬处理，表面粗糙度达到Ra0.8，既保证工件接触时的耐磨性能，又能降低棒料轴向滑移时的摩擦阻力，相邻滚轮的间距设置为120mm，这个间距是结合直径20mm到100mm区间棒料的最小挠度计算得出，避免小直径棒料在两个滚轮之间出现下垂弯斜的情况。侧边的导向挡轮组件采用可调式安装结构，可根据加工棒料的直径大小调整挡轮的伸出位置，对棒料的径向窜动进行限位，防止棒料旋转过程中出现径向偏移碰擦导轨梁的问题，挡轮内部采用深沟球轴承作为转动支撑，转动灵活无卡滞，能够适配最高1200r/min的棒料旋转线速度，

　　不会出现跟随转动卡顿导致的工件表面划伤问题。在实际安装调试过程中，整套滚轮排的安装基面需要与车床床身的安装平面保持水平，整体高度可通过底部的调节螺栓进行微调，保证滚轮的承托面与车床主轴中心的高度差控制在0.05mm以内，避免工件送进时出现别劲、卡滞的情况。端部的连接支架可直接与CA6140车床的主轴箱后端安装位进行适配，不需要对车床本体进行额外打孔改装，降低现场改造的工作量。从实际使用场景来看，除了常规棒料加工时的承托导向，这套滚轮排也可适配车床进行长轴类零件的掉头加工、深孔钻削时的长杆刀具导向支撑，甚至在部分小批量流水线加工场景中，可作为工序间的短距离工件滑移输送轨道使用，滚轮的转动阻力小，工件依靠人工推送即可顺畅滑移，

　　不需要额外配置动力输送组件，结构简单可靠，日常维护只需要定期给滚轮销轴加注润滑脂，检查滚轮的磨损情况即可，没有复杂的液压、电气组件，车间普通机修人员即可完成日常维护保养。设计过程中充分考虑了车间加工的实际工况，所有外露的金属结构件都进行了发黑防锈处理，能够适应车间切削液飞溅、金属粉尘附着的恶劣加工环境，不会因为长期接触切削液出现锈蚀卡滞的问题，滚轮的销轴采用不锈钢材质加工，避免长期使用后锈蚀导致滚轮无法转动。整套结构没有采用复杂的异形零件，90%以上的结构件都可以采用常规的车、铣、钻工艺加工完成，加工成本低，备件更换方便，车间如果出现滚轮磨损的情况，只需要拆下销轴更换对应滚轮即可，不需要整体更换整套排体，大幅降低长期使用的维护成本。在结构强度校核方面，单组滚轮的额定承载能力设计为50kg，整段滚轮排的总承载能力可达到300kg，完全覆盖常规黑色金属棒料的重量承载需求，不会因为工件过重出现滚轮变形、导轨弯曲的问题。
