CA6140车床操作面板门锁钥匙结构

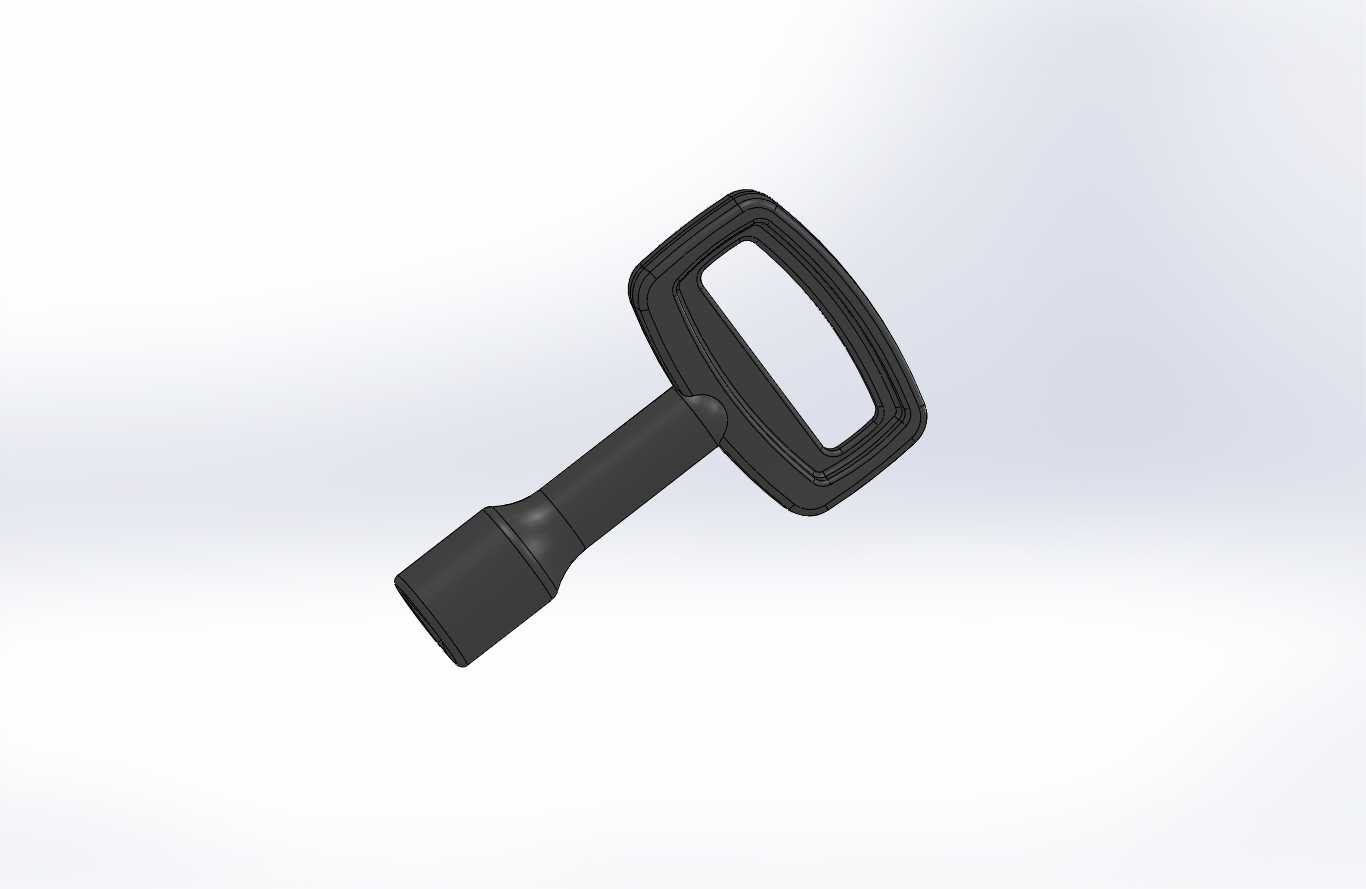

　　在普通卧式车床的日常运维与操作权限管控场景中，操作面板的门锁部件是避免非授权人员误触参数、改动设备运行设置的核心防护结构，而配套的门锁钥匙则是实现面板舱门启闭、权限解锁的直接执行零件。这款适配CA6140型卧式车床的门锁钥匙，在设计阶段首先围绕车床操作现场的实际使用工况做了针对性的结构优化：握持端采用带镂空的环形宽面结构，整体轮廓做了大圆角过渡处理，没有尖锐棱角，操作人员在佩戴劳保手套的状态下也能稳定施力，不会出现打滑硌手的问题，镂空区域的尺寸刚好能容纳成年男性食指穿过，即便手上沾有切削液、金属切屑粉末，也能通过穿指的方式快速拿取，避免钥匙从手中滑落掉入机床排屑槽的风险。钥匙的插入杆部分做了分段式的直径设计，

　　靠近握持端的位置设置了一圈定位凸台，当钥匙插入锁芯达到额定深度时，凸台端面会与锁芯外端面完全贴合，给操作人员明确的插入到位触感反馈，避免插入深度不足导致拧转时损伤锁芯弹子；插入杆的末端做了半球形导向头，即便在光线不足的夜班操作场景下，操作人员也能凭借触感快速对准锁芯插孔，不需要反复调整对位角度，缩短开门操作的耗时。从安装适配的边界尺寸来看，这款钥匙的整体长度控制在85mm以内，握持端的最大外轮廓宽度为42mm，厚度12mm，能够适配CA6140车床操作面板上标配的弹子锁芯安装位，不需要对原有面板的锁孔开孔尺寸做任何二次修改，替换原有磨损、遗失的钥匙时可以直接适配，不需要额外调整锁体结构。在功能特性上，

　　钥匙的拧转受力段做了局部加粗处理，材料选用45号钢经调质处理，表面做发黑防锈处理，能够承受日常使用中最大15N·m的拧转力矩，即便锁芯因为长期积尘、进了切削液出现轻微卡滞，也不会因为施力拧转出现杆部弯曲、断裂的问题；握持端的环形结构边缘做了1.5mm的倒边处理，长期握持使用不会磨破劳保手套，也不会在操作人员快速插拔钥匙时划伤手部。从实际应用场景出发，这款钥匙除了用于开启车床操作面板的防护舱门，也能适配同型号车床电气柜侧门的同规格锁芯，一把钥匙可以实现两个舱位的启闭，减少操作人员需要随身携带的钥匙数量，避免多把钥匙混淆导致的开锁效率下降。设计过程中特意规避了过于复杂的曲面结构，整个零件除了握持端的过渡圆角，

　　其余结构均为规则的回转体与拉伸特征，不管是采用机加工方式单件制作，还是采用精密铸造方式批量生产，都能快速完成加工，加工过程中不需要定制特殊成型刀具，普通的数控车床、铣床就能完成全部工序，加工成本低，后期替换配件的获取难度小。在结构强度校核阶段，针对拧转时的受力情况做了有限元分析，在施加20N·m的极限拧转载荷时，钥匙杆部的最大应力为187MPa，远低于45号钢调质后的屈服强度，不会出现塑性变形，能够满足车床现场10年以上的使用周期要求；钥匙表面的发黑层厚度控制在8-12μm，能够抵御车间环境中切削液雾气、金属粉尘的腐蚀，不会因为长期使用出现表面锈蚀卡滞锁芯的问题。考虑到车床操作现场经常会出现钥匙随手放置在机床导轨、操作面板台面上的情况，这款钥匙的握持端采用了上宽下窄的重心分布，放置时能够稳定平放在平面上，不会因为机床运行的振动出现滑落，同时环形的镂空结构也方便穿入钥匙环，和其他设备维护用钥匙归集存放，避免遗失。
