家用立式无叶空气净化循环设备

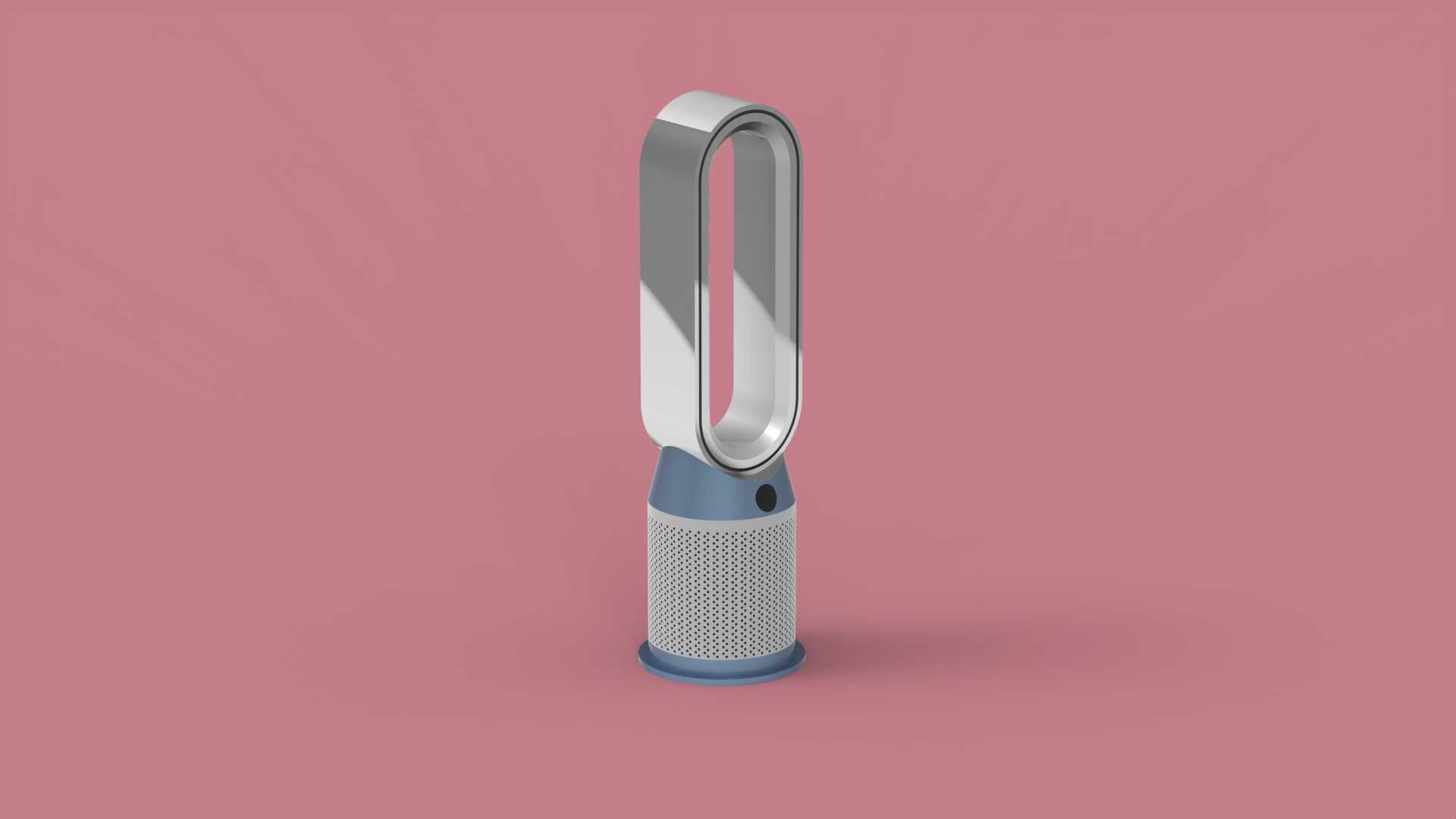

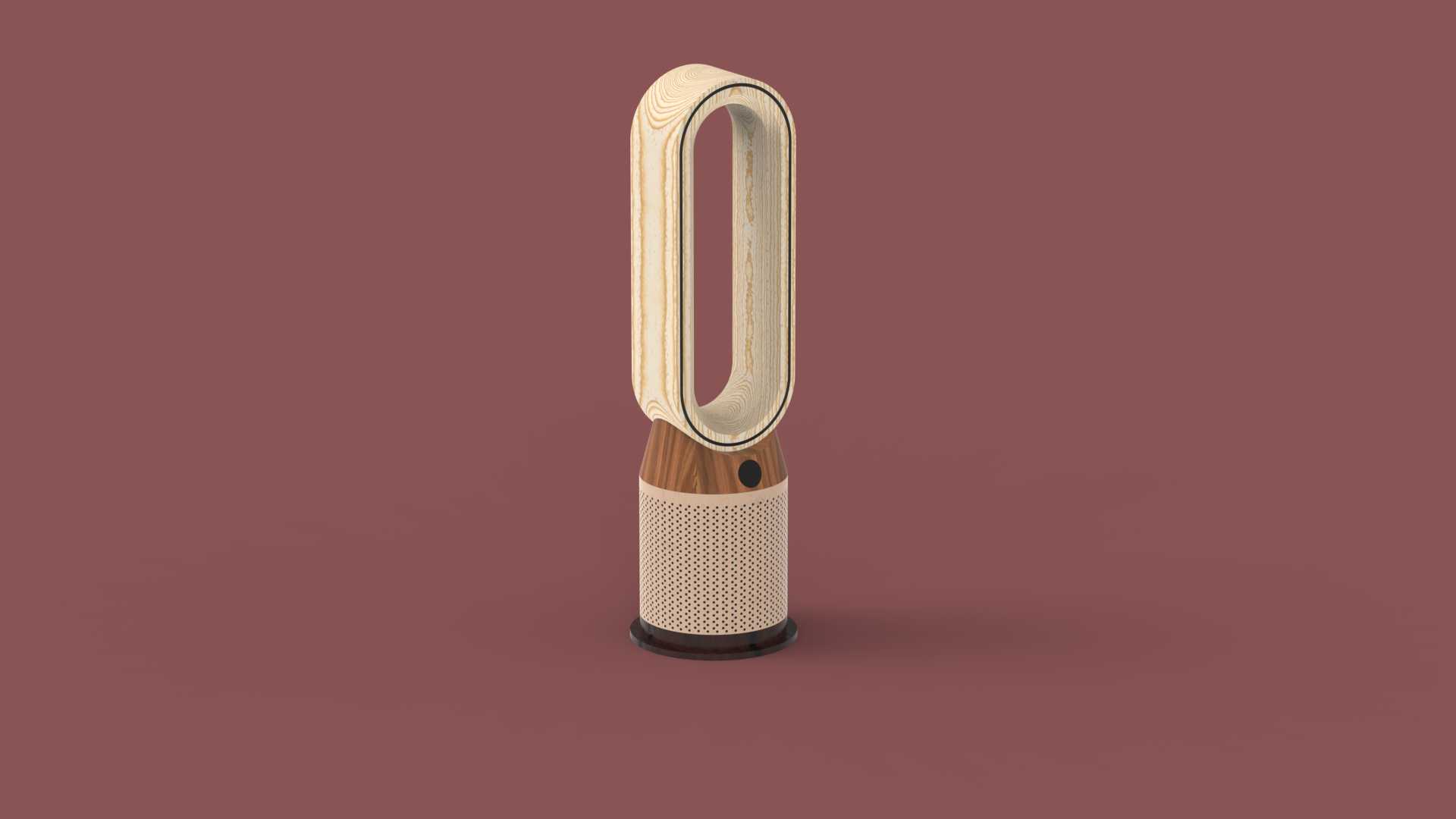

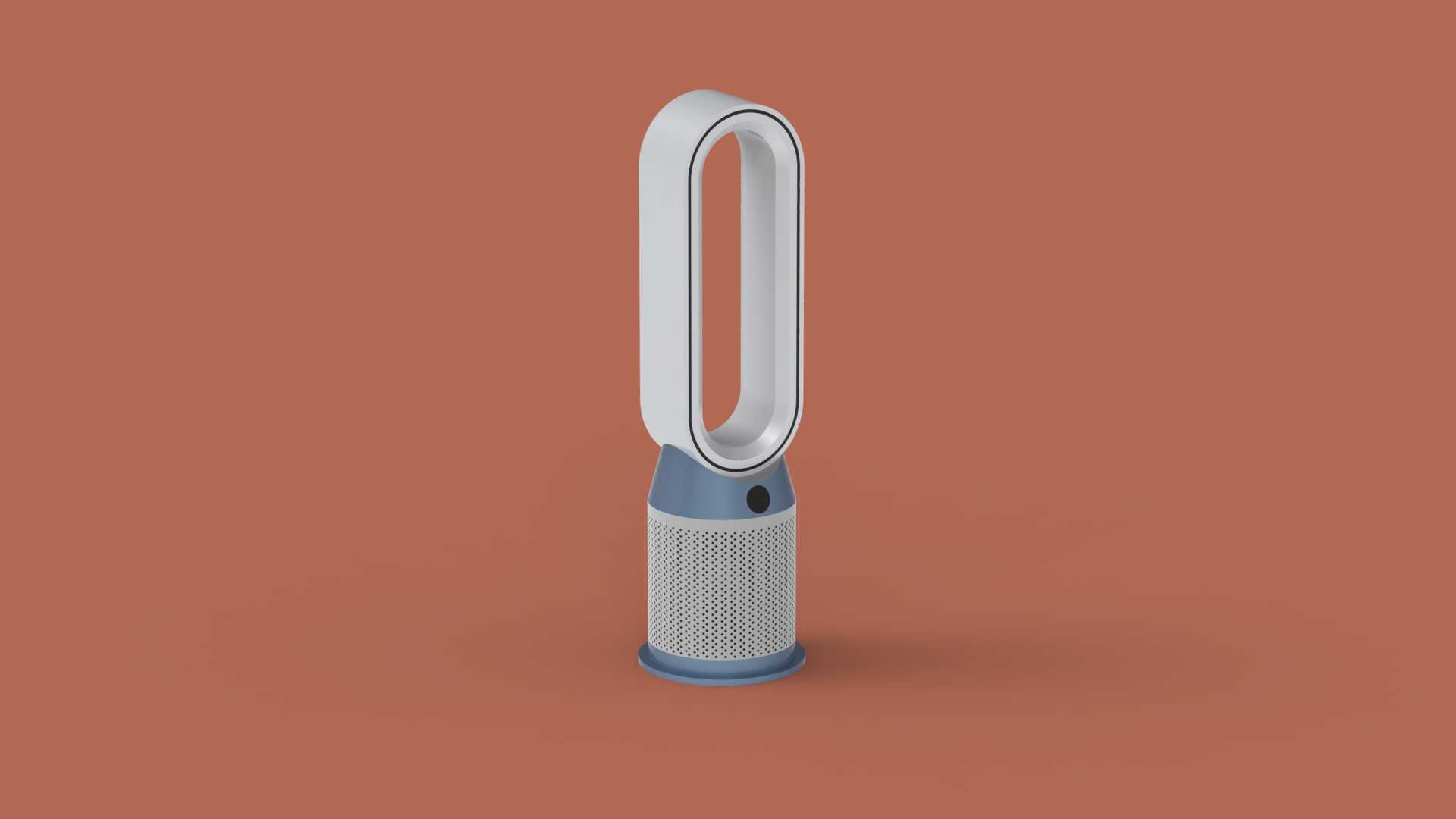

　　日常做家电类结构建模时，这类立式无叶净化设备的结构逻辑其实和传统带扇叶的净化扇差异很大，先从实际落地的应用场景说起，这类设备主要投放于15-30平的居家客厅、独立卧室或是小型办公隔间，核心要解决的是封闭空间内空气颗粒物过滤、室内空气循环的双重需求，和普通桌面净化器不同，立式结构的出风高度刚好匹配人体坐立状态的呼吸带高度，不需要额外抬高设备就能让过滤后的洁净空气直接覆盖人员活动区域。

　　从功能拆分来看，设备下半段是核心的过滤与进风单元，外层包裹的格栅结构是初效进风面，主要拦截毛发、大颗粒浮尘，内部嵌套的HEPA滤网层负责过滤PM2.5级别的细颗粒物，部分同结构产品还会在滤网层内侧加装活性炭模块，用来吸附室内异味、挥发性有机物，进风段的底部做了微抬的支撑边，既避免地面杂物直接贴住进风格栅造成风阻增大，也能防止日常拖地时的水渍溅入进风腔造成滤网受潮。进风腔上方是动力单元，采用高压离心风机把过滤后的空气加压送入上方的环形出风风道，和传统外露扇叶的结构相比，无叶环形风道的出风是通过科恩达效应把环形缝隙喷出的高速气流带动周边空气混合后送出，实际送出的风量是风机本身吸入风量的10-15倍，同时没有外露扇叶，日常清洁不需要拆解扇叶，也避免了儿童触碰转动部件的安全隐患。

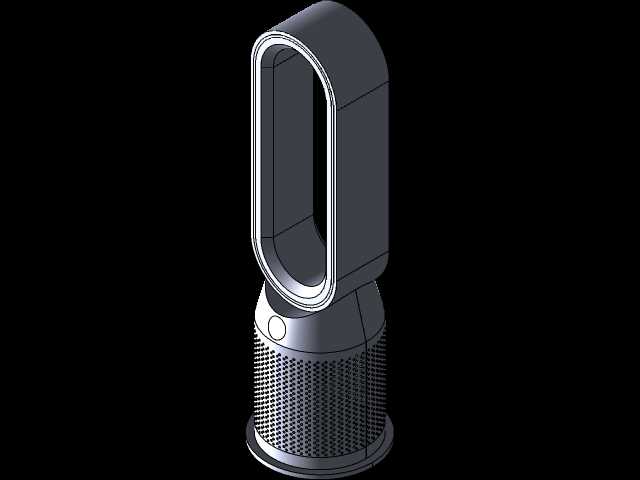

　　建模时的结构拆分要严格匹配实际装配的边界，首先底部基座的直径控制在220mm左右，这个尺寸刚好能保证设备在1.2米总高度下的抗倾覆稳定性，按照家电安规要求，设备倾斜15度不能翻倒，基座内部要预留配重块的安装位，配重块通常采用铸铁或是水泥复合块，重量控制在1.5-2kg，抵消上部环形风道的重心偏移。下半段过滤筒的直径和基座保持一致，高度大概在400mm，这个高度刚好适配常规尺寸的复合滤网，滤网和筒体之间要留2mm的密封泡棉安装槽，避免未经过滤的空气从装配缝隙直接进入风机腔造成二次污染。

　　上部的环形出风结构是建模的难点，环形的椭圆长轴控制在350mm，短轴120mm，环形的出风缝隙宽度统一控制在1.3mm，缝隙过大会导致出风风速不足，无法带动周边空气形成倍增效应，缝隙过小则会增大风阻，带来额外的风噪问题。环形风道和下部机身的连接段做了15度的倾角设计，这个角度是经过实际送风测试验证的，出风方向会自然朝向斜下方，刚好覆盖人员坐立时的上半身区域，不需要手动调整角度就能实现全域空气循环。连接段侧面预留的圆形开孔是状态指示灯与操作按键的安装位，按键采用轻触式结构，和外壳表面做齐平处理，避免积灰也方便日常擦拭清洁。

　　实际安装摆放时要注意，设备背部进风面需要和墙面保持至少150mm的距离，保证进风通畅，如果贴墙摆放会导致进风面积不足，实际净化效率会下降30%以上，同时设备周边不要放置布艺窗帘、毛绒摆件这类容易被吸附到进风格栅的物品，避免堵塞进风通道。建模过程中所有的装配止口都要做0.3mm的拔模斜度，方便后续开模时的脱模，外壳的拼接缝隙控制在0.15mm以内，既保证外观的整体性，也不会因为加工公差导致装配错位。另外风道内部的所有曲面都要做顺滑过渡，不能有直角凸起或是台阶结构，不然会产生紊流带来额外的工作噪音，正常工作状态下设备的噪音要控制在35-55分贝区间，对应睡眠档到最高档位的噪音水平，不会对日常休息、办公造成干扰。

　　从结构可靠性角度考虑，基座底部要预留三个防滑硅胶垫的安装位，硅胶垫的厚度5mm，邵氏硬度40度，既可以保证设备在光滑的瓷砖、木地板表面不会轻易滑动，也能缓冲风机工作时产生的微震动，避免震动传递到地面产生低频共振噪音。滤网的更换结构采用侧开式卡扣设计，不需要搬动整个设备，只需要按压卡扣就能打开滤网仓盖更换滤网，卡扣的扣合力控制在15N左右，成年人可以轻松打开，同时不会因为设备运行的震动导致仓盖自行松脱。
