SolidWorks曲面构建自由形态流线构件

　　在非标设备外观覆盖件、文创产品异形结构、流体通道导流构件的设计场景中，曲面建模能力直接决定了产品最终的形态还原度与功能适配性，很多需要兼顾平滑过渡、有机形态的结构，依靠常规的实体拉伸、切除特征根本无法实现，必须依托曲面特征的拼接、修剪、缝合来完成整体形态的搭建。这类流线型曲面构件在实际应用中，常作为设备的外观装饰条、流体管路的导流段、文创产品的主体轮廓结构，其表面的曲率连续性直接影响后续的工艺落地——如果是外观件，曲面G2连续的要求能避免喷涂后出现光影畸变；如果是导流构件，顺滑的曲面过渡能减少流体通过时的紊流产生，降低运行过程中的阻力与噪音。做这类曲面设计的时候，首先要理清整体的形态边界，先搭建空间骨架曲线，这里的曲线不能随手绘制，

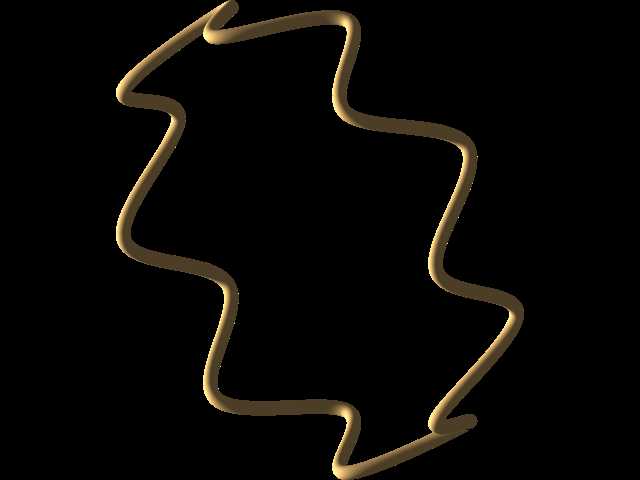

　　每一段控制点的位置都要对应实际的安装限位要求，比如构件两端的连接段要匹配对接零件的安装面尺寸，曲线的弯折角度要避开周边其他零部件的运动包络，避免后续装配出现干涉。很多新手做曲面容易陷入“为了造型而造型”的误区，画出来的曲面看着顺滑，实际根本没法加工，也没法和周边结构对接，所以在搭建曲线阶段就要把安装边界的尺寸卡死：比如构件整体的截面直径控制在8mm，适配常用的卡扣安装槽宽度，整体轮廓的最大外伸尺寸不超过35mm，保证安装后不会突出设备外表面的安全边界。曲面构建过程中，要优先采用放样、边界曲面这些可控性更高的特征，少用自由形这类随意性太强的工具，每一段曲面生成后都要做曲率检查，避免出现局部的褶皱、反曲率点，

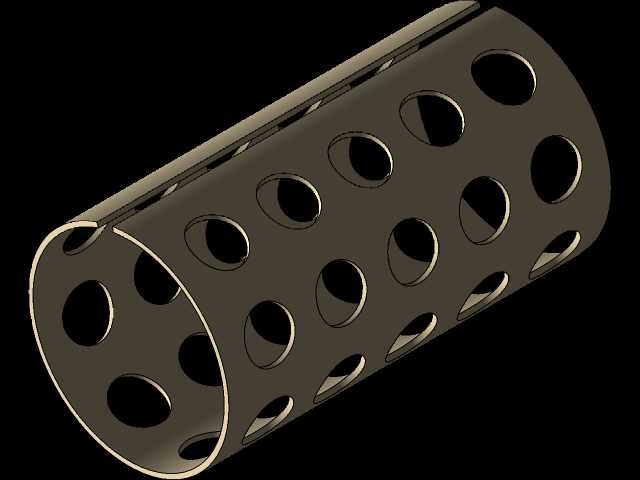

　　这些缺陷在三维软件里看着不明显，实际3D打印或者注塑开模的时候，会直接导致壁厚不均、脱模卡滞的问题。等所有曲面片修剪完成后，要做整体的缝合检查，确认没有开放边之后再尝试加厚成实体，加厚的壁厚要保持均匀，常规的塑料件壁厚控制在1.5-2mm，金属件的话根据加工工艺调整，如果是钣金折弯的曲面结构，还要提前计算好折弯展开的系数，避免成型后尺寸偏差。这类曲面构件的安装位一般隐藏在曲面的非外观侧，设计的时候要提前预留安装柱或者卡扣的位置，不能等曲面做完了再硬切出安装位，那样会破坏曲面的整体连续性，也容易导致安装位置的强度不足。另外在做空间曲线排布的时候，要考虑后续加工的可行性，如果是采用五轴加工的金属曲面，

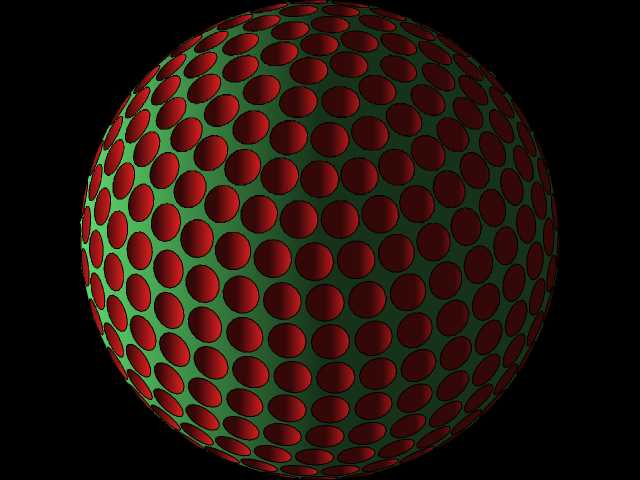

　　要保证曲面的曲率变化在机床的加工摆角范围内，不要出现过小的内R角，避免刀具无法加工到位；如果是采用3D打印做手板验证，要注意曲面的悬空角度，必要的时候添加支撑结构的避让位，减少后处理的打磨工作量。实际项目中这类曲面结构经常会遇到修改调整的需求，所以建模的时候要做好特征的参数化关联，把骨架曲线的控制点做好尺寸约束，后续调整整体形态的时候只需要修改骨架曲线的参数，整个曲面就能自动更新，不用重新搭建所有特征，能大幅提升设计迭代的效率。很多人觉得曲面建模就是做外观花架子，实际上在很多功能结构里曲面的作用不可替代，比如物料输送的滑道曲面，顺滑的过渡能避免物料卡滞；通风设备的导风曲面，合理的曲率设计能大幅提升送风效率，这些都需要在建模的时候结合实际的功能需求调整曲面的形态，而不是单纯追求视觉上的好看。
