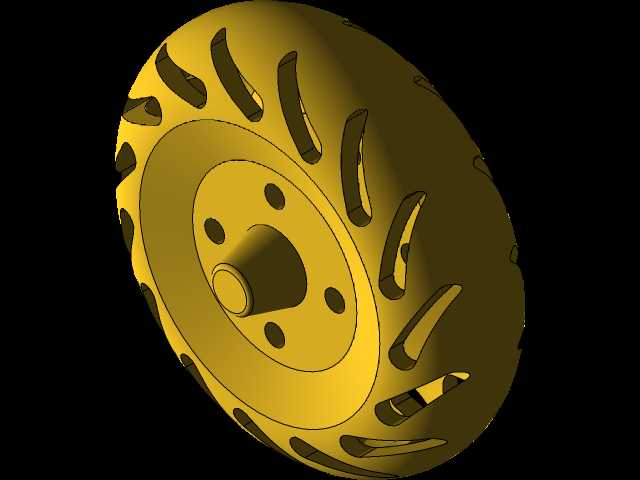

CSWA技能考核用带镂空槽轮毂类练习零件

　　这类带周向镂空槽的轮盘类零件，常作为机械设计技能实操考核的典型练习载体，其结构覆盖了从基础草图绘制、特征建模到装配配合校验的全流程基础技能点，适合入门设计者掌握回转类零件的设计逻辑。从实际工程场景来看，这类带均匀减重槽的轮状结构，在小型行走机构的驱动轮、轻载传动系统的从动轮、农用微耕设备的行走轮上都有相似的结构应用，核心设计目标是在保证轮体径向承载能力的前提下，尽可能降低零件自身重量，减少转动惯量带来的动力损耗，同时镂空结构还能在轮体接触泥泞、多尘工况时，避免杂物卡滞在轮面影响运转稳定性。

　　从结构设计逻辑来看，该零件以中心轴孔为装配基准，轴孔端设计有凸起的定位轴台，用于和配套的传动轴、轴承内圈实现轴向定位，轴台端面的几个均匀分布的小孔，是用于安装端盖紧固螺钉或者传动销的连接位，保证轮体和轴之间不会出现周向打滑。轮体的主体辐板部分采用等厚度设计，辐板上的镂空槽沿圆周方向均匀阵列，槽型采用两端圆弧过渡的长条形结构，这种槽型设计可以避免直角位置的应力集中，在承受径向冲击载荷时，应力能够沿着圆弧面均匀分散，不会出现局部应力过大导致的辐板开裂问题。轮缘部分做了加厚处理，轮缘外侧的圆弧过渡面可以保证和配套履带或者橡胶外圈贴合时，接触应力分布均匀，不会出现局部压损外层接触件的问题。

　　在建模实操过程中，这类零件的设计需要先确定中心轴孔的配合公差，通常和传动轴采用H7/k6的过渡配合，保证装配后同轴度符合传动要求，定位轴台的外径需要和配套轴承的内圈端面尺寸匹配，轴向突出高度要略大于轴承内圈的倒角尺寸，保证轴承端面能够完全贴合轴台端面实现可靠定位。辐板上的镂空槽在做圆周阵列时，需要严格保证阵列的角度等分精度，否则轮体转动时会出现动不平衡问题，在高速转动场景下会引发明显的振动，因此建模时需要以中心轴线为阵列基准，确保每个槽的位置度误差控制在合理范围内。轮缘的外径尺寸需要根据配套的传动件接触周长确定，比如作为行走轮使用时，轮缘外径直接决定了行走机构的单圈行进距离，设计时需要结合配套传动系统的减速比，匹配整机的行进速度要求。

　　从安装边界来看，该零件的轴向安装尺寸由中心轴台的高度和辐板厚度共同决定，装配时需要保证轴台端面和轴肩完全贴合，轮体的另一侧通过轴用挡圈或者锁紧螺母实现轴向固定，避免运转过程中出现轴向窜动。辐板上的连接孔位置需要和轴端的法兰孔位完全对应，孔位的位置度偏差不能超过0.1mm，否则会出现螺钉无法装配的问题。镂空槽的边缘需要做微小的倒角处理，去除加工过程中产生的飞边毛刺，避免装配和运转过程中划伤操作人员或者配套的密封件。这类零件的材质通常选用工程塑料或者铸铝，在轻载场景下也可以采用ABS材质3D打印制作，能够满足低转速、低载荷场景下的使用需求，如果用于重载传动场景，则需要改用45号钢制作，并且对镂空槽的边缘做淬火处理，提升结构的抗冲击能力。

　　在实际设计校验过程中，需要对轮体做静平衡校验，通过调整镂空槽的加工余量，保证轮体的质心落在中心轴线上，避免转动时出现偏心振动。同时需要校核辐板在额定径向载荷下的变形量，确保辐板的最大变形量不会超过轮缘和周边固定件的间隙值，避免运转过程中出现剐蹭。对于有密封要求的使用场景，还可以在轮缘外侧加装橡胶外圈，通过轮缘上的卡槽实现橡胶圈的固定，提升轮体和接触面的摩擦力，避免出现打滑问题。
