城市通勤代步自行车整车结构三维设计

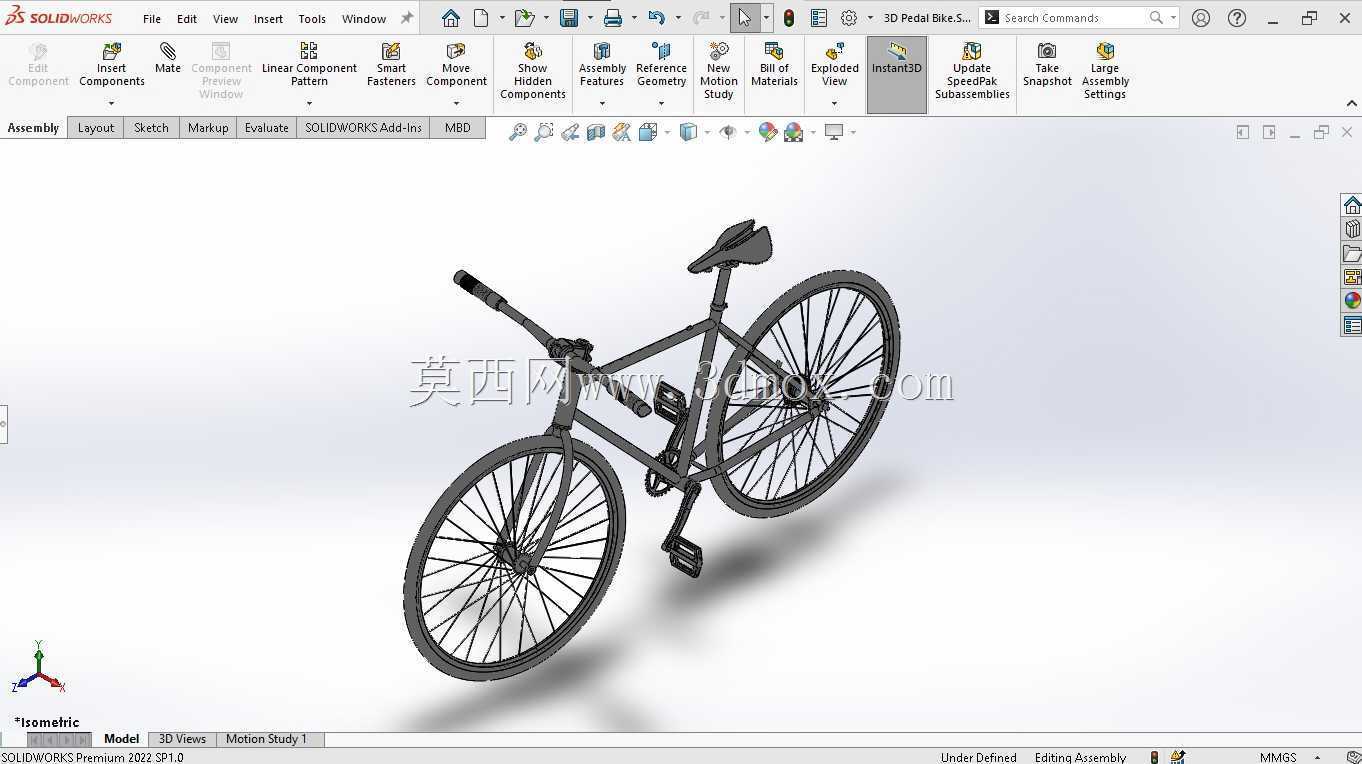

　　这款自行车的三维结构设计，核心围绕城市日常短距离通勤、休闲骑行的实际使用场景展开，建模过程中完整还原了脚踏驱动两轮车辆的全部机械联动逻辑，没有做多余的装饰性冗余结构，所有部件的尺寸边界都参考民用通勤自行车的通用安装规范设定，可直接用于结构教学演示、骑行装备适配开发、非标改装件的前期结构验证工作。

　　从实际使用场景来看，这类菱形车架自行车主要覆盖3-10公里的日常出行需求，相比大尺寸载重自行车，整体结构更轻量化，转向操控灵活度更高，适合在城市非机动车道、社区内部道路、郊野绿道等铺装路面使用，日常维护门槛低，不需要复杂的专用工具即可完成常规部件的更换调整。建模时优先还原了车架的核心受力结构，也就是由头管、上管、下管、座管组成的前三角，以及座管配合后下叉、后上叉构成的后三角，两个三角的连接节点完全按照实际焊接位置设定，没有出现结构错位，能够直观展示菱形车架的受力传递路径：骑行过程中脚踏施加的扭矩通过曲柄、链轮传递给链条，再带动后轮轴处的飞轮转动，驱动力通过后下叉传递到座管位置，再分散到上管、下管最终传递到头管位置，配合前叉的缓冲作用抵消路面传递的颠簸振动。

　　功能特性上，模型完整还原了转向机构的联动关系，头管内部的碗组结构预留了标准安装尺寸，车把转动时前叉可同步带动前轮实现转向，转向角度限位参考实际通勤车设定，左右最大转向角度均为45度，避免转向过度导致的侧翻风险。传动部分的牙盘、链条、飞轮、曲柄、脚踏都按照实际装配关系做了配合约束，转动曲柄时可带动链条实现完整的传动循环，能够直观展示不同齿比下的传动比差异，方便初学者理解自行车链传动的工作原理。轮组部分的辐条采用等距交叉排布方式，轮圈直径参考26寸民用自行车的通用尺寸设定，轮胎与轮圈的配合边界预留了标准胎垫安装空间，花鼓位置的安装孔位完全匹配前后叉的轴端尺寸，不需要额外修改即可实现虚拟装配。

　　设计思路上，这款模型没有加入山地车的减震前叉、变速套件等复杂结构，优先保证基础结构的准确性，适合作为机械基础教学的演示案例，帮助学习者理解三角桁架结构的受力优势、链传动的布置方式、转动副的装配约束逻辑。所有部件的安装边界都做了明确的区分，比如座管与座管夹的配合公差、中轴与车架五通的安装尺寸、把立与头管的锁紧位置，都按照民用自行车的通用行业标准设定，在做改装件开发时，可以直接在这个模型基础上修改对应部件的尺寸，比如调整车把宽度、更换不同厚度的坐垫、调整曲柄长度，不需要重新搭建整车基础框架，能够大幅缩短前期建模的时间成本。

　　外形尺寸方面，整车长度控制在170cm左右，车把宽度为60cm，坐垫高度的调节范围覆盖75cm到90cm，能够适配身高160cm到185cm的骑行者使用，整车的最大宽度出现在车把位置，脚踏转动到水平位置时的最大宽度为35cm，日常停放时占用的空间仅为0.6平方米左右，适合在小区自行车棚、写字楼非机动车停放区等空间有限的区域存放。所有外露部件的边缘都做了圆角处理，没有尖锐的凸起结构，避免骑行过程中发生剐蹭受伤，刹车安装座的位置预留了标准夹器安装孔位，可根据使用需求加装钳形刹车或者碟刹结构，不需要对车架主体结构做修改。

　　从结构验证的角度来看，这款模型的各个连接节点都做了受力简化的结构展示，比如后上叉与后下叉的连接位置、头管与上下管的焊接位置、中轴五通的加强结构，都还原了实际量产自行车的结构设计，能够用于有限元分析的前期模型导入，帮助结构工程师验证不同管材壁厚下的车架形变情况，优化管材的选型方案，在保证车架强度满足日常使用需求的前提下，尽可能降低整车重量，提升骑行的轻便性。
