保时捷944改装款钟屋板结构设计

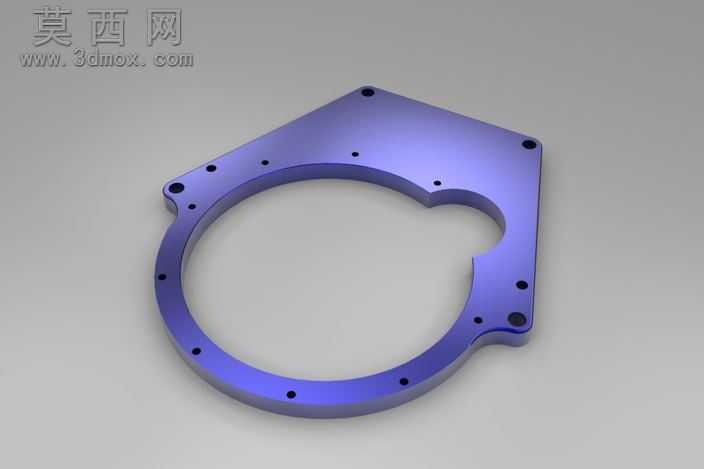

该模型为保时捷944车型适配的改装钟屋板三维设计作品，建模阶段以实车传动系统装配空间为核心基准，先通过草图绘制勾勒出板件的整体外轮廓：主体为适配飞轮、离合器总成的大尺寸环形避让结构，环形外侧延伸出不规则多边形安装固定边，在固定边的对应装配点位逐一绘制螺栓过孔，所有孔位的孔径、孔距均严格匹配保时捷RSR飞轮与离合器底板的安装参数，同时针对上移布置的起动器预留出专属的避让缺口，避免装配后出现运动干涉。建模过程中对板件的厚度做了统一参数化设定，所有安装孔位做了沉头倒角处理，既保证螺栓装配后端面齐平无凸起，也能消除孔口的应力集中风险，板件的边缘位置全部做了圆角过渡处理，避免锐边带来的装配划伤与应力断裂隐患。材质与渲染阶段，为板件赋予了金属阳极氧化蓝紫色材质，调整材质参数还原出金属基材的细腻磨砂质感，同时设置了合适的环境反射与光照角度，清晰呈现板件的曲面弧度、孔位分布与整体结构形态，让观看者可以直观感知零件的实际装配效果。设计思路上，这款改装钟屋板核心解决原厂944钟屋板无法适配RSR系列飞轮离合器组件、起动器位置干涉的问题，通过整体上移起动器安装位的结构调整，搭配完全适配RSR底板的固定孔位布局，在不额外改动车身其他传动部件的前提下，实现高性能传动组件的无损换装，整体结构紧凑，安装点位精准，既满足改装后的传动系统刚性固定需求，也预留了足够的散热与部件运动空间，适配赛道改装场景下的高强度使用需求。
