CA6140车床配套基本对位检测组件

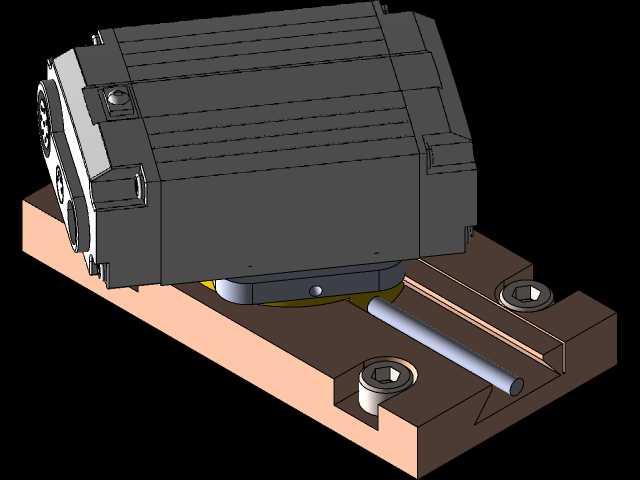

　　在普通车床的自动化改造、工序内工件位置校验场景中，这类对位检测组件是保障加工精度的核心感知部件，尤其适配CA6140这类通用卧式车床的工装加装需求，不需要对床身原有结构做大规模改动，就能实现工件装夹位置、刀具进给初始位的对位校验，避免因装夹偏移导致的加工超差、撞刀等生产事故。从结构设计来看，整个组件分为传感主体与安装基座两部分，传感主体采用方型壳体设计，壳体侧面预留了线缆走线的接口位，壳体边角做了倒角处理，避免安装调试过程中剐蹭操作人员或周边管线，壳体表面的散热筋结构既提升了壳体的结构刚性，也能在车间多油污、多切削液飞溅的环境下，减少液体在壳体表面的附着面积，降低液体渗入内部电路的概率。安装基座采用带定位滑槽的板式结构，

　　滑槽的宽度适配常规车床工装的T型槽尺寸，基座上预留的两个内六角安装孔，孔位间距符合CA6140车床中拖板、工装架的常用安装孔距标准，不需要额外打孔攻丝就能完成固定，基座侧面伸出的导向杆结构，一方面能在传感主体安装时起到预定位作用，避免安装过程中传感主体偏移，另一方面也能作为检测触发的辅助基准，当被检测部件移动到导向杆对应位置时，传感主体就能输出对位完成的信号。设计过程中优先考虑了车间现场的安装容错性，传感主体与基座之间采用可微调的连接结构，松开基座上的锁紧件就能调整传感主体的前后、左右位置，调整行程覆盖±5mm的安装误差范围，即使现场安装时存在小范围的孔位偏差，也不需要重新加工基座，直接微调就能满足检测精度要求。从安装边界来看，

　　整个组件的总高度不超过80mm，安装后不会超出CA6140车床拖板的运动行程范围，不会和刀架、尾座等运动部件发生干涉，基座的底面做了平面度处理，平面度公差控制在0.02mm以内，安装后能保证传感主体的检测面与车床导轨面平行，检测重复精度可以控制在0.01mm级别，完全满足普通车床粗加工、半精加工工序的对位检测需求。实际应用中，这类组件既可以用于工件装夹后的到位检测，判断工件是否推送到卡盘的指定装夹位置，也可以用于刀具换刀后的初始位校验，确认刀具回到安全起始位置后再启动加工程序，还能在自动上下料的改造场景中，作为料道与车床主轴之间的对位检测部件，确认上下料机械手的送料位置准确后再执行装夹动作。不同于通用型的接近开关，

　　这款对位组件的检测触发距离经过专门调校，针对车床加工中常见的钢制工件、铸铁工装的检测距离稳定在3-5mm，不会因为切削液附着、铁屑堆积出现误触发的情况，壳体的防护等级满足车间常规使用要求，日常清理时直接用高压气枪吹走表面铁屑即可，不需要做额外的防护处理。结构建模过程中，所有配合面都按照实际加工公差做了间隙预留，传感主体与基座的配合间隙控制在0.03-0.05mm，既保证微调时滑动顺畅，也不会因为间隙过大导致检测位置偏移，安装用的内六角螺丝采用标准M6规格，和车床日常维护用的紧固件规格通用，不需要单独配备特殊规格的安装工具，现场维护更换时直接用常规内六角扳手就能完成拆装。
