CSWA认证练习用机械零件结构

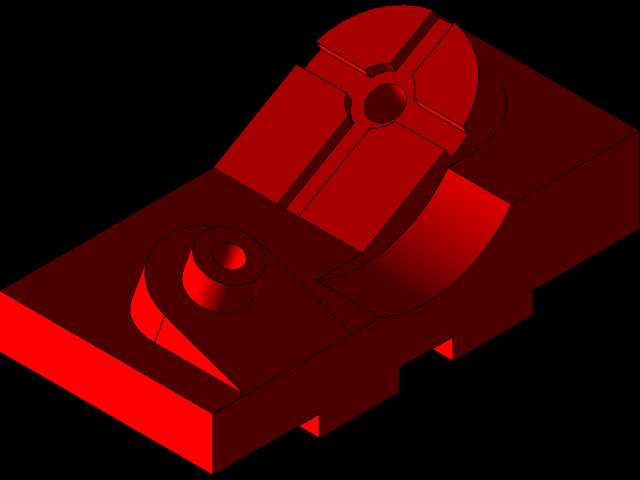

　　该零件作为CSWA技能考核的典型练习载体，对应入门级机械设计人员的实操能力验证场景，覆盖了机械零件建模中最常见的特征组合，适合用于SolidWorks基础建模技能的训练与自测，帮助从业者熟悉从草图绘制到特征生成、从尺寸约束到结构校验的完整建模流程。从实际结构来看，零件主体为带安装凸台的基座结构，底部设置有平整的安装基面，可通过底面的定位结构适配机床工作台的装夹需求，基座一侧延伸出带弧形过渡的支撑臂，臂端设置有同轴的凸台与中心孔，可用于铰接类连接件的装配定位，另一侧的台面上加工有十字形的定位槽，槽体中心设置有沉头安装孔，可实现配套零件的快速定位与锁紧，避免装配过程中出现错位偏移。设计过程中优先考虑了机加工的工艺可行性，

　　所有外棱边均设置了合理的工艺倒角，避免加工后出现锐边毛刺，弧形过渡区域的曲率半径统一适配常规铣刀的加工参数，无需特殊定制刀具即可完成全工序加工，孔位与槽体的位置公差均控制在普通铣床可达到的精度范围内，不需要高精度加工中心即可完成样件制作，降低了练习样件的加工成本。从安装边界来看，零件整体为非对称结构，底部安装面的平面度要求控制在0.02mm以内，保证装夹后不会出现翘曲变形，中心沉头孔的深度与直径匹配常用的内六角螺栓规格，十字定位槽的宽度公差取H7级，可与配套的定位销实现间隙配合，满足快速拆装的练习需求。在建模思路上，该零件整合了拉伸凸台、拉伸切除、旋转凸台、圆角、倒角、异形孔向导等多个基础特征命令，覆盖了草图几何约束、尺寸标注、

　　特征父子关系梳理等核心建模知识点，练习者在建模过程中需要先梳理零件的特征生成顺序，优先绘制主体基座的草图，再依次添加凸台、孔位、槽体等附加特征，最后统一添加圆角与倒角工艺特征，避免过早添加细节特征导致后续特征生成失败。这类练习零件的结构设计完全贴合实际工业场景中的机床附件类零件特征，没有冗余的装饰性结构，每一处几何特征都对应实际的装配或加工需求，比如基座底部的缺口结构是为了避让工作台的T型槽螺栓，侧面的弧形面是为了减少零件运动过程中与周边部件的干涉，凸台上的同轴孔是为了安装转轴类零件，保证转动过程中的同轴度要求。对于刚接触机械建模的从业者来说，完成该零件的建模练习可以快速掌握基础特征的操作逻辑，理解机械结构中工艺特征的设计原则，

　　避免建模过程中出现不符合加工要求的不合理结构，同时也能熟悉CSWA考核的题型特点，提前适应考核的建模节奏，为后续参加正式认证考试打下基础。在实际建模练习中，需要重点关注各个特征之间的尺寸关联，比如凸台的高度要与中心孔的深度匹配，十字槽的位置要与沉头孔的中心同轴，弧形面的曲率要与相邻平面平滑过渡，避免出现特征之间的间隙或重叠，这些细节也是实际机械设计中需要重点关注的内容，直接影响后续零件的加工与装配效果。
