机柜用50厘米长三节式抽屉滑轨

　　在工业机柜、服务器柜体、工业设备储物仓的结构设计中，抽屉类活动构件的滑动支撑选型直接决定了储物单元的使用体验与长期可靠性，本次建模的50厘米长度滑轨，正是针对标准19英寸工业机柜内深度适配的抽屉单元开发的滑动支撑构件。这类滑轨的核心应用场景覆盖了工业控制柜内工具抽屉、服务器机柜配件储物抽斗、自动化设备旁置储物仓、车间工位工具柜抽屉等需要平稳抽拉、承重稳定的活动连接部位，区别于民用家具滑轨，工业场景下的滑轨需要兼顾承重冗余、抗形变能力、反复抽拉的耐磨性能，同时要适配金属柜体的安装基准，避免长期使用后出现抽拉卡滞、下垂变形的问题。

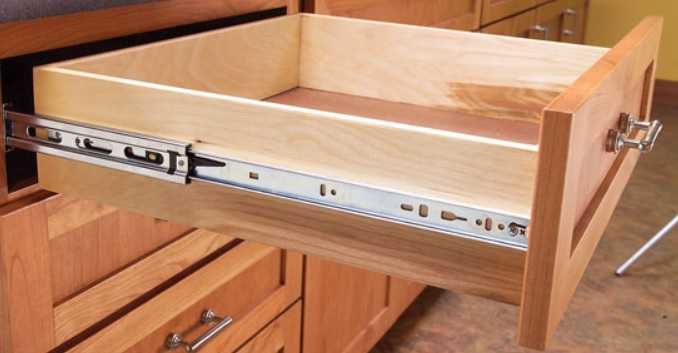

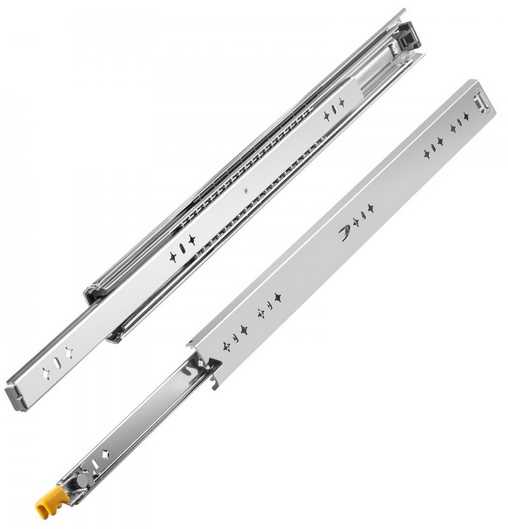

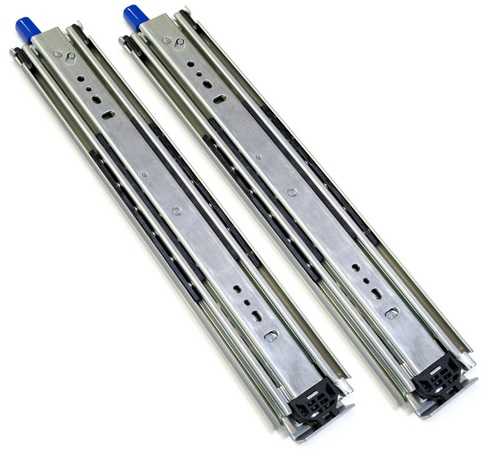

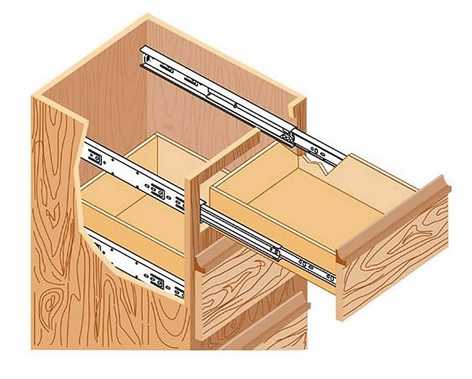

　　从功能特性来看，这款三节式结构的滑轨可实现抽屉的完全拉出，抽拉行程与自身标称长度匹配，50厘米的规格适配深度550毫米左右的标准机柜抽屉单元，安装后抽屉可完全抽出柜体，方便操作人员拿取柜体深处存放的工具、配件、检测耗材等物品，不会出现抽屉后部空间无法利用的情况。滑轨采用多段嵌套的冷轧钢型材结构，每段型材之间通过内置的钢珠滚道实现低摩擦滑动，滚道的排布经过受力校核，在额定承重范围内，抽拉过程全程无明显卡顿，滑动阻力均匀，不会出现前松后紧或者局部卡滞的问题。滑轨的侧边预留了标准的沉头安装孔位，孔位间距符合工业机柜抽屉的通用安装尺寸，不需要现场二次打孔即可直接适配常规的金属抽屉侧板与机柜立柱安装面，安装时仅需通过对应规格的沉头螺丝将滑轨的固定段锁定在柜体安装基准面，活动段锁定在抽屉侧板即可完成装配，安装容错空间充足，即使安装面存在1毫米以内的平面度误差，也不会影响滑轨的正常滑动。

　　设计过程中首先明确了安装边界条件：滑轨闭合状态下总长度为500毫米，完全展开后的总长度约为闭合长度的1.9倍，预留了足够的抽拉行程同时避免展开后超出柜体前方的操作安全距离；滑轨的截面厚度控制在常规抽屉侧板的预留间隙范围内，安装时抽屉侧板与柜体侧壁之间仅需预留12.7毫米的单侧间隙即可容纳滑轨本体，不会过度挤占抽屉内部的储物空间。受力设计上，单根滑轨的额定承重按照工业场景常规需求设定，成对安装后可满足单抽屉放置常规工具、配件的承重要求，型材的折弯角度经过反复校核，避免长期承重后出现型材外翻、滚道变形的问题，每段滑轨的端部都设置了限位挡块，抽屉拉出到最大行程时会通过挡块实现软限位，不会因为抽拉力度过大导致抽屉直接从柜体中脱出，同时闭合状态下也有对应的阻尼定位结构，避免设备移动过程中抽屉自行滑出。

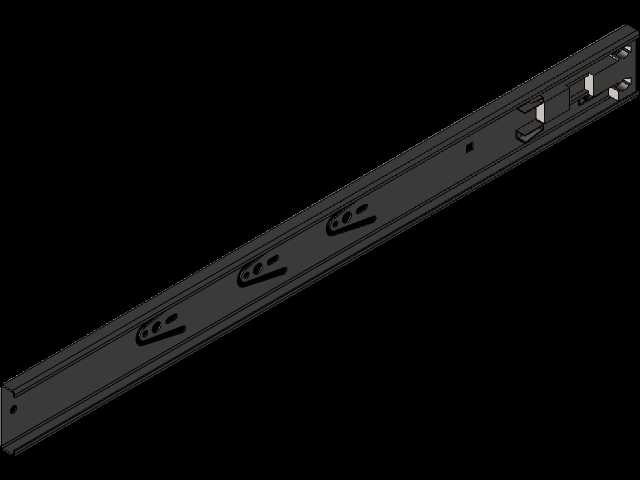

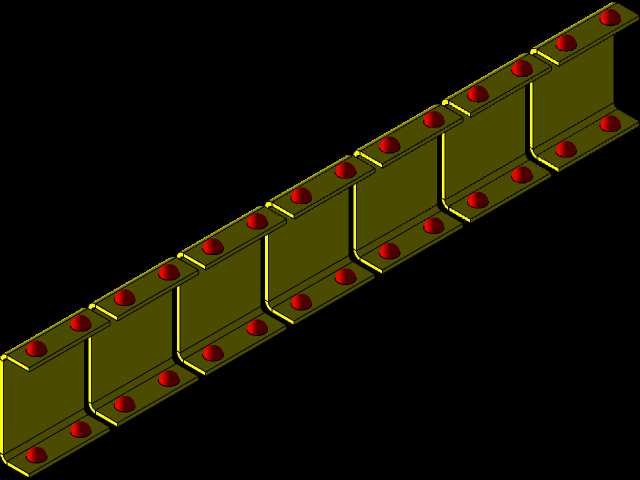

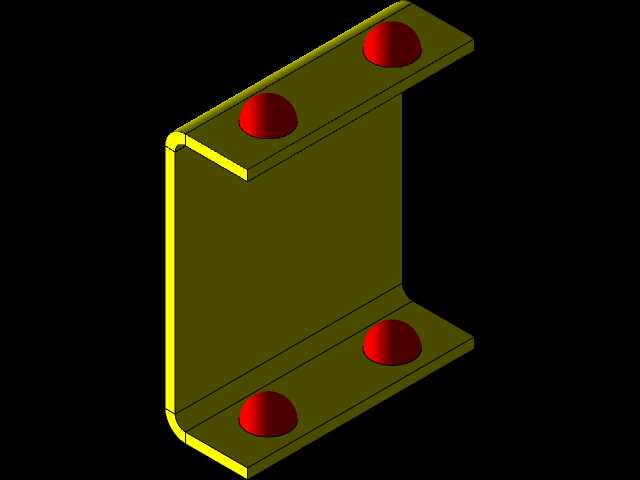

　　从建模细节来看，模型完整还原了滑轨的多段嵌套结构、钢珠滚道的排布位置、安装孔位的具体尺寸与沉头深度、端部限位结构的外形特征，每一段型材的壁厚、折弯圆角都按照实际量产产品的参数进行绘制，没有做过度的简化处理，结构设计人员可以直接将该模型导入到机柜、设备柜体的整体装配中，验证安装间隙、抽拉行程是否与整体结构匹配，不需要重新对滑轨进行二次测绘建模。在实际选型应用中，这类滑轨的选用需要先确认抽屉的总深度、单侧安装间隙、额定承重需求，50厘米长度的规格刚好适配市面上主流的标准网络机柜、工业控制柜的抽屉深度，不需要额外定制长度，采购与替换都十分便捷，同时冷轧钢材质的表面经过防锈处理，可适应车间、机房等常规工业环境的使用需求，不会因为环境湿度变化出现过早锈蚀的问题，长期使用的维护成本极低。
