带螺栓连接副的H型钢梁柱节点构造

　　在民用多高层钢结构、工业厂房承重框架、大跨度场馆支撑体系的结构设计中，H型钢梁柱连接节点是决定整体结构荷载传递效率、抗震耗能能力的核心构造单元，本次呈现的节点构造采用全螺栓装配形式，区别于传统现场焊接节点，可有效规避现场焊接作业受环境温湿度、焊工操作水平影响带来的焊缝质量不稳定问题，同时大幅缩短现场安装周期，适配装配式钢结构建筑的快装施工需求。从实际受力逻辑来看，该节点需要同时承担梁端传递的竖向剪力、水平弯矩以及地震工况下的往复荷载，因此在设计阶段首先明确了传力路径的合理性：梁端的竖向剪力通过端板与柱翼缘的接触面摩擦以及螺栓杆的抗剪作用传递至柱身，梁端弯矩则转化为螺栓群的拉压轴力，通过上下排螺栓的受力差完成弯矩传递，

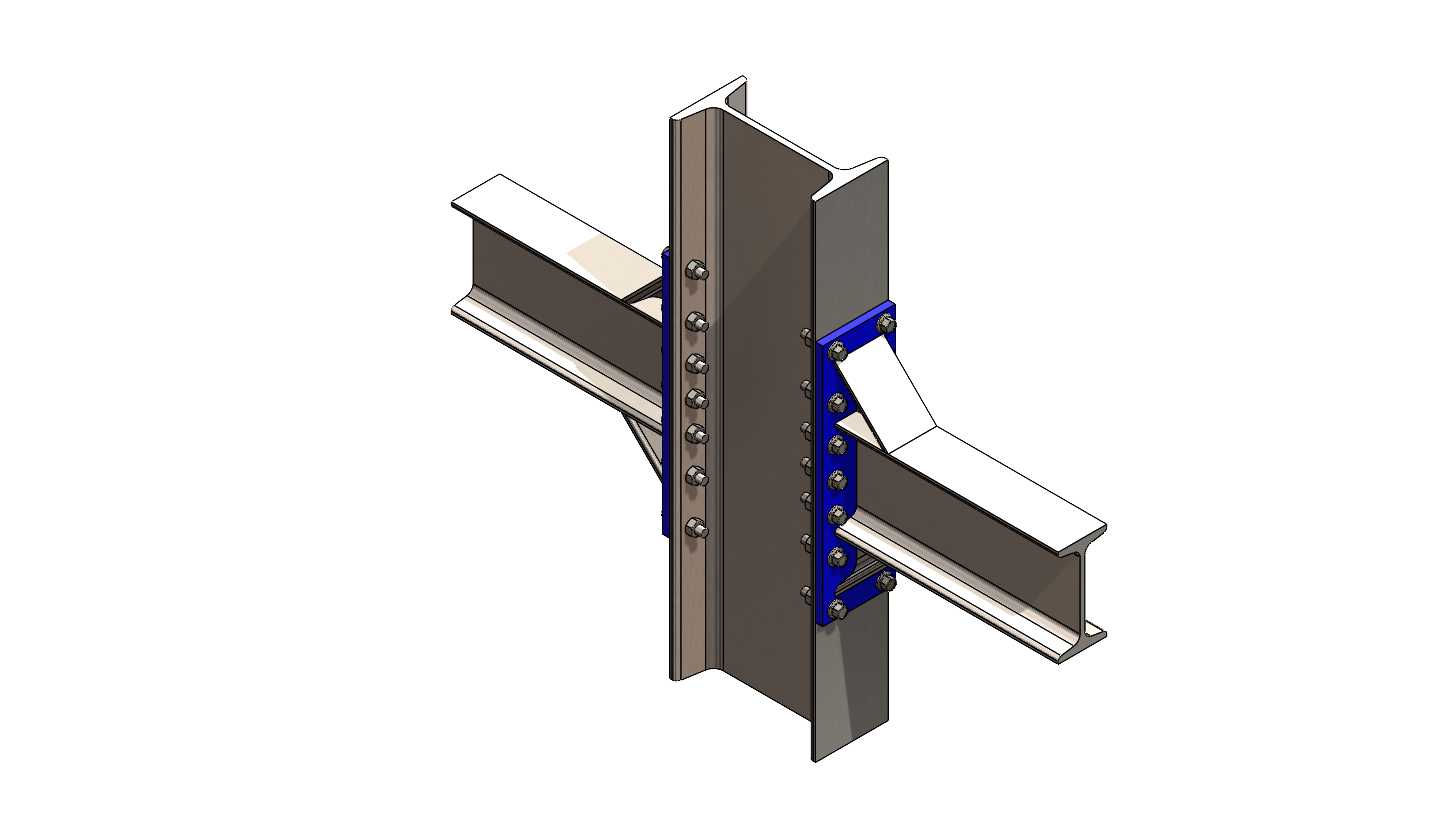

　　为避免柱翼缘在螺栓拉力作用下出现局部屈曲变形，在柱身对应梁上下翼缘的位置设置了横向加劲肋，加劲肋厚度与梁翼缘厚度匹配，可有效分散柱身局部应力，避免应力集中导致的构件局部失效。从构造细节来看，竖向H型钢柱作为竖向承重构件，截面规格适配常规多层框架柱的选型范围，柱身翼缘预先按照螺栓排布规则开设螺栓孔，孔位精度控制在装配允许公差范围内，避免现场安装出现螺栓无法穿入的问题；横向H型钢梁的端部焊接有连接端板，端板厚度经过抗弯验算确定，可避免在螺栓拉力作用下出现端板翘曲变形，端板上的螺栓孔排布采用多排对称布置形式，既保证了螺栓群的受力均匀性，也预留了足够的扳手操作空间，方便现场施工时的螺栓紧固作业。在梁端与柱翼缘的夹角位置设置了三角形加劲腋板，

　　腋板分别与梁下翼缘、柱翼缘采用螺栓固定，该构造可有效降低梁端根部的应力集中系数，提升节点的抗弯承载力，在大跨度梁或者荷载较大的工况下，该腋板可显著减小梁端的变形量，提升整体结构的刚度储备。从安装边界条件来看，该节点的所有连接构件均在工厂完成预制加工，包括H型钢的切割、端板焊接、螺栓孔钻制、构件表面防腐处理，现场仅需完成构件对位、螺栓穿入、按扭矩要求紧固螺栓即可完成安装，不需要现场动火作业，既降低了现场施工的安全风险，也更适合在禁火区域的改扩建项目中使用。在建模过程中，需要重点关注各构件之间的装配干涉问题：螺栓与螺栓孔之间预留合理的装配间隙，螺母与构件接触面保证足够的承压面积，加劲肋的切角尺寸需要避开柱身的圆角过渡区域，

　　避免安装时出现构件无法贴合的问题；同时螺栓的长度需要根据连接总厚度进行匹配，保证紧固后螺栓露出螺母的长度满足规范要求，既不能过短导致螺纹啮合长度不足，也不能过长造成材料浪费和安装空间干涉。从实际应用场景拓展来看，该类节点除了应用在建筑钢结构框架中，也可适配重型设备的支撑钢架、工业管道的承重支架、大型货架的主框架连接等场景，只需要根据实际荷载大小调整H型钢的截面规格、螺栓的直径与数量、端板与加劲肋的厚度参数，即可满足不同工况的受力需求。在结构验算环节，需要分别验算螺栓的抗剪承载力、承压承载力，端板的抗弯承载力，柱翼缘与加劲肋的局部承压承载力，以及节点域的抗剪承载力，保证节点的承载力高于构件本身的承载力，实现“强节点弱构件”的抗震设计要求，避免在极端荷载作用下节点先于构件发生破坏，给整体结构带来坍塌风险。该构造的三维模型完整还原了各零件的装配关系，包括螺栓、螺母、垫片的排布位置，加劲肋的焊接与连接位置，各构件之间的接触面贴合状态，可直接用于钢结构节点的教学演示、施工交底、装配式构件的生产建模参考，帮助结构设计人员、现场施工人员更直观地理解节点的传力逻辑与安装顺序，减少因二维图纸表达不清晰带来的加工与安装错误。
