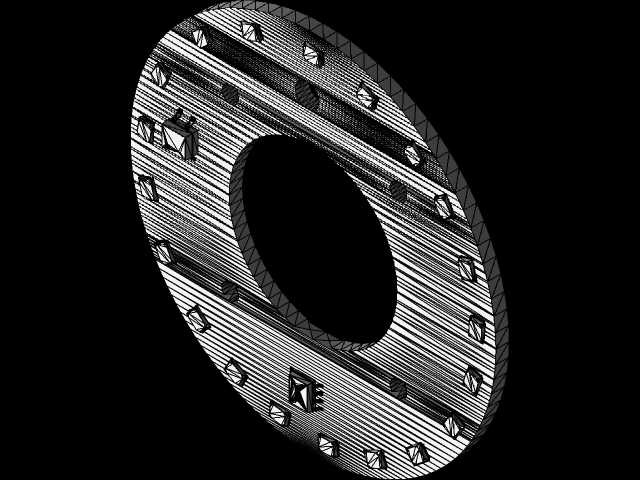

带40mm扇形孔环形LED线路板结构

　　在工业环形照明、设备状态指示环、嵌入式环形光源的结构适配场景中，这类带扇形开孔的圆形PCB结构是核心承载部件，区别于常规矩形PCB的布线逻辑，环形结构的走线需要完全贴合圆周曲率排布，避免出现锐角走线带来的信号干扰问题，同时要兼顾板上LED灯珠的均匀排布间距，保证整环发光的一致性。设计时首先确定中心通孔的尺寸边界，40mm的扇形孔并非单一通孔，而是沿内圈分布的异形安装让位结构，主要用于穿过设备的中心转轴、走线束或者配套的固定卡扣，避免PCB安装时与设备内部的运动部件产生干涉，这类扇形孔的位置精度直接影响整板的安装同轴度，建模时需要以中心原点为基准做圆周阵列定位，保证每个孔位的角度偏差控制在机械安装允许的公差范围内。

　　板体的外圈分布有多个小型安装固定孔，用于配合螺丝将PCB锁紧在配套的灯座或者设备端面上，固定孔的位置需要避开背面的走线层与焊盘位置，防止锁附螺丝时压伤线路造成短路。板面上的灯珠焊盘沿圆周等距分布，每个焊盘的位置对应外圈的出光位，建模时需要预留焊盘的阻焊层区域，同时考虑灯珠焊接后的高度差，保证后续安装透光罩时不会出现顶碰或者间隙过大漏光的问题。从安装边界来看，这类圆形PCB的外径需要匹配对应安装槽的内径尺寸，板厚通常选用常规PCB的标准厚度，既保证整板的结构强度，不会在安装锁附时出现板体翘曲，也能适配常规SMT贴片加工的工艺要求。扇形孔的设计除了让位功能外，还能减少整板的用料面积，同时在设备内部空气流通时起到辅助散热的作用，

　　避免LED长时间工作时热量在板中心区域积聚，影响灯珠的使用寿命。布线时整板的电源走线沿环形主干线排布，每个灯珠的分支走线长度尽量保持一致，减少不同位置灯珠的供电压差，避免出现整环亮度不均的问题。在实际设备适配中，这类环形PCB常被用于机床工作灯的环形光源、视觉检测设备的环形补光灯、设备操作面板的状态指示环，需要根据配套设备的内部空间调整中心孔与扇形让位的尺寸，本次设计的40mm扇形孔适配中心轴径在35mm以内的穿过式安装场景，外圈的固定孔位可以适配M2规格的紧固螺丝，安装时不需要额外做结构修改就能直接匹配常规的环形灯座结构。建模过程中需要重点关注异形孔的边缘倒角处理，避免PCB加工时出现边缘毛刺，同时板体的外圆边缘需要做圆角处理，

　　防止安装时割伤操作人员或者损坏配套的密封胶圈。不同于普通民用环形灯的PCB结构，工业场景使用的这类板件在设计时需要考虑抗振动性能，固定孔的位置尽量靠近板体的受力支撑点，减少设备运行振动带来的板体形变，避免焊盘脱焊或者线路断裂的问题。灯珠排布的角度需要结合光学设计的出光角度调整，保证相邻灯珠的光照区域在目标照射面上完全衔接，不会出现暗区，同时走线的宽度需要根据整板的总电流计算，避免大电流供电时走线过热。
