CA6140车床主轴端多孔连接法兰盘

　　这款盘类零件是CA6140普通卧式车床主轴前端的核心连接构件，日常在车间设备维保、老旧车床数控化改造、主轴端工装拓展场景中使用频率极高。从实际装机工况来看，它的核心作用是实现主轴动力输出端与三爪卡盘、花盘、专用夹具之间的刚性连接，既要传递主轴旋转时的全部切削扭矩，也要保证夹具回转中心和主轴轴线的同轴度，避免加工工件出现径向跳动超差的问题。

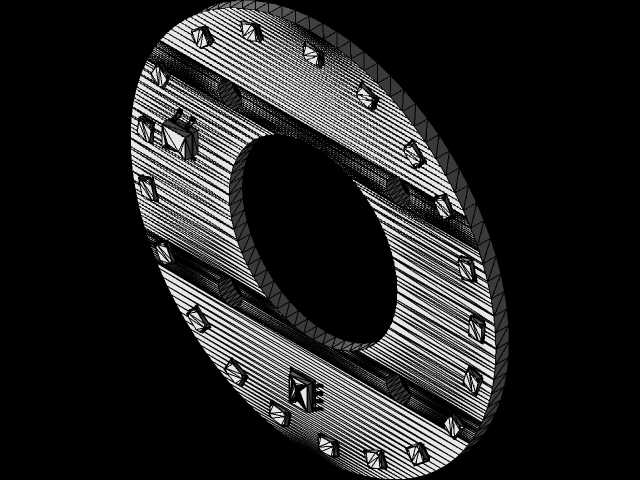

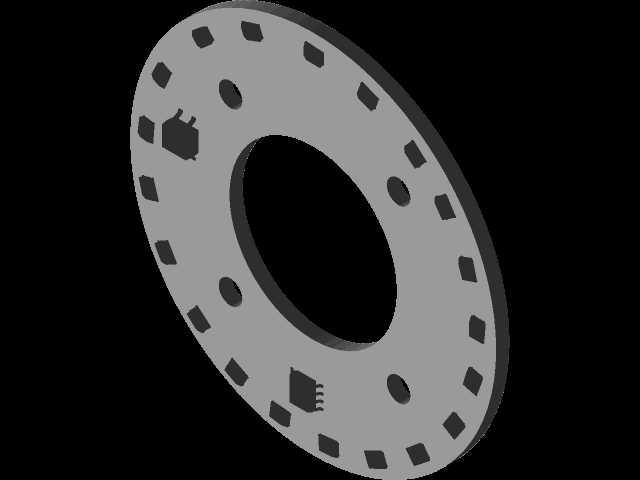

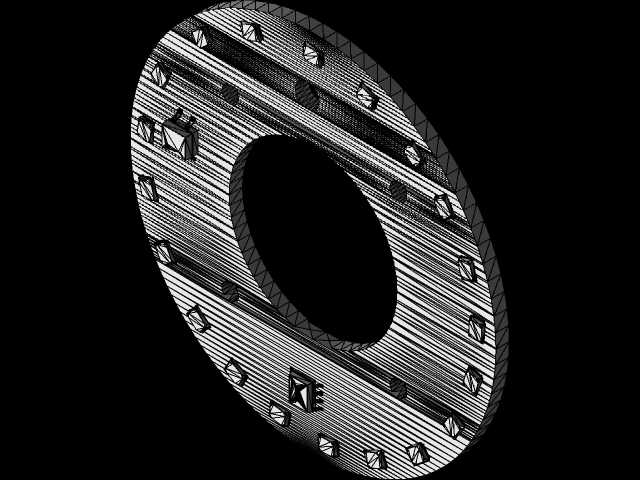

　　从结构设计逻辑来看，零件整体采用扁平环形布局，中心开设大直径通孔，该通孔直接避让车床主轴的前伸轴颈，同时也能允许长棒料从主轴孔贯穿穿过，适配轴类、长管类零件的穿料加工需求。盘体端面上沿圆周方向均匀布置多组沉头安装孔与定位销孔，孔位排布完全匹配CA6140主轴端的法兰连接螺孔点位，每一个沉孔都对应一颗锁紧螺栓，沉头结构可以让螺栓头部完全沉入盘体端面以内，不会在盘体外侧凸出，避免安装卡盘时出现干涉，也能防止高速回转时凸出螺栓带来的风阻与安全隐患。盘体的内外圆同轴度、端面与轴线的垂直度都有严格的形位公差要求，建模时所有孔位采用圆周阵列特征生成，保证相邻孔之间的角向间距完全一致，装配时锁紧螺栓受力均匀，不会出现局部应力集中导致的盘体变形。

　　从安装边界尺寸来看，盘体外径适配CA6140主轴端的标准安装止口，盘体厚度控制在合理范围，既保证足够的刚性承受粗车时的大切削载荷，又不会过度占用主轴端的轴向空间，安装后卡盘的端面距离主轴箱体的距离符合原厂机床的尺寸链要求，不会出现刀架行程不足、加工回转半径被压缩的问题。盘体朝向主轴的一侧加工有定位止口，止口与主轴端的定位轴颈采用小间隙配合，装配时可以快速实现径向定位，不需要反复打表找正就能把盘体的径向跳动控制在合格范围内。

　　在实际车间使用中，这类法兰盘除了标配的卡盘连接功能，也可以根据加工需求在端面拓展安装花盘角铁、异形工件专用夹具，盘面上多余的备用孔位可以用来固定配重块，在装夹偏心工件时调整整回转体的动平衡，避免高速旋转时出现振动。建模过程中所有倒角、退刀槽细节都完整还原，边缘的倒角既可以去除加工毛刺，也能避免装配时刮伤操作人员、划伤配合表面，盘体上的所有棱边过渡都符合机加工零件的工艺要求，没有出现无法铣削、钻削加工的死角结构，完全适配实际车削、钻削的加工工艺流程。
