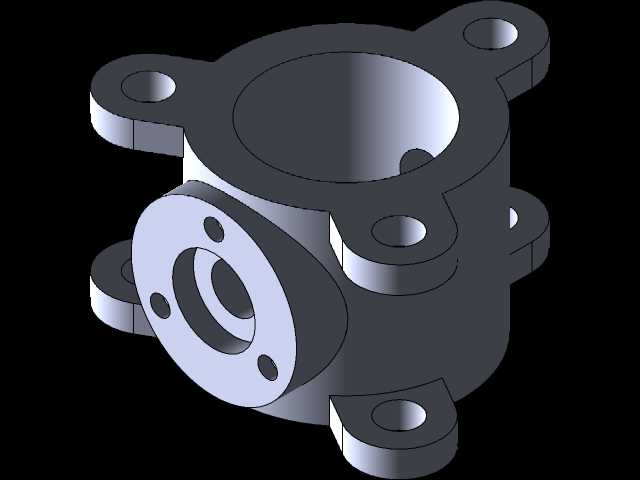

多耳式管道连接阀壳结构设计

　　这款阀壳作为管路系统中的核心承压连接件，主要承担流体通路的转接、分流与密封承载功能，在民用公用事业管网、工业工艺管道、小型设备流体回路中都有广泛适配场景，日常接触到的给排水支路、低压气体输送管线、小型换热设备的管路接驳位置，都能见到这类结构的身影。从实际使用场景来看，这类阀壳通常需要对接不同通径的管路，侧面的径向接口可用于接装压力表、支路引流管或者排空阀，轴向的主通孔作为主流体通道，需要保证内壁的同轴度与表面粗糙度，避免流体流经时产生过大的压损，同时减少介质残留造成的内壁腐蚀。设计阶段首先要考虑的是安装固定的可靠性，周向均匀分布的带孔安装耳，是整个部件的安装受力点，每个耳片的厚度、安装孔的中心距都经过受力校核，

　　在螺栓锁紧时不会出现耳片变形或者应力集中断裂的问题，耳片的分布角度经过优化，不管是水平安装还是垂直安装，都能预留足够的扳手操作空间，不会出现螺栓无法锁紧的安装干涉问题。从结构细节来看，阀壳主体采用回转体加安装耳的组合结构，主体腔体的壁厚根据常规低压管路的承压要求做了等强度设计，在接口过渡位置做了圆弧倒角处理，既避免了铸造或者机加工过程中的应力集中，也能减少流体在转角位置的湍流现象。前端的法兰对接面设计了均匀分布的螺栓定位孔，对接时可以配合密封垫片实现端面密封，密封面的平面度需要控制在合理公差范围内，避免锁紧后出现渗漏。侧面的径向接口与主腔体垂直贯通，接口位置的壁厚做了局部加厚处理，避免外接管路受力时造成接口开裂。安装边界方面，

　　这款阀壳的外接法兰尺寸、安装耳的孔位间距都适配常规的低压管路标准件，不需要额外定制转接件就能直接替换同规格的现有阀件，整体外形没有突兀的外凸结构，在狭小的管路排布空间里也能顺利安装，相邻管路之间不会出现位置干涉。建模过程中需要重点关注各个接口的同轴度、安装孔的位置度公差，还有不同壁厚位置的过渡处理，避免后续出工程图时出现尺寸链矛盾，同时要考虑实际加工的工艺性，比如内壁的加工退刀位置、铸造拔模斜度的预留，不能出现无法加工的封闭死角。实际选型使用时，需要根据管路的工作压力、输送介质的腐蚀特性匹配对应的材质，常规给排水场景可以选用普通铸铁或者铸铝材质，有弱腐蚀介质的场景则需要选用不锈钢或者做了防腐涂层的材质，

　　安装时要注意各个接口的密封件选型，端面密封用平垫片，径向螺纹接口则要配合生料带或者螺纹密封胶，保证整个连接位置的密封性。这类阀壳在管路系统中虽然属于小型基础零部件，但结构设计的合理性直接影响整个管路的运行稳定性，如果耳片强度不足、密封面平面度不够，很容易在运行过程中出现渗漏、部件脱落的问题，严重时甚至会造成管路介质泄漏引发安全隐患，因此在设计阶段就需要把受力、密封、安装工艺性都纳入考量，不能只关注外观造型而忽略实际使用的工程需求。
