CA6140车床多孔安装法兰盘结构

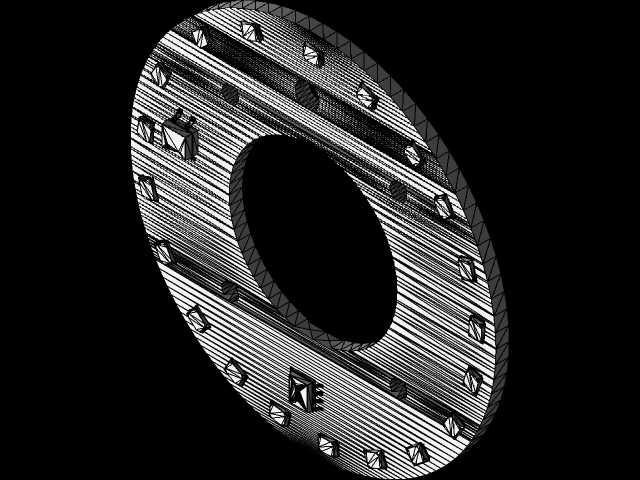

　　该零件属于CA6140普通车床相关的盘类安装构件，整体呈扁平圆环形态，中心保留大直径贯通孔，外缘沿圆周方向布置多组安装孔与局部加强结构，主要用于轴端、箱体端面或回转部件之间的定位连接。盘体在装配时通常贴合在基准端面上，依靠端面接触承受轴向压紧力，周向孔位则通过紧固件完成扭矩传递和位置锁定，适用于机床主轴箱、进给机构、夹具转接以及设备改造中的接口过渡场景。

　　从结构布局看，零件外圆与内孔保持同轴关系，孔系围绕中心均匀或分区排布，能够在有限的圆盘面积内兼顾紧固密度、减重需求和加工可达性。中心大孔既可以为轴类零件提供穿过空间，也可作为检修、排屑或管路避让通道；盘面上的沉孔、通孔和凸台位置对应不同紧固件形式，部分孔位周边设置加厚区域，以降低螺栓预紧后局部压陷和应力集中的风险。盘面外侧的阶梯轮廓并非单纯造型，而是为相邻零件提供止口配合边界，使装配时能够快速找正，并限制径向错动。

　　设计这类盘件时，首先要确认安装端面的有效接触范围。外径过大会干涉周边防护罩、管线或操作空间，外径过小则会减少孔位布置余量；中心孔尺寸需要与穿过件保持合理间隙，既要避免装配时发生刮擦，也要防止间隙过大导致定位支撑不足。厚度方向则需结合压紧力、跨距和材料刚性综合确定，过薄的盘体在反复紧固后容易产生翘曲，过厚又会增加轴向占用和零件重量。

　　孔位设计应遵循装配与加工双重逻辑。周向均布孔适合承受旋转方向较稳定的载荷，非均布孔则常见于与既有设备接口匹配的场合。每个孔的中心距、边距和孔间壁厚都需要保留足够安全余量，尤其在靠近内孔或外圆的位置，不能为了紧凑布置而削弱截面。沉孔深度要与螺栓头、螺母或垫圈高度匹配，保证紧固件不高出配合面；若盘面需要与旋转件共同运动，还应控制外缘倒角和突出物，减少高速回转时的风阻与安全隐患。

　　在实际机床应用中，该类法兰盘不仅承担连接作用，也常作为工装转接基准。维修现场可利用其统一孔距连接不同年代、不同厂家的附件；小批量加工时，可在盘面上增设定位销孔，使夹具重复拆装后仍保持相位关系。建模过程中应重点还原内孔、外圆、端面台阶、孔系角度和沉孔深度，这些特征直接影响工程图出图、数控加工以及后续干涉检查。
