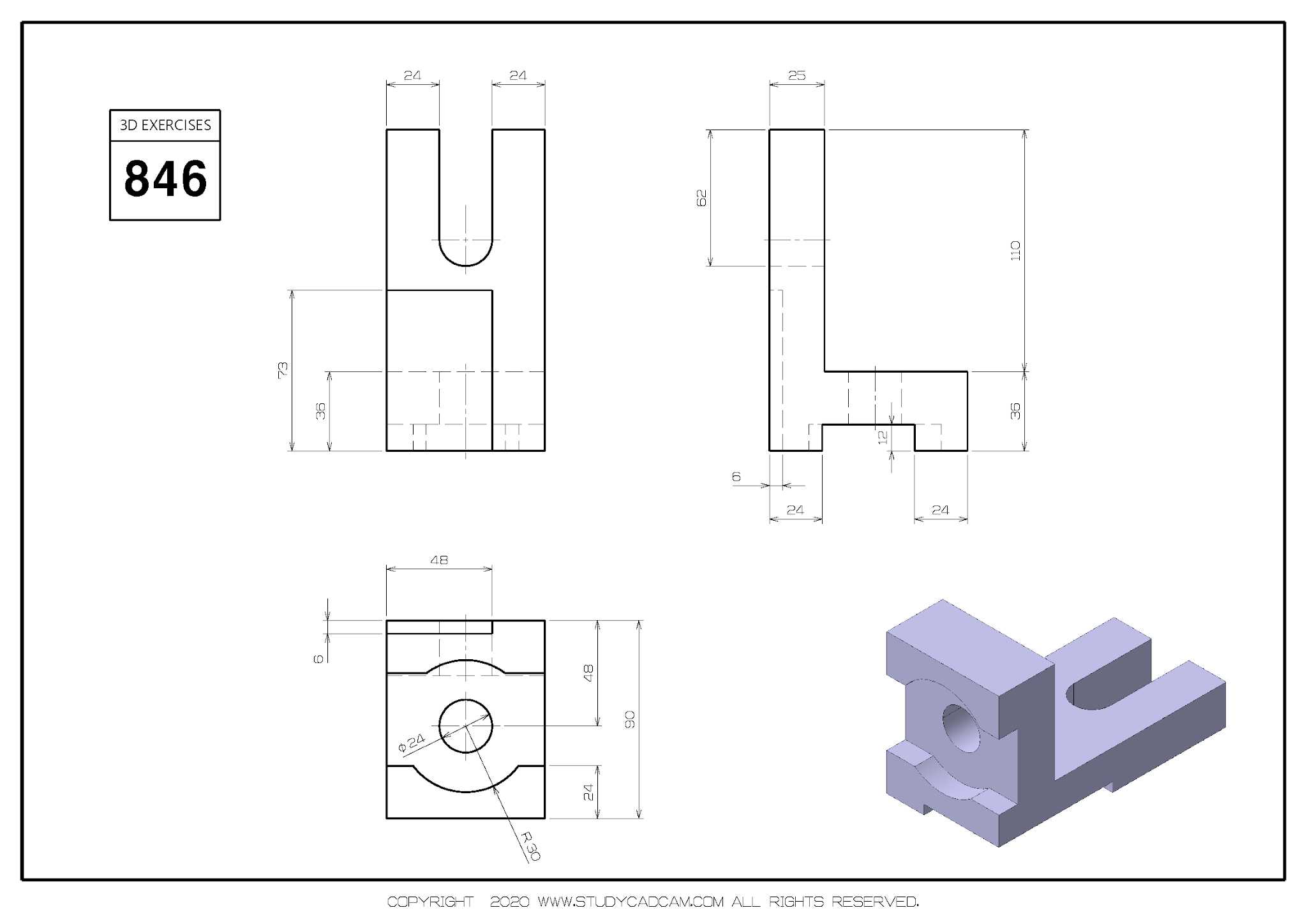

带U型槽侧凹孔异形支撑块结构练习件

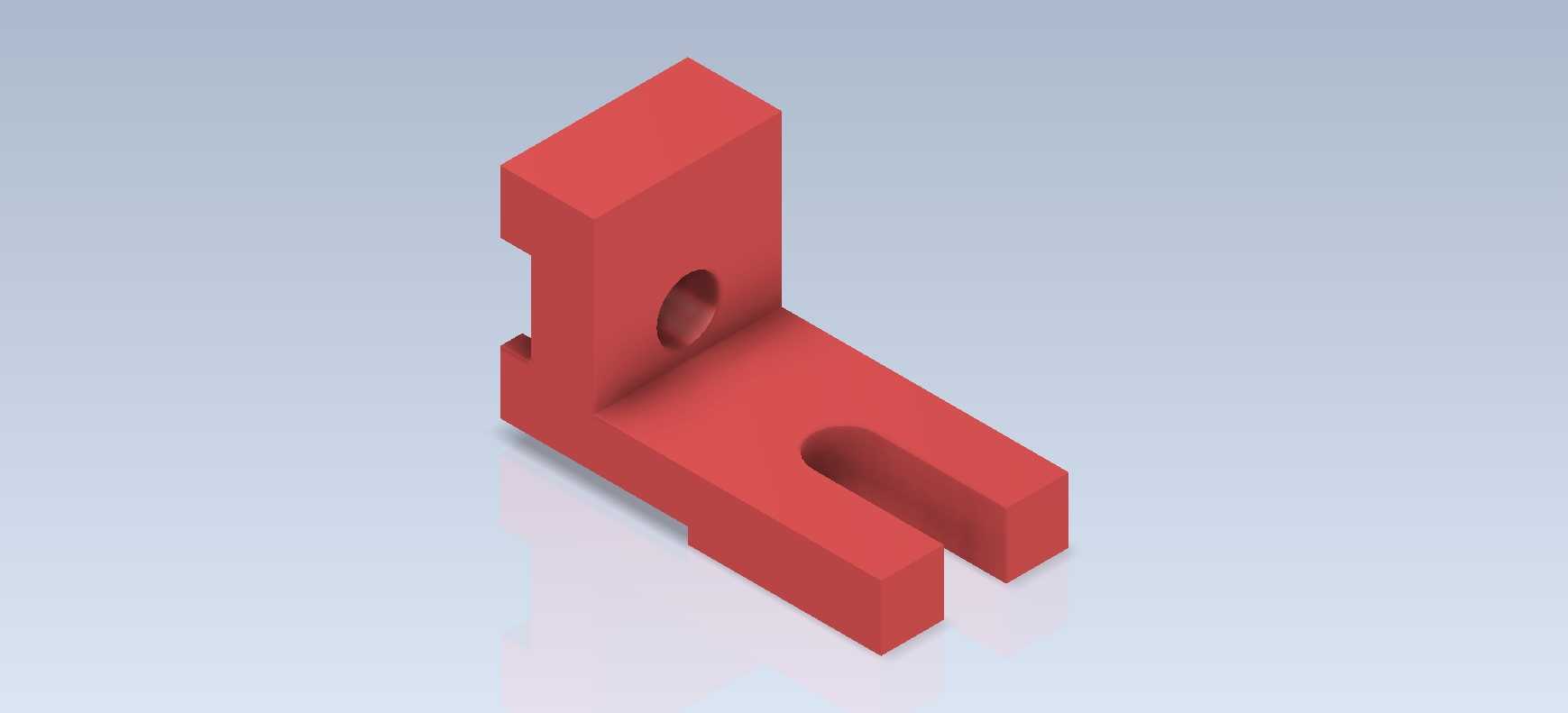

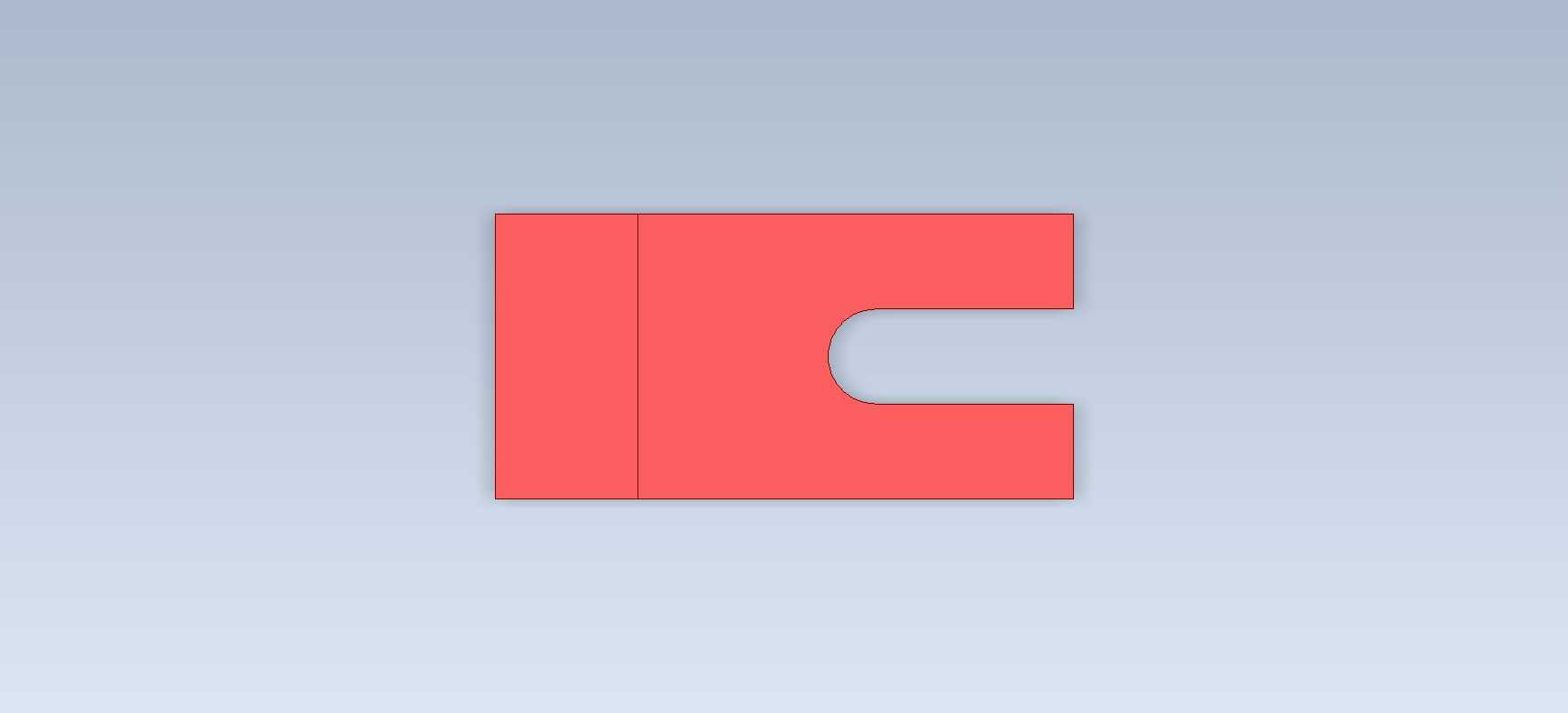

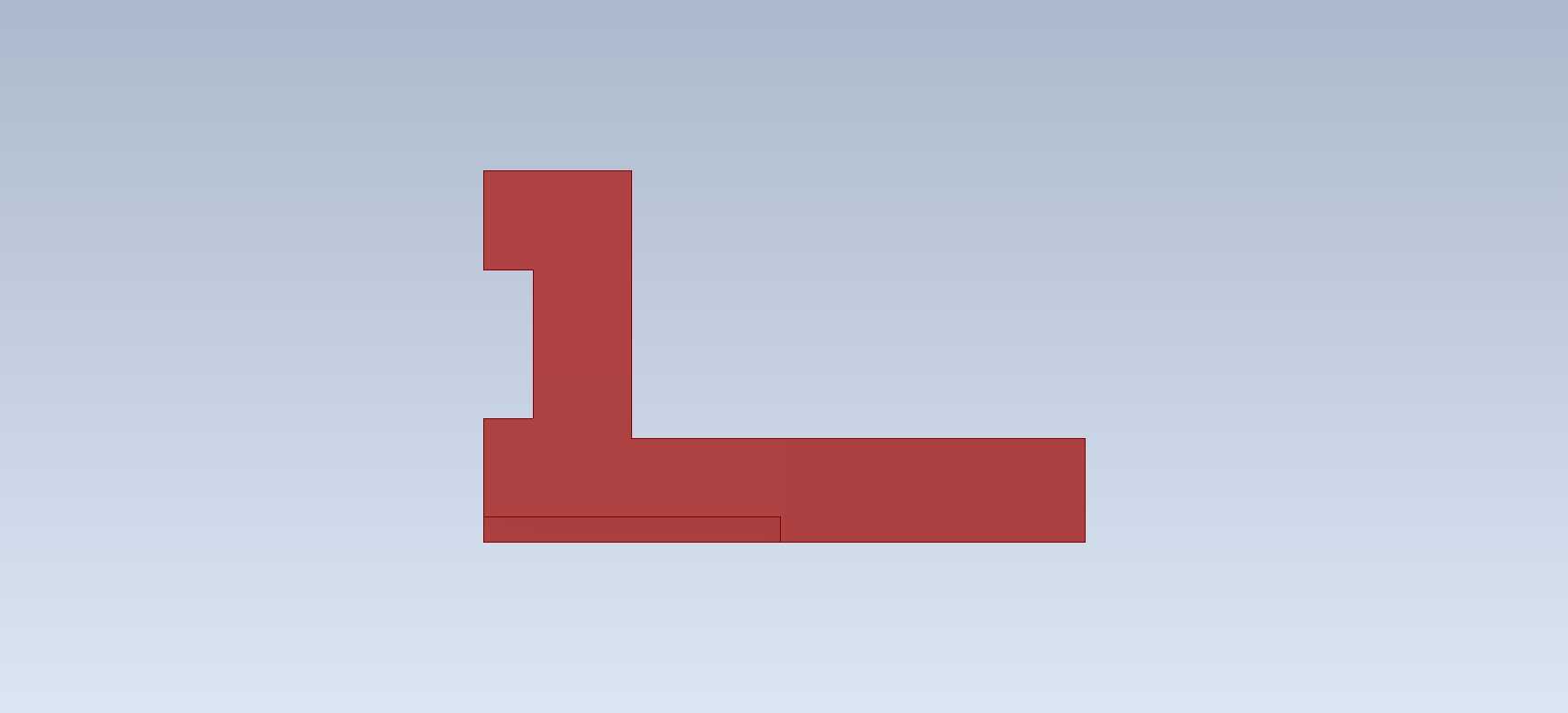

　　这类带U型开口槽、侧部半凹孔的块状支撑结构，在工装夹具定位模块、小型设备安装支座、输送线侧边挡停块场景中十分常见，日常做结构设计时经常会碰到类似的异形块建模需求，很多刚接触三维建模的从业者容易在特征叠加顺序、凹腔与凸台的干涉处理上踩坑，拿这个结构做建模练习，能快速掌握拉伸、切除、圆角过渡这些基础特征的组合逻辑。从实际使用场景来看，这类块状零件多采用45号钢或者铝合金加工，表面做发黑或者阳极氧化处理，主要用来给小型气动元件、传感器安装位提供支撑，顶部的U型槽是用来穿装固定螺栓的，安装时可以顺着槽的方向调整位置，不需要精准打预装孔，适配现场安装时的位置偏差调整需求，比整块封闭的支座调整灵活度高很多。侧部的半开放凹孔结构，

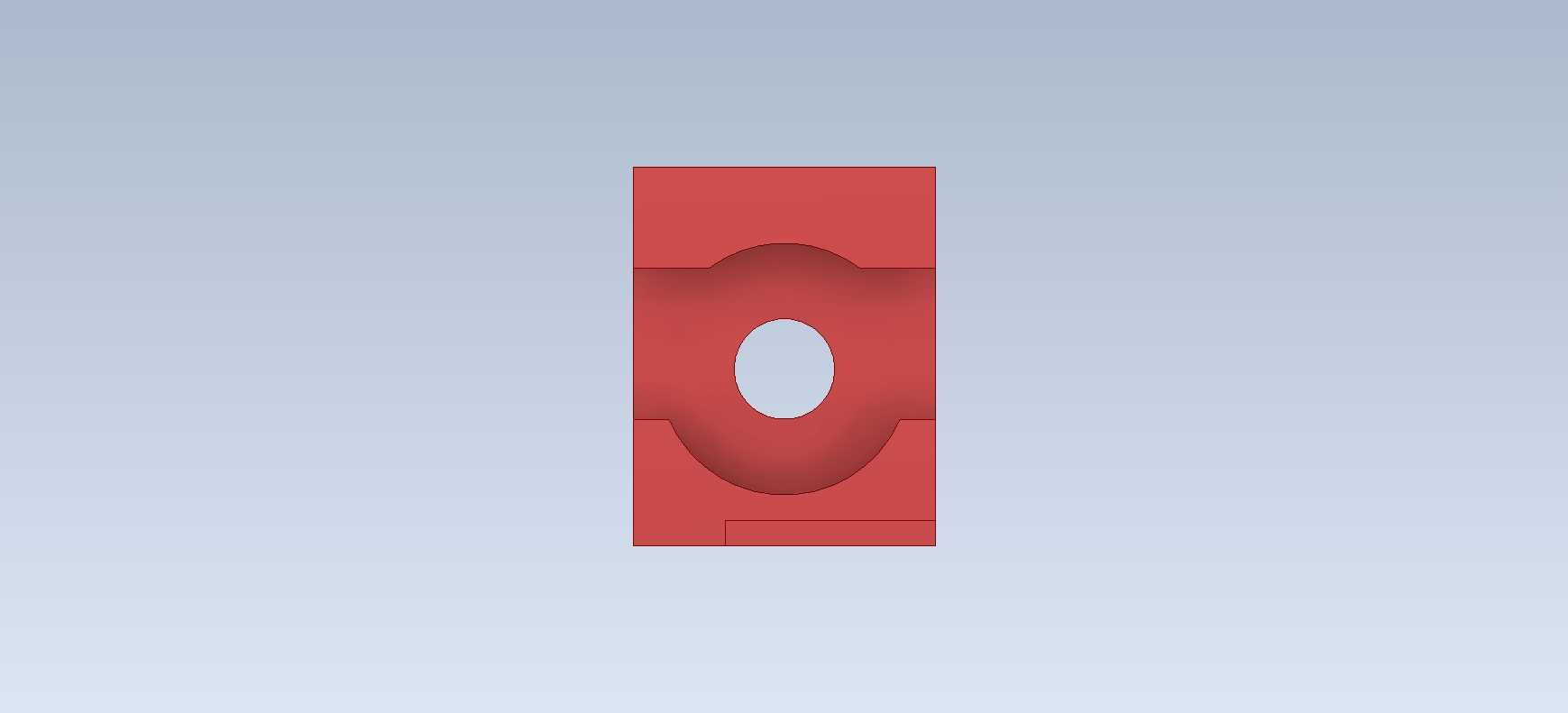

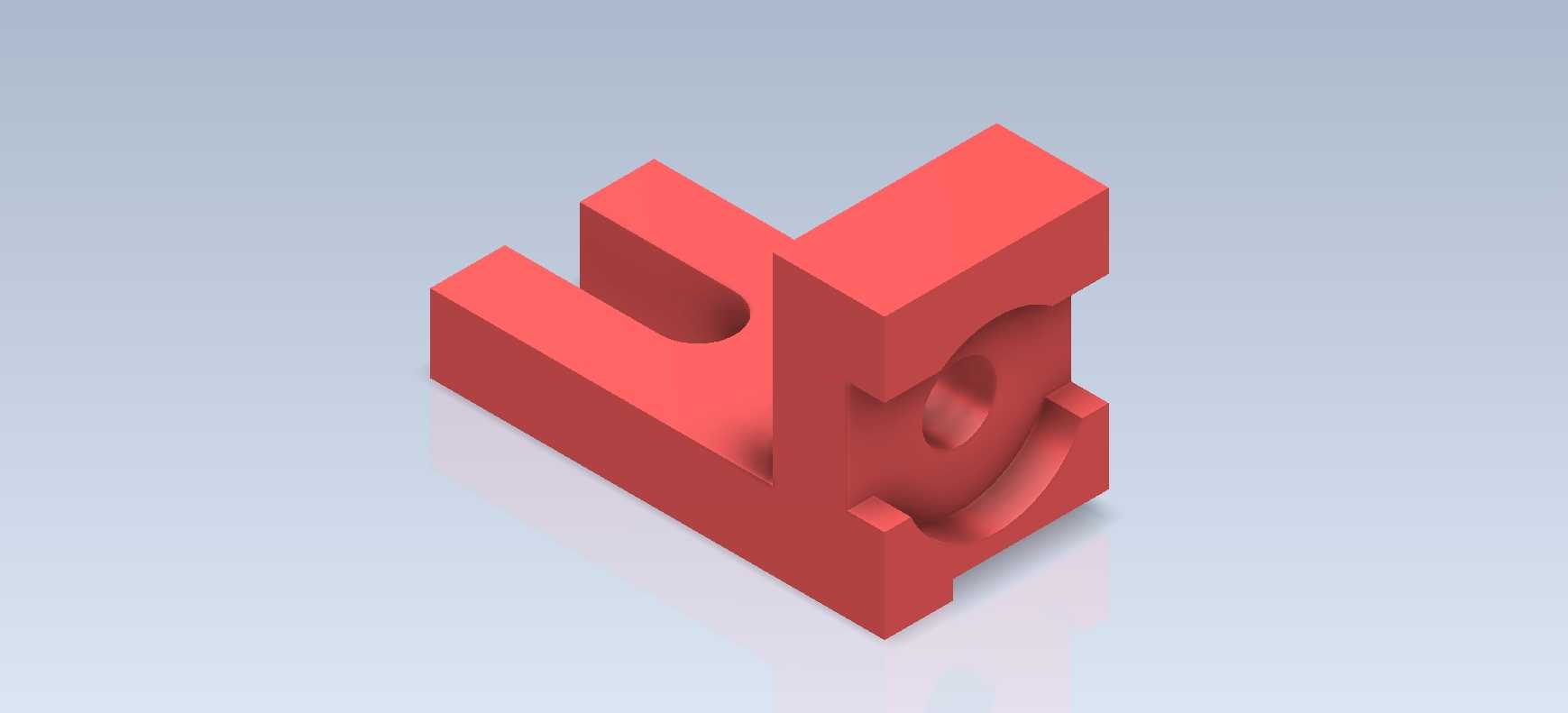

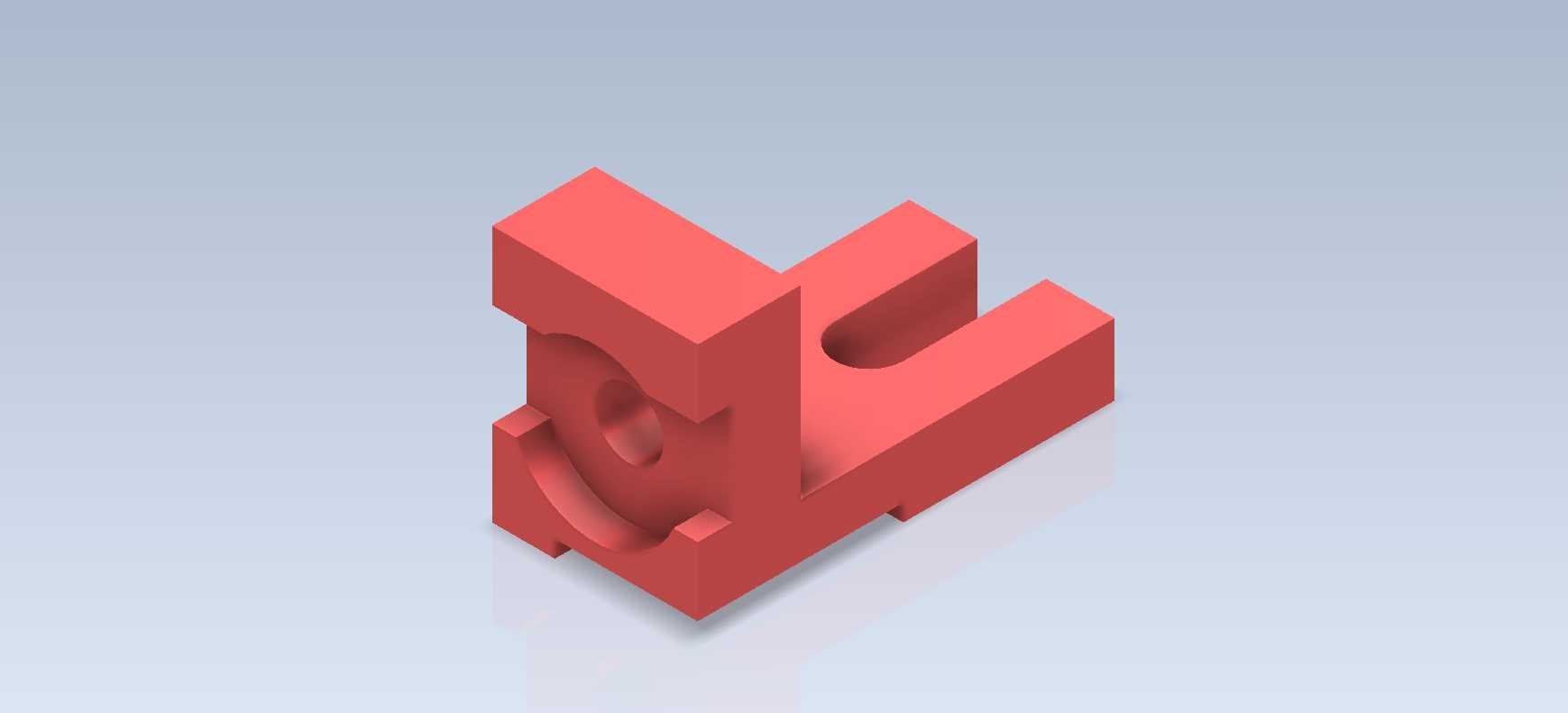

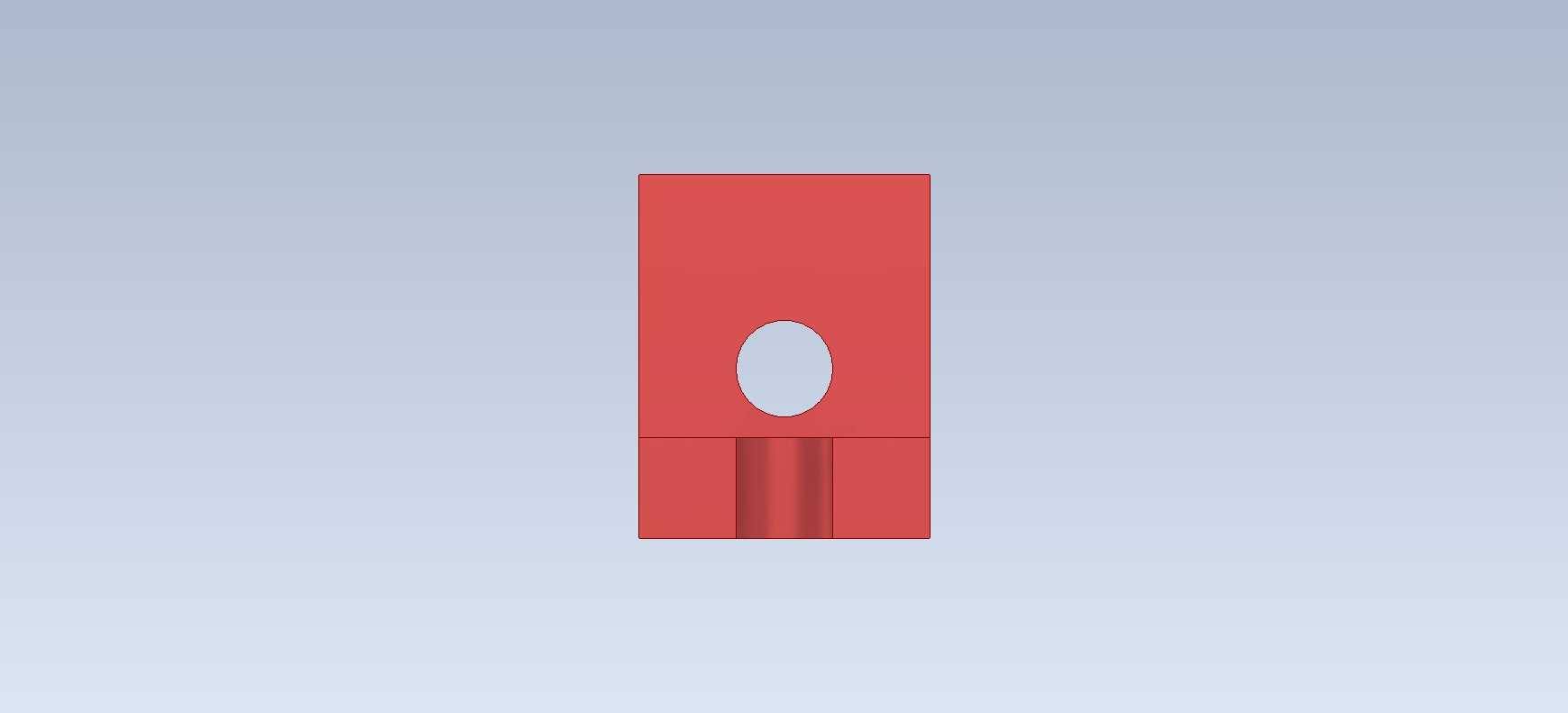

　　是用来嵌装小型轴套或者缓冲垫的，凹孔没有做全通设计，一方面是保证块体本身的结构强度，避免全通开孔后侧壁受力出现开裂，另一方面半封闭的孔位可以给嵌装的零件提供轴向定位，不需要额外加装轴向挡圈，减少装配时的零件数量。设计这类结构的时候，首先要确定安装基准面，也就是零件底部的平整安装面，所有特征的尺寸都要从这个基准面开始标注，避免加工时出现基准偏移。U型槽的宽度要比适配的螺栓直径大0.2到0.5毫米，槽的两端要做圆角过渡，避免热处理或者受力时出现应力集中，槽的深度要保证螺栓拧紧后螺母能完全压实在槽两侧的凸台上，不能让螺母压在槽的空区内，不然固定后会出现松动。侧部的凸台结构是为了增加凹孔处的壁厚，因为凹孔位置如果直接在基体上开孔，

　　剩余壁厚太薄，受力后容易变形，额外增加的凸台刚好把孔位的壁厚补到足够强度，同时凸台的外边缘做了圆角过渡，不会在装配时刮伤操作人员或者相邻的管线。从安装边界来看，这类零件的整体轮廓要控制在安装位的预留空间内，底部安装面的平面度要控制在0.05毫米以内，保证安装后不会出现翘曲，U型槽的中心要和侧部凹孔的中心保持垂直位置关系，偏差不能超过0.1毫米，不然嵌装在凹孔里的轴类零件会和安装螺栓出现位置干涉。建模的时候要注意特征顺序，先拉伸出整体的方块基体，再做顶部的两个凸台结构，之后切除出U型槽，再处理侧部的凹孔和凸台，最后统一做圆角，要是先做圆角再做切除特征，很容易出现特征失败或者圆角变形的问题。另外这类零件的边角都要做1到2毫米的倒角，

　　去除加工后的毛刺，不管是装配还是后期维护，都不会出现划手的问题。在实际设备里，这类支撑块经常成对使用，分别固定在安装板的两侧，中间穿装导向轴或者缓冲杆，U型槽的设计可以快速拆装，不需要把整根轴抽出来就能更换支撑块，维护效率比封闭孔的支座高很多。做结构强度校核的时候，要重点算U型槽根部的受力，因为槽的位置是整个零件强度最薄弱的地方，当支撑块受到侧向冲击力的时候，槽根位置的应力最大，所以槽根的圆角不能太小，至少要留R2以上的圆角，分散应力。侧部凹孔的深度要和嵌装的轴套长度匹配，不能太深也不能太浅，太深会浪费加工工时，太浅的话轴套固定不牢，设备运行时容易脱落。很多新手建模的时候容易忽略拔模角度，但如果是采用注塑工艺做这类塑料材质的支撑块，所有竖直面都要加1到1.5度的拔模斜度，方便脱模，要是采用机加工的金属件就不需要拔模，直接按直壁加工就行。另外零件上所有的孔位和槽位的边缘都要做去毛刺处理，尤其是和其他零件配合的面，不能有凸起的毛刺，不然会影响配合精度。这类结构看着简单，但是把各个特征的尺寸配合、工艺性、安装便利性都考虑周全，还是需要一定的设计经验，通过这类基础结构的建模练习，能帮设计者养成从加工、装配、维护全流程考虑结构设计的习惯，而不是只画个外形就完事。
