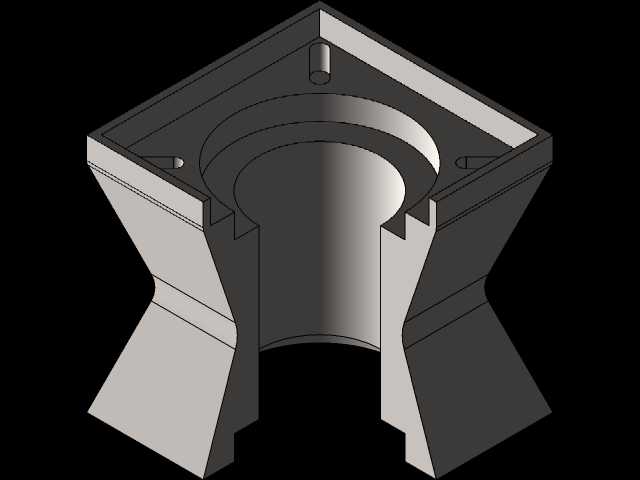

CSWA认证考试圆锥台结构练习件

　　该结构件是面向机械设计技能考核设计的典型练习构件，核心用于考察设计人员对基础特征组合、空间尺寸把控、工程约束匹配的综合建模能力，在机械设计入门训练、职业技能等级评定、企业入职实操考核场景中被广泛采用。从实际应用延伸来看，这类方座接圆锥台的中空结构，在工业现场常作为小型料斗转接段、设备通风导风接口、轻型物料导流通道使用，上方方形法兰边可直接与方形出料口、方形设备舱壁贴合固定，下方收缩的锥段可对接圆形管路，实现方转圆的流道过渡，避免物料或气流在转角处形成滞留死角。

　　设计层面上，构件整体采用上下对称的方座夹锥段布局，顶部方形安装座的四个角预留了沉头安装孔位，安装时可直接穿入内六角螺栓完成固定，无需额外加工连接附件，沉孔深度设计刚好覆盖螺栓头厚度，安装后螺栓头不突出安装面，不会干涉上方对接设备的贴合精度。锥段采用直纹面过渡，内外壁保持均匀壁厚，既保证了结构整体的抗形变能力，也避免了壁厚不均带来的注塑或3D打印成型缺陷，对于金属切削加工场景，均匀壁厚也能减少加工过程中的振刀风险，提升锥面的加工表面质量。

　　从安装边界来看，顶部方形安装座的外轮廓尺寸为常规设备接口的通用规格，四个安装孔的孔位间距符合小型设备安装的通用孔距标准，可直接适配多数教学实训台、小型实验装置的接口尺寸，不需要额外制作转接法兰。锥段的最小内径尺寸经过测算，可满足常规小流量流体、颗粒物料的通过需求，内壁过渡处做了微小圆角处理，减少流体经过时的局部阻力，也避免颗粒物料在转角处卡滞。构件中部的环形凸台结构，一方面是作为锥段的加强筋，提升锥段受压时的抗变形能力，另一方面也可作为外部卡箍的定位槽，当需要在锥段外接柔性管路时，可直接将软管套至凸台位置用卡箍锁紧，防止管路受拉力脱落。

　　建模过程中需要重点关注几个核心尺寸约束：顶部方座的安装孔同轴度、锥段内外壁的同轴度、方座基准面与锥段轴线的垂直度，这些公差要求也是实际工业应用中这类转接件的核心检验指标，若孔位同轴度超差，安装时会出现螺栓无法穿入的问题；若锥段轴线与安装面垂直度超差，对接管路时会出现密封面贴合不严，产生漏料、漏风的问题。此外，方座上的两个小定位销孔，可在安装时先穿入定位销完成预定位，再锁紧安装螺栓，避免安装过程中构件移位，提升装配效率，这一细节设计也贴合实际工业设备的装配逻辑，并非单纯为考试设置的冗余特征。

　　从结构强度角度分析，该构件没有多余的装饰性特征，所有结构都服务于安装、导流、连接的核心功能，锥段的壁厚经过优化，在满足常规使用强度的前提下尽可能降低整体重量，对于教学场景而言，这种简洁的特征组合也能让练习者快速掌握拉伸、旋转、切除、阵列等基础建模命令的使用逻辑，理解特征之间的父子关系，避免建模过程中出现参考混乱、特征报错的问题。同时，该构件的尺寸链设计也贴合实际工程图纸的标注逻辑，练习者在建模过程中需要自行梳理尺寸之间的约束关系，确定合理的建模基准，这与实际工作中解读工程图纸、完成三维建模的工作流程完全一致，能够有效帮助入门设计者建立规范的建模习惯，避免随意选择基准、特征顺序混乱等不良建模习惯，为后续复杂零部件、装配体的建模工作打下扎实基础。
